Фазово-контрастное устройство Микромед для М1

Устройство для наблюдения методом фазового контраста ФКУ-1 предназначается для исследования малоконтрастных объектов, не видимых в микроскопы при обычных условиях наблюдения.

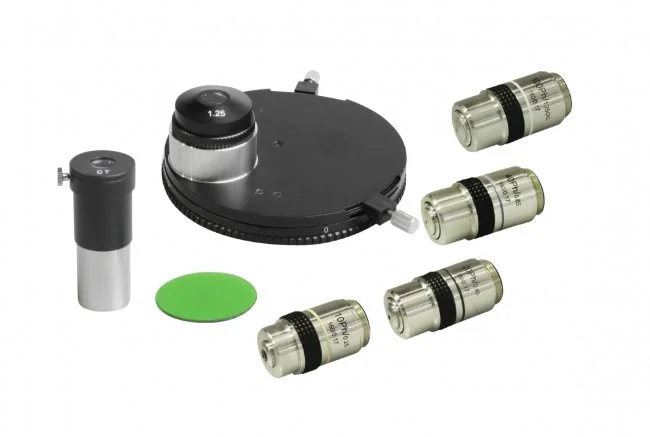

Основными частями устройства являются фазовый конденсор, фазовые объективы и вспомогательный микроскоп.

Крепление фазового конденсора типа "под винт".

В комплект входят фазовые объективы-планахроматы 10х/0,25; 20х/0,4; 40х/0,65; 100х/1,25.

Объективы рассчитаны на длину тубуса 160 мм и толщину покровного стекла 0,17 мм

Принцип действия устройства основан на методе фазового контраста, позволяющем наблюдать неокрашенные малоконтрастные препараты.

Конденсор может быть использован для наблюдения обычным способом; для этого под револьверным диском имеется ирисовая диафрагма, а в диске револьвера, кроме кольцевых диафрагм, имеется свободное отверстие для пропускания всего пучка света.

Фазовый конденсор вставляется в кольцо кронштейна конденсора микроскопа вместо обычного светлопольного конденсора и зажимается винтом обычным способом.

Смена кольцевых диафрагм, в зависимости от применяемого объектива, производится поворотом револьверного диска за накатанную часть до фиксации, причем в окне кожуха конденсора должна появиться цифра, соответствующая увеличению применяемого объектива, буквы «BF», соответствующие свободному отверстию.

Вспомогательный микроскоп применяется при центрировке изображения кольцевой диафрагмы конденсора относительно фазового кольца объектива.

Фазово-контрастная микроскопия - это метод исследования, основанный на получении с помощью специальных приспособлений контрастного изображения различающихся по плотности структур бесцветных прозрачных микрообъектов (например, живых микроорганизмов и тканевых культур).

При прохождении пучка света через неокрашенный объект изменяется лишь фаза колебания световой волны, что не воспринимается человеческим глазом.

Чтобы изображение стало контрастным, необходимо превратить фазовые изменения световой волны в видимые амплитудные.

Это достигается с помощью фазово-контрастного конденсора и фазового объектива.
