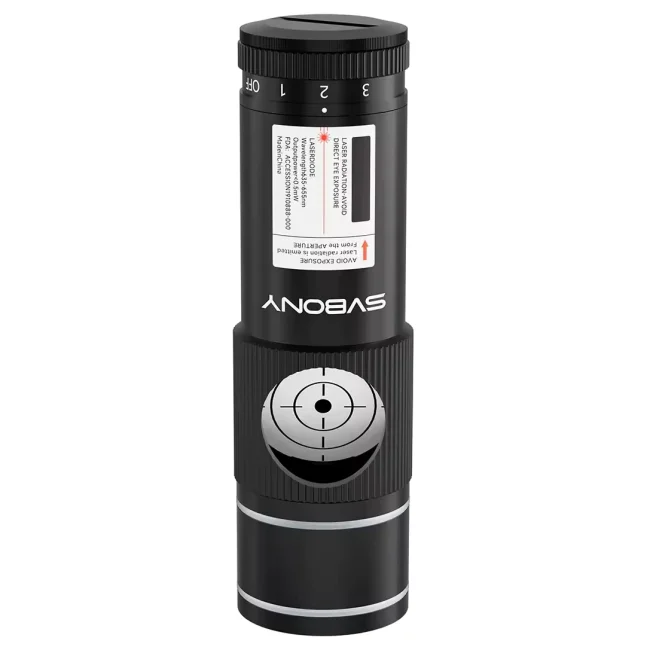

Лазерный коллиматор SVBONY, 1,25"

SVBONY SV121, 1,25″ (F9192B) — лазерный коллиматор для юстировки телескопов Ньютона, в том числе на монтировке Добсона. Он помогает согласовать положение главного и вторичного зеркал с осью фокусера, чтобы телескоп давал резкое изображение и уверенно показывал мелкие детали. Прибор пригодится для проверки оптики после транспортировки, сборки или обслуживания телескопа; ждать наступления темноты для этого не требуется.

Принцип работы

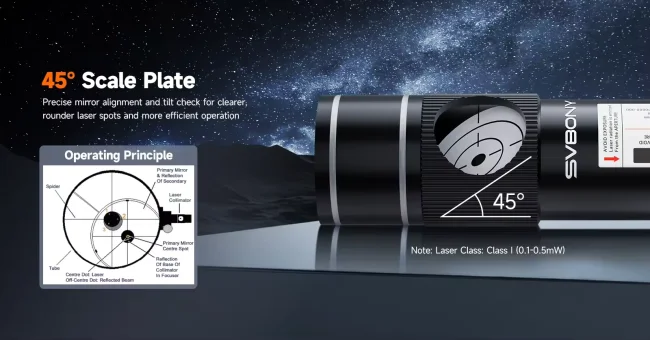

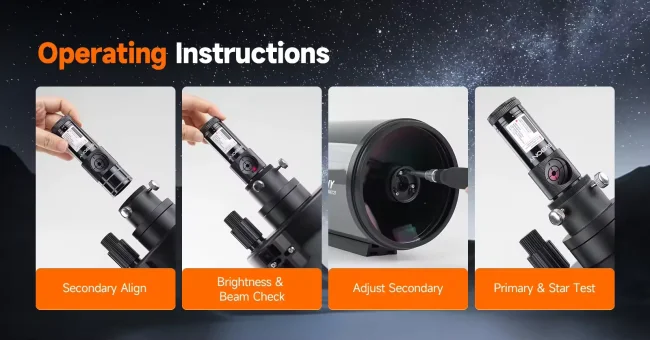

Коллиматор устанавливают в фокусер вместо окуляра. Его луч отражается от вторичного зеркала и попадает на главное: регулируя наклон вторичного зеркала, лазерную точку совмещают с центральной меткой главного. Затем настраивают наклон главного зеркала, чтобы отражённый луч вернулся в центральное отверстие мишени коллиматора. Мишень расположена под углом 45° и видна через боковое окно — за перемещением точки удобно следить со стороны регулировочных винтов главного зеркала.

При настройке наблюдайте за точкой на зеркале или мишени, не направляя прямой либо отражённый луч в глаза.

Конструкция и настройка

В версии F9192B предусмотрены три уровня яркости лазера. Они позволяют подобрать хорошо различимую точку при дневном освещении или в темноте. Для точной настройки лучше использовать минимальную яркость, при которой положение точки ещё отчётливо видно.

На посадочной трубке находятся два резиновых кольца, которые уменьшают люфт в окулярном держателе. Металлический корпус имеет анодированное покрытие, а положение лазерного модуля можно корректировать тремя регулировочными винтами. Прибор рассчитан на посадку 1,25″; для установки в двухдюймовый фокусер потребуется переходник 2″–1,25″.

Точность результата зависит от соосности самого коллиматора и его посадки в фокусере. Перед работой полезно проверить, остаётся ли лазерная точка на месте при повороте прибора без перекоса. Описанный способ требует центральной метки на главном зеркале и предварительно правильного положения вторичного зеркала под фокусером. Окончательный результат можно проверить по звезде.

Особенности

• Для юстировки зеркальных телескопов Ньютона
• Посадочный размер 1,25″
• Красный лазер
• Три уровня яркости

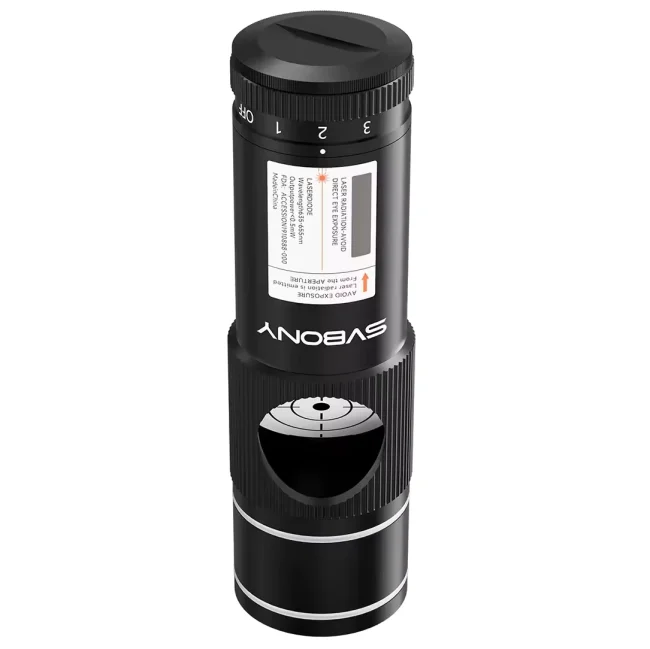

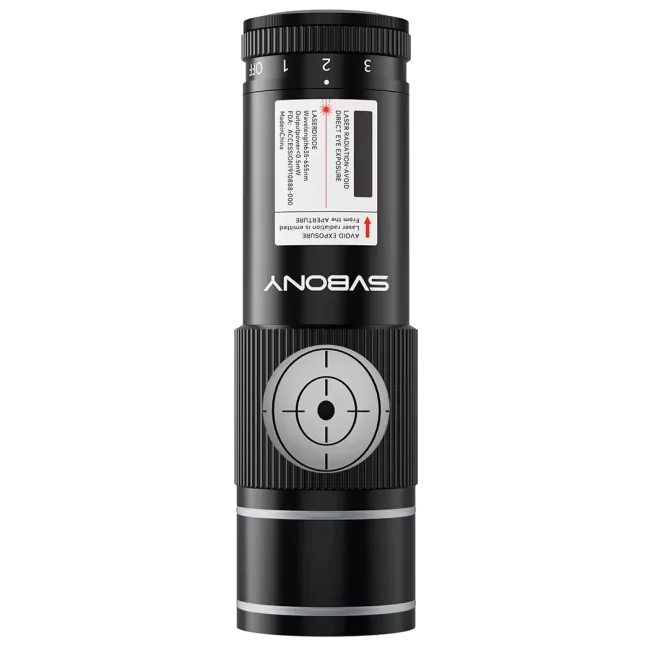

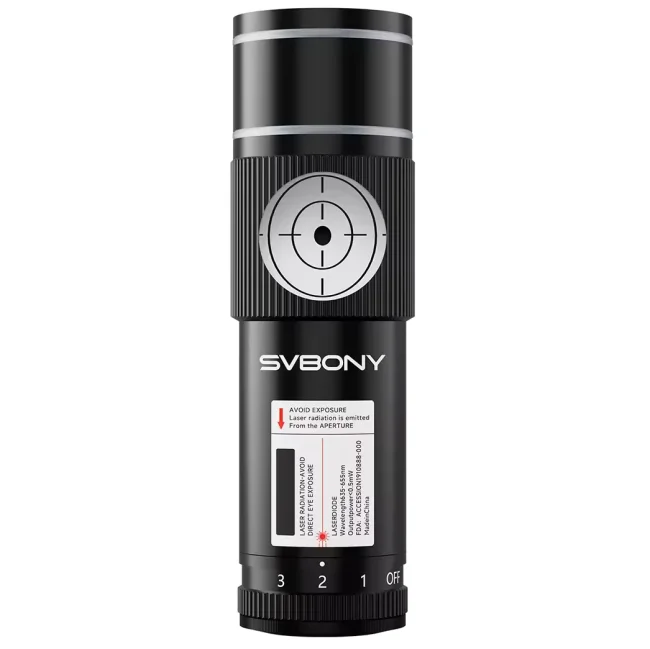

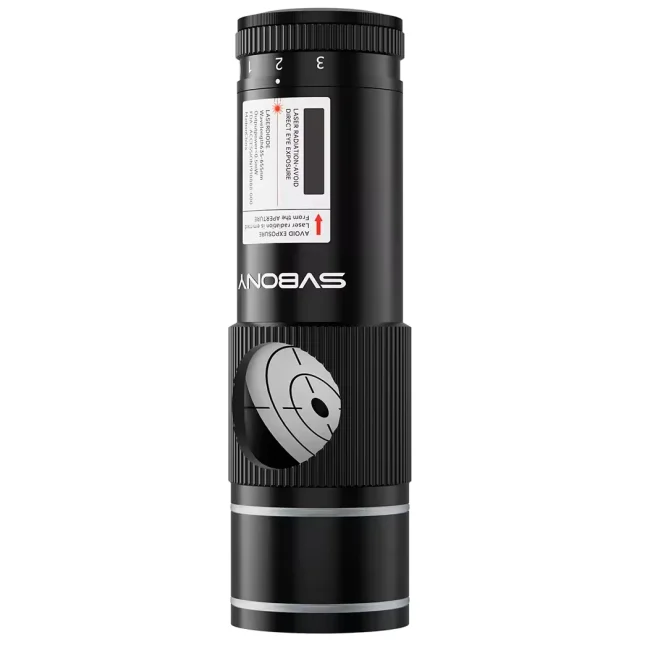

• Боковое окно с мишенью под углом 45°
• Два резиновых кольца для уменьшения люфта
• Возможность регулировки положения лазерного модуля
• Металлический корпус с анодированным покрытием

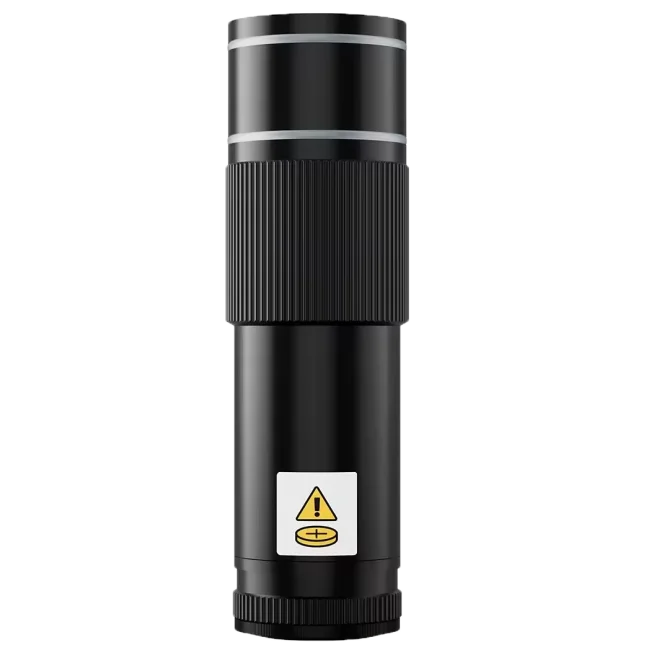

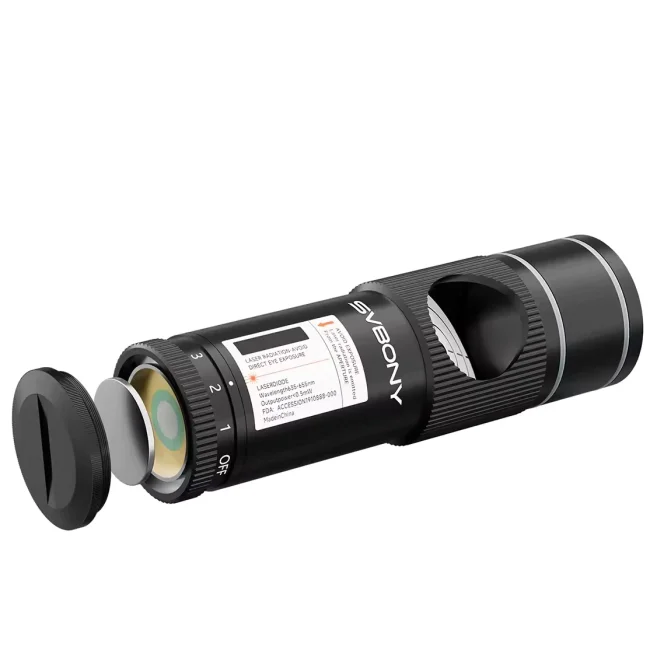

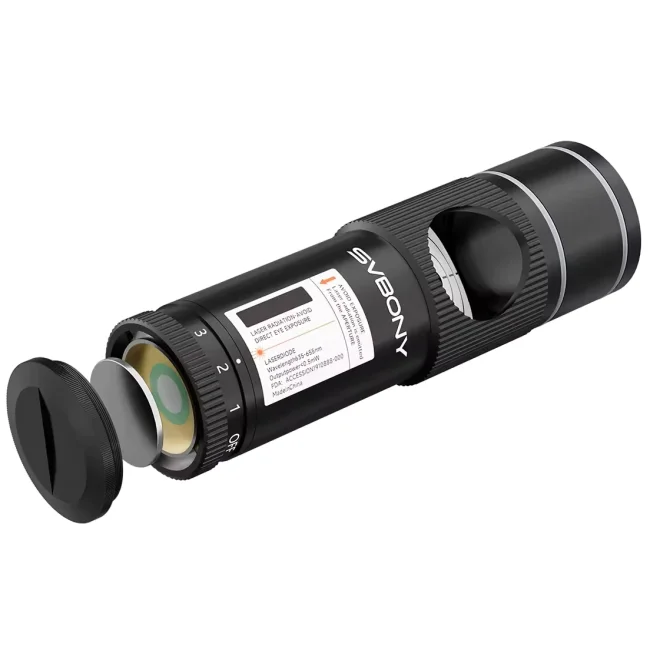

• Питание от батарейки CR2032, 3 В

Комплектация

• Лазерный коллиматор SVBONY SV121
• Батарейка CR2032
• Футляр для хранения
• Инструкция
