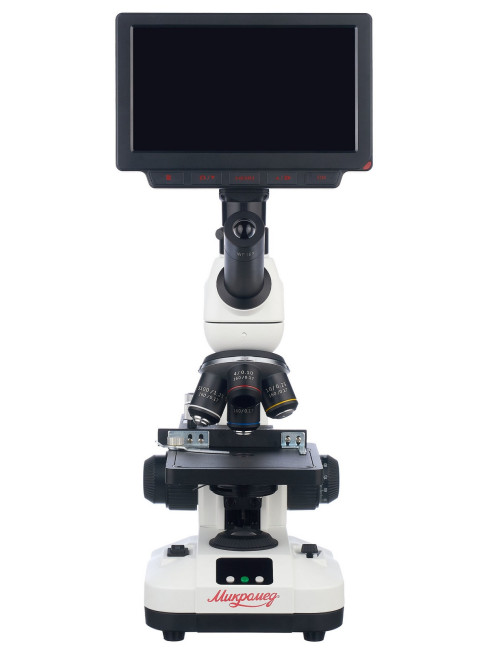

Микроскоп биологический Микромед 10 M M7 цифровой c термостоликом

Микроскоп применяется для изучения как прозрачных, так и непрозрачных образцов. Микроскоп используется в биологических лабораториях, для учебного процесса при проведения лабораторных работ по биологии, физике, химии в школах и лицеях, также и при самостоятельном обучении в домашних условиях. Наличие монитора с сенсором делает микроскоп удобным при групповых занятиях и для интерактивных методов в учебном процессе.

В биологии и медицине на микроскопе можно изучать живые клетки, ткани и исследовать внутриклеточные процессы при различных температурах. В ветеринарии и животноводстве с помощью микроскопа можно проводить анализ свойств сперматозоидов животных при разных температурах и определение оптимальной температуры для сохранения их жизнеспособности и активности.

Устройство микроскопа

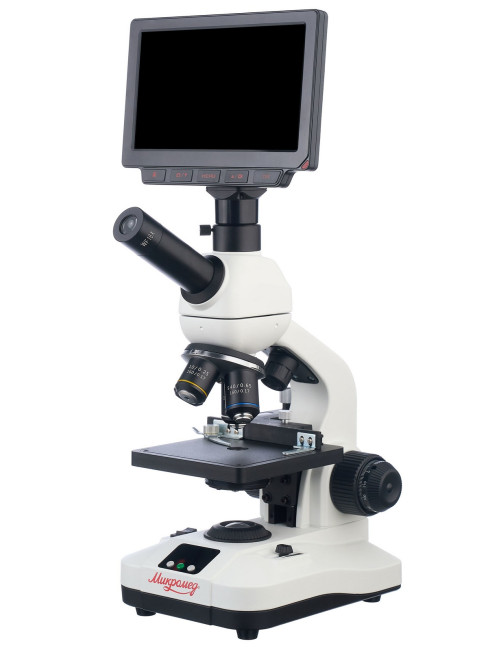

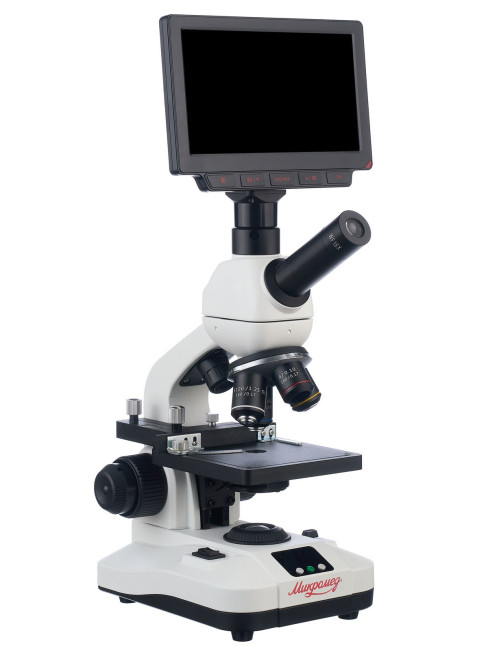

Микроскоп состоит из штатива с установленной монокулярной визуальной насадкой с тубусом для камеры, объективов на револьверном устройстве и устройства визуализации. В основание микроскопа встроен осветитель проходящего света, в штативе установлен осветитель отраженного света и механизм фокусировки. На штативе микроскопа установлен предметный столик с препаратоводителем и модулем подогрева.

Столик с подогревом

Термостолик, или столик Морозова, предназначен для подогрева исследуемого препарата до заданной температуры, что обеспечивает жизнедеятельность исследуемых живых организмов. Поддержание заданной температуры возможно в диапазоне от 20⁰С до 45⁰С с точностью 0.1⁰С обеспечивается электронным контроллером.

Оптическая система

Оптическая система микроскопа рассчитана на 160 мм и включает в себя монокулярную визуальную насадку с окулярным тубусом и каналом визуализации, объективы на револьверном устройстве, коллектор со светодиодом и конденсор с апертурной диафрагмой и держателем фильтров.

Визуальная насадка

Визуальная насадка монокулярного типа снабжена каналом визуализации для подключения комплектного устройства визуализации или камеры. Окулярный тубус имеет эргономичный угол наклона 30⁰, что позволяет снизить нагрузку на шейный отдел наблюдателя и снизить его утомляемость при длительной работе на микроскопе.

Объективы и окуляры

Улучшенные объективы с ахроматической коррекцией 4x/0.10, 10x/0.25, 40x/0.65 и иммерсионный объектив 100x/1.25 oil создают резкое изображение по всему полю зрения. Хроматические аберрации объективов исправлены для синей и красной областей. Объективы предназначены для работы со стандартными предметными стеклами 0.17 мм. Объективы 40х и 100х имеют подпружиненную оправу для предотвращения повреждения объектива и образца при фокусировке. Все объективы установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет быстро переходить к различным увеличениям. В комплекте микроскопа окуляры широкого поля WF10х/16 и WF16х/11, обеспечивающие общее увеличение от 40х до 1600х. По дополнительному заказу могут быть приобретен окуляр WF5х/18, с ним доступно увеличение 20х, необходимое для изучения крупных образцов.

Устройство визуализации

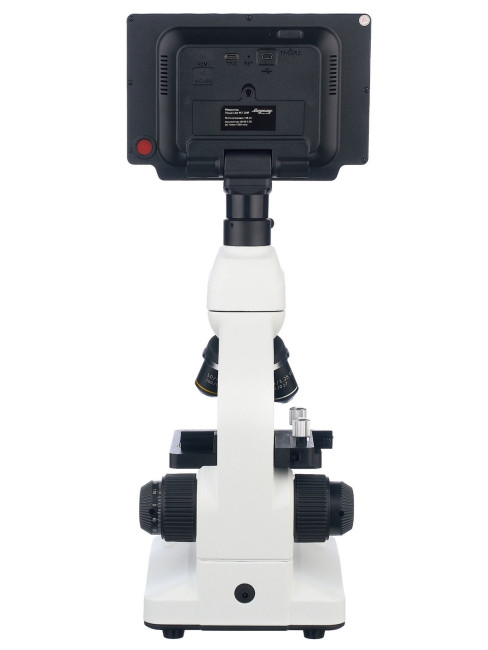

Устройство предназначено для преобразования оптического изображения в цифровое и просмотра результатов в реальном времени на жидкокристаллическом мониторе. Представляет из себя цветной IPS монитор 7", объединенный с сенсором 2Мп. Алгоритмы обработки цифровых данных позволяют выводить файлы с расширением до 8Мп. Разрешение видео 1920x1080 (Full HD). Данные могут быть сохранены на карту micro SD или выведены на ПК. Питание устройства осуществляется от собственного Li-Ion аккумулятора Тип 18650 емкостью 2000 мАч. Независимое питание и крепление C-mount делают устройство универсальным и позволяет использовать его с различными оптическими приборами с соответствующими переходниками.

Управление функциями

Управление основными функциями устройства визуализации осуществляется кнопками, расположенными на корпусе монитора. Настройки позволяют настраивать контрастность, резкость, вводить коррекцию экспозиции, устанавливать баланс белого, сохранять на карту micro SD изображения и видео. При подключении к ПК с установленным ПО Micromed View управление осуществляется с помощью инструментов ПО. Использование ПО предоставляет ряд дополнительных возможностей – производить измерения размеров деталей объекта, калибровать систему, формировать отчеты, работать с цветом, измерять углы и многое другое.

Проходящий и отраженный свет

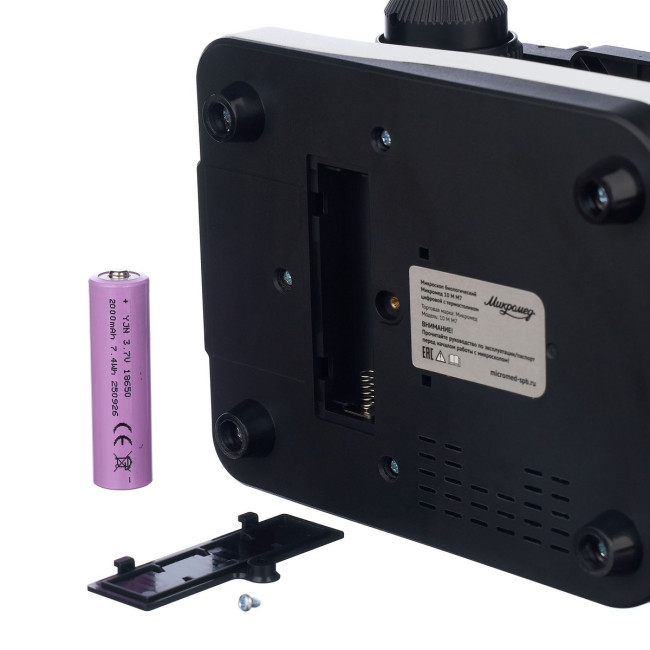

Осветители проходящего и отраженного света позволяют исследовать прозрачные и непрозрачные объекты. В осветителях используется светодиоды мощностью 0.75 Вт с цветовой температурой 6500⁰К. Осветители имеют раздельную регулировку яркости от 0% до 100%. Питание осветителей, термостолика и схемы управления осуществляется от сменного Li-Ion аккумулятора тип 18650 емкостью 2000 мАч или от электросети переменного тока с помощью комплектного адаптера 5В/3А. При подключенном к сети адаптере осуществляется заряд аккумулятора, статус заряда отображается на дисплее.

Предметный столик

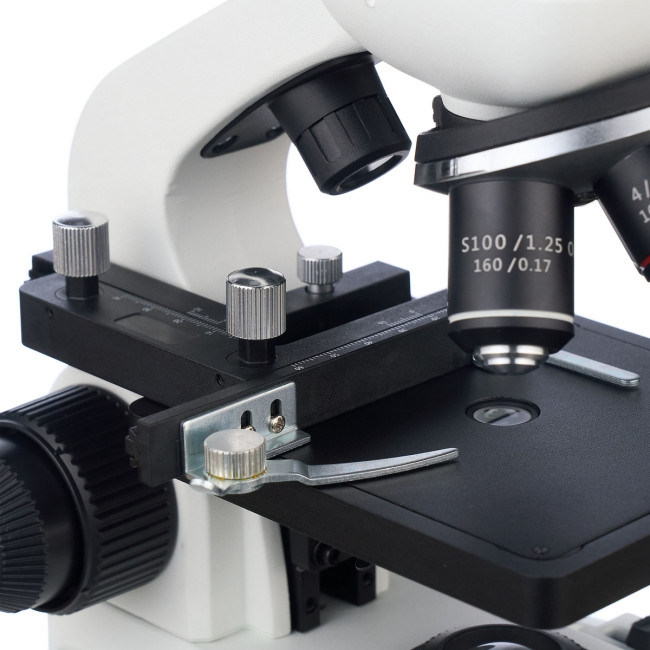

Предметный столик микроскопа имеет размер 110х120 мм и оснащен накладным препаратоводителем, позволяющим перемещать препарат по направлениям X и Y в пределах 50-35 мм. Перемещение производится независимыми винтами по каждой координате. Точное позиционирование образца по X и Y контролируется по шкалам, для повышения точности шкалы снабжены нониусами. Фиксация образцов на столике производится пружинным прижимом.

Подогрев препарата

Модуль подогрева образца установлен в предметном столике. Нагревательный элемент позволяет поддерживать оптимальную температуру образца при биологических исследованиях в диапазоне от 20⁰С до 45⁰С с шагом установки 1⁰С. Заданная температура поддерживается контроллером с точностью 0.1⁰С. Нагревательный элемент обеспечивает нагрев области размером 70 х 30, что позволяет равномерно нагревать препарат на стандартном предметном стекле.

Фокусировка

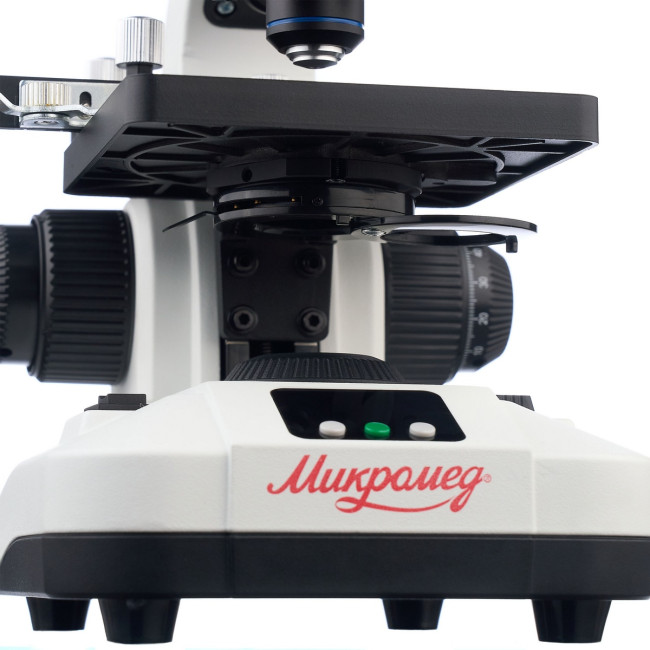

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Механизм имеет коаксиальный привод грубой и тонкой фокусировки и оснащен направляющей с пружинным демпфером, что позволяет исключить люфты и рывки при движении предметного столика. Диапазон хода фокусировки составляет 16 мм. Цена деления шкалы тонкой фокусировки 1 мкм.

Конструкция

Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Основание и штатив – литые из алюминиевого сплава, зубчатые рейки и колеса из стали. На основание и штатив нанесено покрытие с антистатическими свойствами.

Особенности

• Увеличение 40х-1600х, с дополнительной оптикой 20х-1600х
• Улучшенные ахроматические объективы
• Термостолик поддерживает рабочую температуру от 20⁰С до 45⁰С с точностью 0.1⁰С
• IPS монитор и 2Мр сенсор для записи видео Full HD и фото с расширением до 8Мп
• Подключение к ПК с использованием возможностей ПО MicromedView
• Эргономичный угол наклона тубуса 30⁰
• Конденсор с апертурной диафрагмой и держателем фильтров
• Светодиоды высокой яркости с цветовой температурой дневного света

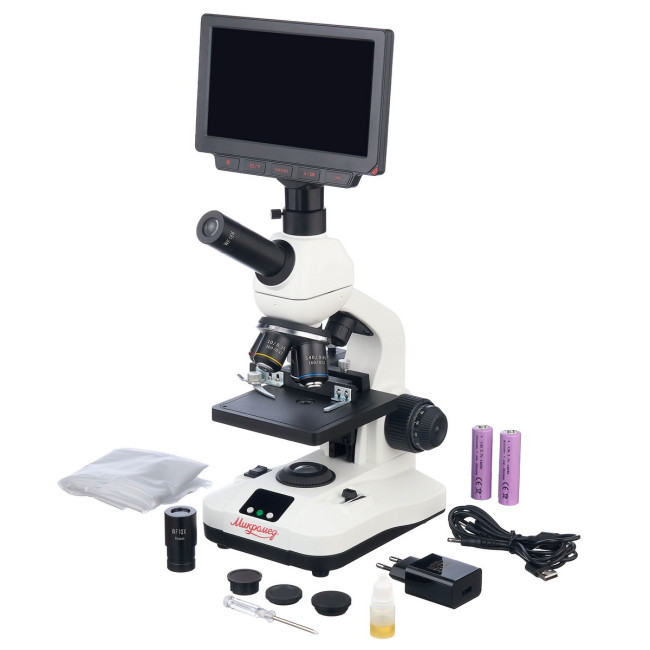

Комплектация

• Штатив микроскопа с осветителями проходящего и отраженного света, механизмом фокусировки, дисплеем, револьвером на 4 гнезда, установленным термостоликом с препаратоводителем 50-35 мм и монокулярной насадкой с тубусом визуализации
• Устройство визуализации IPS 7" с сенсором 2Мп
• Окуляр WF10х/16
• Окуляр WF16х/11
• Адаптер С-mount
• Сетевой адаптер АС 100-240В / DC 5В - 3А
• Кабель двойной USB2.0 – DC / USB Type C
• Аккумулятор тип 18650 / 3.7В / 2000мАч – 2 шт
• Защитный колпачок для окулярных тубусов
• Защитный колпачок для тубуса визуализации
• Защитный колпачок для сенсора устройства визуализации
• Отвертка
• Иммерсионное масло
• Чехол пылезащитный
• Руководство по эксплуатации
