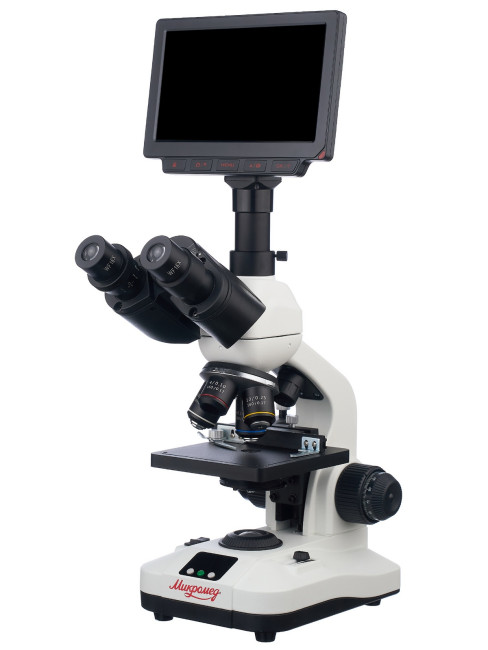

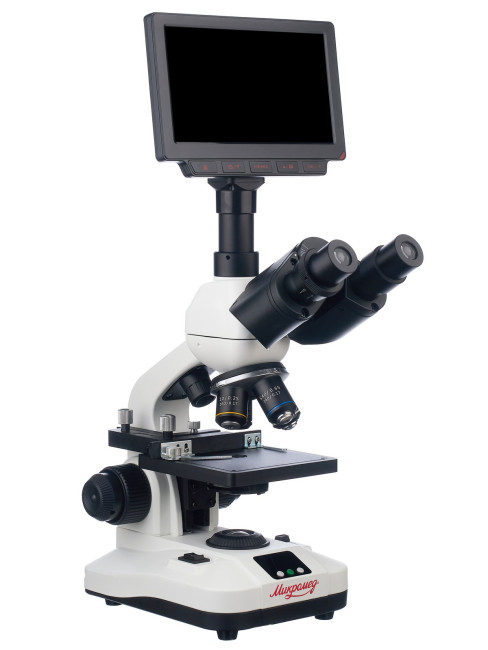

Микроскоп биологический Микромед 10 T H7 цифровой c термостоликом

Микроскоп применяется для изучения как прозрачных, так и непрозрачных образцов. Микроскоп используется в биологических лабораториях, для учебного процесса при проведения лабораторных работ по биологии, физике, химии в школах и лицеях, также и при самостоятельном обучении в домашних условиях. Наличие монитора со встроенным сенсором и возможность управления по Wi-Fi делает микроскоп удобным при групповых занятиях и для интерактивных методов в учебном процессе.

В биологии и медицине на микроскопе можно изучать живые клетки, ткани и исследовать внутриклеточные процессы при различных температурах. В ветеринарии и животноводстве с помощью микроскопа можно проводить анализ свойств сперматозоидов животных при разных температурах и определение оптимальной температуры для сохранения их жизнеспособности и активности.

Устройство микроскопа

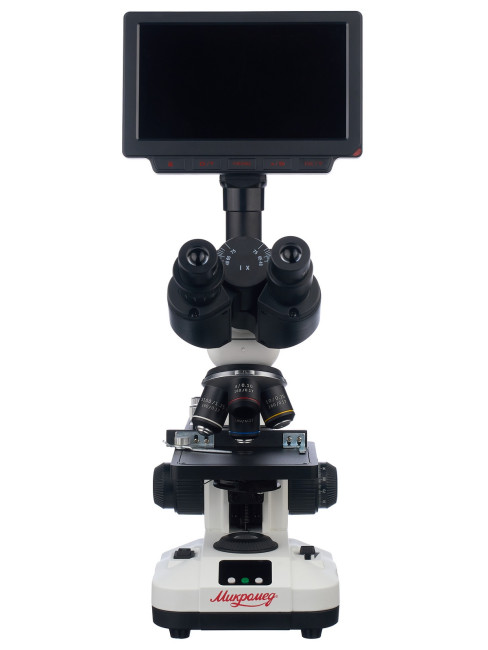

Микроскоп состоит из штатива с установленной тринокулярной визуальной насадкой с тубусом для камеры, объективов на револьверном устройстве и устройства визуализации. В основание микроскопа встроен осветитель проходящего света, в штативе установлен осветитель отраженного света и механизм фокусировки. На штативе микроскопа установлен предметный столик с препаратоводителем и модулем подогрева.

Столик с подогревом

Термостолик, или столик Морозова, предназначен для подогрева исследуемого препарата до заданной температуры, что обеспечивает жизнедеятельность исследуемых живых организмов. Поддержание заданной температуры возможно в диапазоне от 20⁰С до 45⁰С с точностью 0.1⁰С обеспечивается электронным контроллером.

Оптическая система

Оптическая система микроскопа рассчитана на 160 мм и включает в себя тринокулярную визуальную насадку с окулярным тубусом и каналом визуализации, объективы на револьверном устройстве, коллектор со светодиодом и конденсор с апертурной диафрагмой и держателем фильтров.

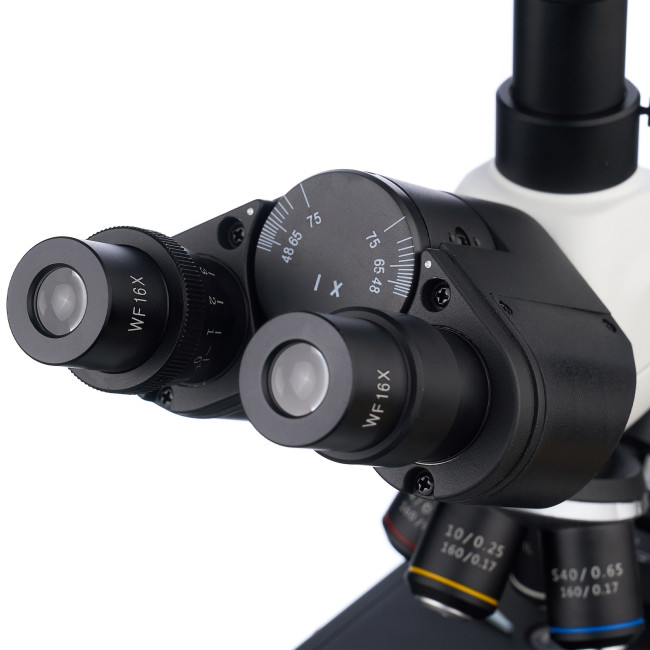

Визуальная насадка

Визуальная насадка тринокулярного типа снабжена каналом визуализации для подключения комплектного устройства визуализации или камеры. Окулярные тубусы имеют эргономичный угол наклона 30⁰, что позволяет снизить нагрузку на шейный отдел наблюдателя и снизить его утомляемость при длительной работе на микроскопе. Диоптрийная коррекция производится кольцом на левом тубусе в пределах ±5 дптр, настройка межзрачкового расстояния возможна в пределах 48-75 мм. Световой поток разделяется между окулярами и каналом визуализации в соотношении 50-50.

Объективы и окуляры

Улучшенные объективы с ахроматической коррекцией 4x/0.10, 10x/0.25, 40x/0.65 и иммерсионный объектив 100x/1.25 OIL создают резкое изображение по всему полю зрения. Хроматические аберрации объективов исправлены для синей и красной областей. Объективы предназначены для работы со стандартными предметными стеклами 0.17 мм. Объективы 40х и 100х имеют подпружиненную оправу для предотвращения повреждения объектива и образца при фокусировке. Все объективы установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет быстро переходить к различным увеличениям. В комплекте микроскопа окуляры WF10х/16 и WF16х/11, обеспечивающие общее увеличение от 40х до 1600х. По дополнительному заказу могут быть приобретен окуляр WF5х/18, с ним доступно увеличение 20х, необходимое для изучения крупных образцов.

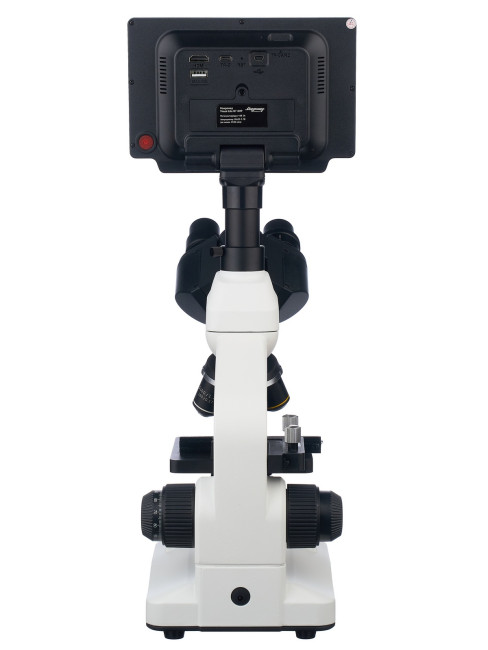

Устройство визуализации

Устройство визуализации предназначено для преобразования оптического изображения в цифровое и просмотра результатов в реальном времени на жидкокристаллическом мониторе. Представляет из себя цветной IPS монитор 7", объединенный с сенсором 4Мп. Разрешение видео 1920x1080 (Full HD). Данные могут быть сохранены на карту micro SD, выведены на ПК или внешний монитор по HDMI. Питание устройства осуществляется от собственного Li-Ion аккумулятора Тип 18650 емкостью 2000 мАч. Независимое питание и крепление C-mount делают устройство универсальным и позволяет использовать его с различными оптическими приборами с соответствующими переходниками.

Управление функциями

Управление основными функциями устройства осуществляется кнопками, расположенными на корпусе монитора, так же может быть использована дополнительно приобретаемая USB мышь. Настройки позволяют подключаться к сети Wi-Fi, выходить в главное меню и настраивать с его помощью основные функция, такие как, контрастность, резкость, вводить коррекцию экспозиции, устанавливать баланс белого, сохранять на карту micro SD изображения и видео.

К дополнительным настройкам доступ можно получить в приложении TOX – APP и при использовании ПО Micromed View. Использование ПО предоставляет ряд дополнительных возможностей – производить измерения размеров деталей объекта, калибровать систему, формировать отчеты, работать с цветом, измерять углы и многое другое. Сохранение данных возможно на карту памяти формата micro SD. Кроме того, данные для сохранения могут быть переданы по сети Wi-Fi на любое поддерживаемое устройство или сохранены на жесткий диск при работе с ПК.

Подключение по Wi-Fi

Подключение по Wi-Fi позволяет использовать смартфон или планшет и дистанционно управлять с его помощью настройками из приложения TOX - APP. Приложение предоставляет пользователю возможности по сохранению и систематизации необходимых файлов и позволяет обмениваться данными в процессе обучения внося тем самым в обучение интерактивные элементы. Скачать приложение для Android и IOS можно непосредственно с дисплея устройства по QR-коду.

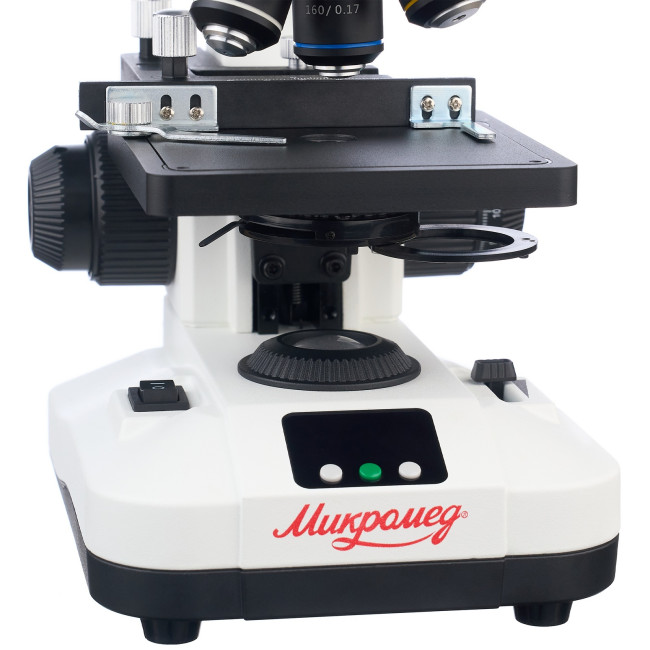

Проходящий и отраженный свет

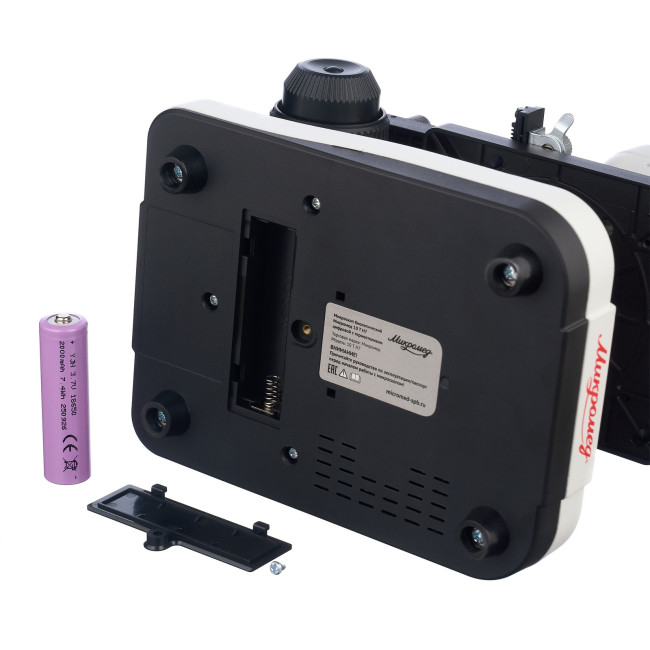

Осветители проходящего и отраженного света позволяют исследовать прозрачные и непрозрачные объекты. В осветителях используется светодиоды мощностью 0.75 Вт с цветовой температурой 6500⁰К. Осветители имеют раздельную регулировку яркости от 0% до 100%. Питание осветителей, термостолика и схемы управления осуществляется от сменного Li-Ion аккумулятора тип 18650 емкостью 2000 мАч или от электросети переменного тока с помощью комплектного адаптера 5В/3А. При подключенном к сети адаптере осуществляется заряд аккумулятора, статус заряда отображается на дисплее.

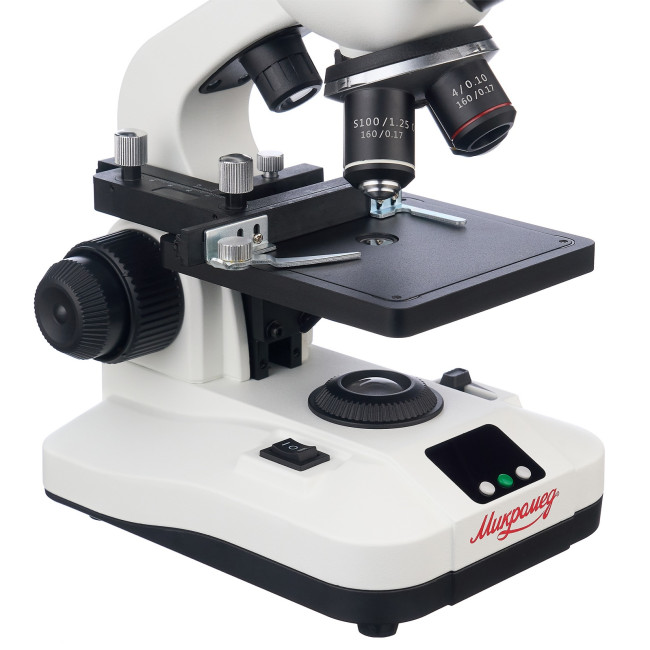

Предметный столик

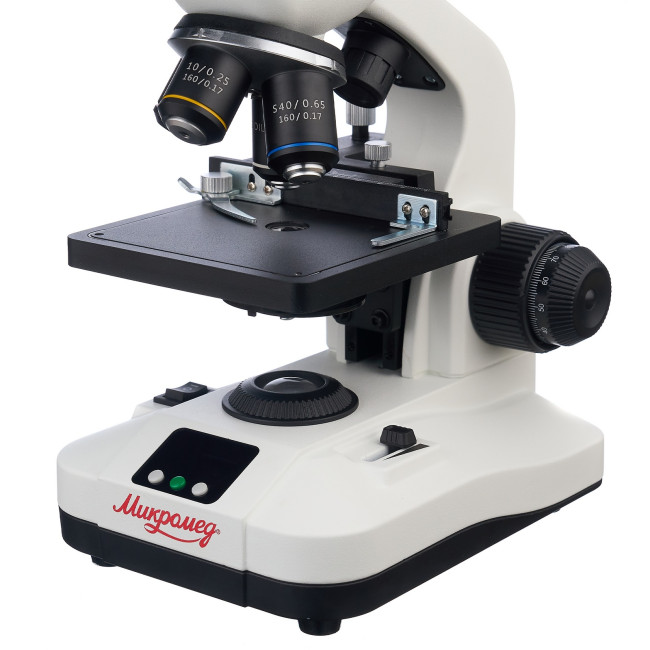

Предметный столик микроскопа имеет размер 110х120 мм и оснащен накладным препаратоводителем, позволяющим перемещать препарат по направлениям X и Y в пределах 50-35 мм. Перемещение производится независимыми винтами по каждой координате. Точное позиционирование образца по X и Y контролируется по шкалам, для повышения точности шкалы снабжены нониусами. Фиксация образцов на столике производится пружинным прижимом.

Подогрев препарата

Модуль подогрева образца установлен в предметном столике. Нагревательный элемент позволяет поддерживать оптимальную температуру образца при биологических исследованиях в диапазоне от 20⁰С до 45⁰С с шагом установки 1⁰С. Заданная температура поддерживается контроллером с точностью 0.1⁰С. Нагревательный элемент обеспечивает нагрев области размером 70х30, что позволяет равномерно нагревать препарат на стандартном предметном стекле.

Фокусировка

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Механизм имеет коаксиальный привод грубой и тонкой фокусировки и оснащен направляющей с пружинным демпфером, что позволяет исключить люфты и рывки при движении предметного столика. Диапазон хода фокусировки составляет 16 мм. Цена деления шкалы тонкой фокусировки 1 мкм.

Конструкция

Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Основание и штатив – литые из алюминиевого сплава, зубчатые рейки и колеса из стали. На основание и штатив нанесено покрытие с антистатическими свойствами.

Особенности

• Увеличение 40х-1600х, с дополнительной оптикой 20х-1600х
• Тринокулярная визуальная насадка
• Улучшенные ахроматические объективы
• Термостолик поддерживает рабочую температуру от 20⁰С до 45⁰С с точностью 0.1⁰С
• IPS монитор и 4Мр сенсор для записи видео Full HD и фото с расширением до 8Мп
• Подключение к ПК и к внешнему монитору по HDMI
• Беспроводное управление Wi-Fi
• Эргономичный угол наклона тубуса 30⁰
• Светодиоды высокой яркости с цветовой температурой дневного света

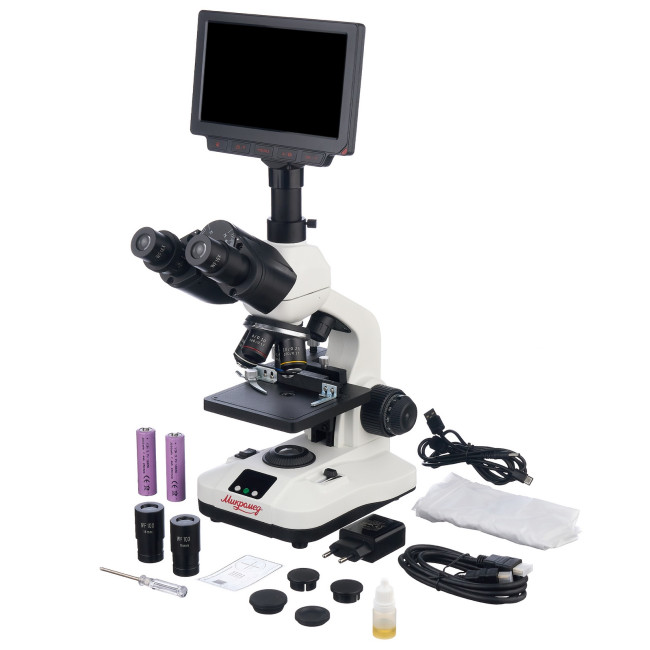

Комплектация

• Штатив микроскопа с осветителями проходящего и отраженного света, механизмом фокусировки, дисплеем, револьвером на 4 гнезда, установленным термостоликом с препаратоводителем 50-35 мм и тринокулярной визуальной насадкой
• Устройство визуализации IPS 7" с сенсором 4Мп
• Окуляр WF10х/16 – 2 шт
• Окуляр WF16х/11 – 2 шт
• Адаптер С-mount
• Сетевой адаптер АС 100-240В / DC 5В - 3А
• Кабель двойной USB2.0 – DC / USB Type C
• Кабель HDMI - HDMI
• Аккумулятор тип 18650 / 3.7В / 2000мАч – 2 шт
• Калибровочный слайд
• Защитный колпачок для окулярных тубусов – 2 шт
• Защитный колпачок для тубуса визуализации
• Защитный колпачок для сенсора устройства визуализации
• Отвертка
• Иммерсионное масло
• Чехол пылезащитный
• Руководство по эксплуатации
