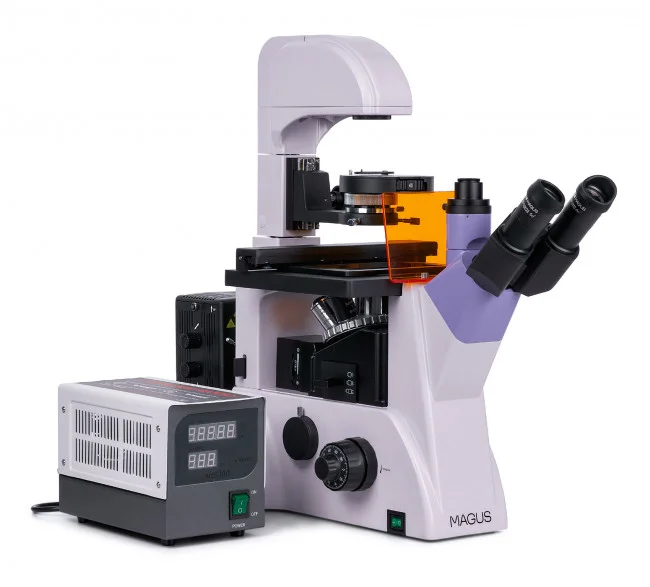

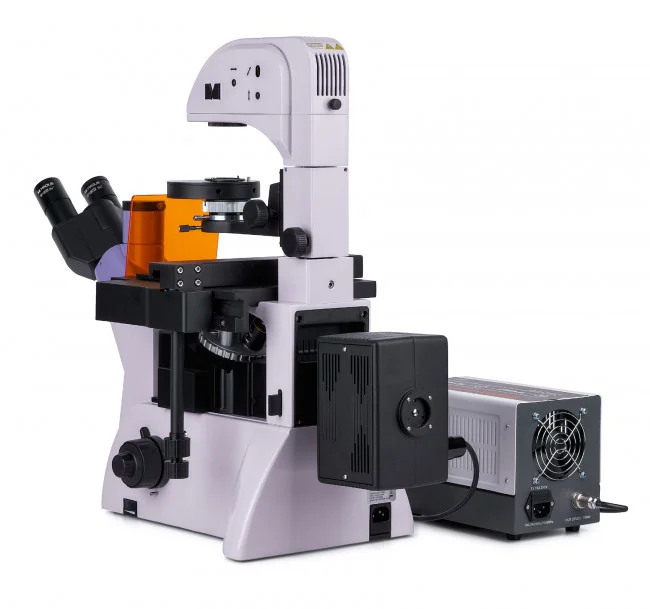

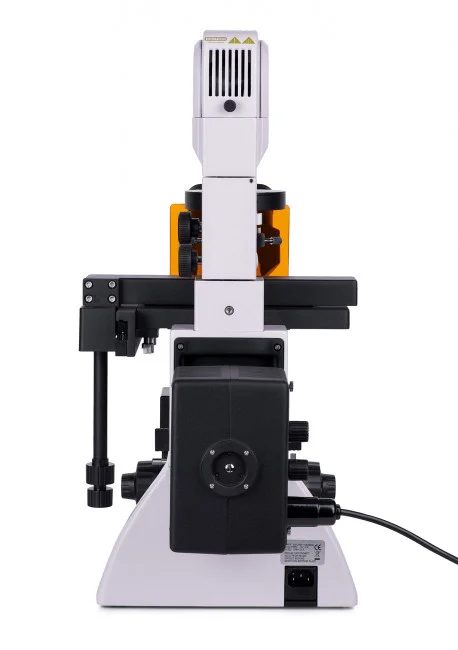

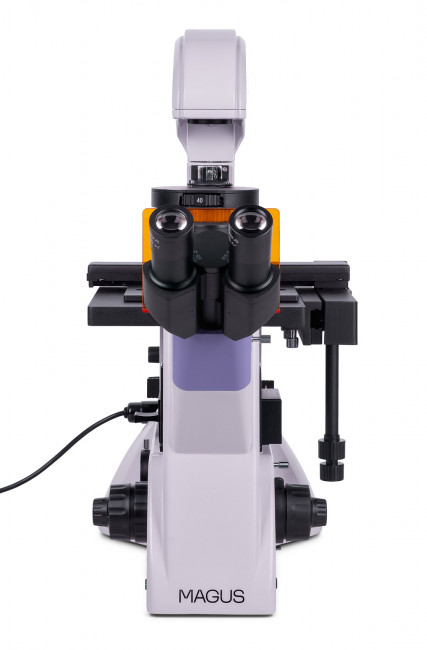

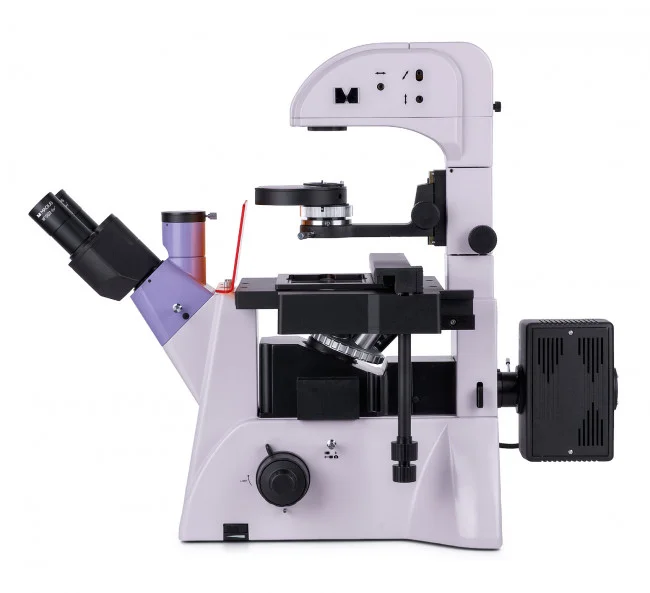

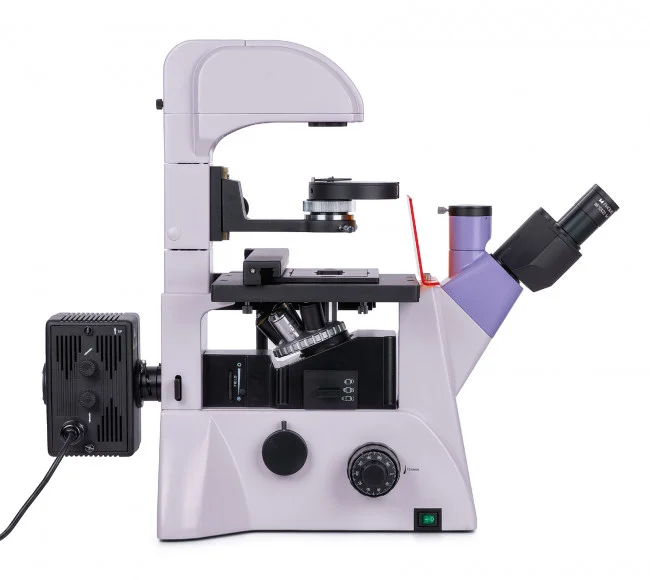

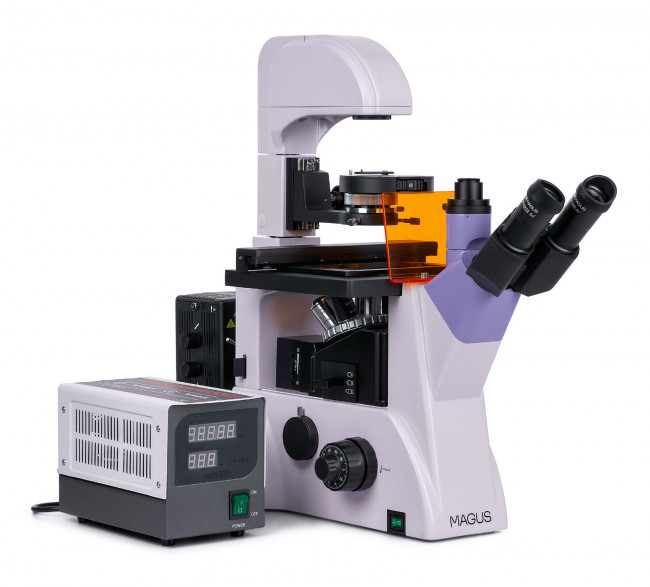

Микроскоп люминесцентный инвертированный MAGUS Lum V500

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методам светлого поля и фазового контраста. Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.

На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм.

Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.

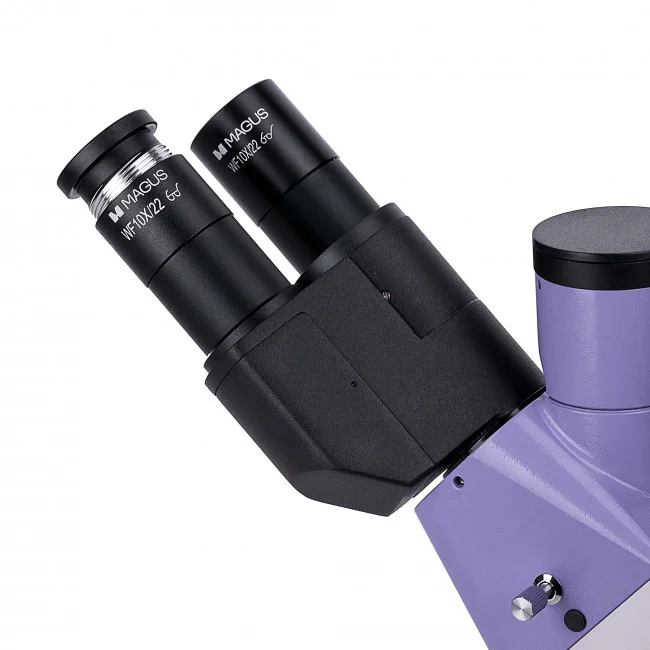

Визуальная насадка

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке делится 80/20, на корпусе переключается 100/0 или 0/100.

Револьверное устройство

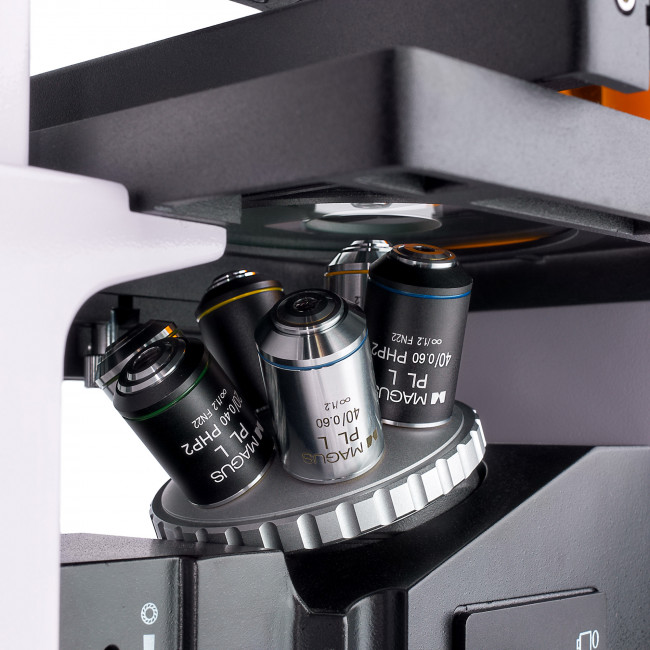

Револьвер на 6 объективов установлен на штатив под столиком.

Объективы

Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм. 3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.

Фокусировка

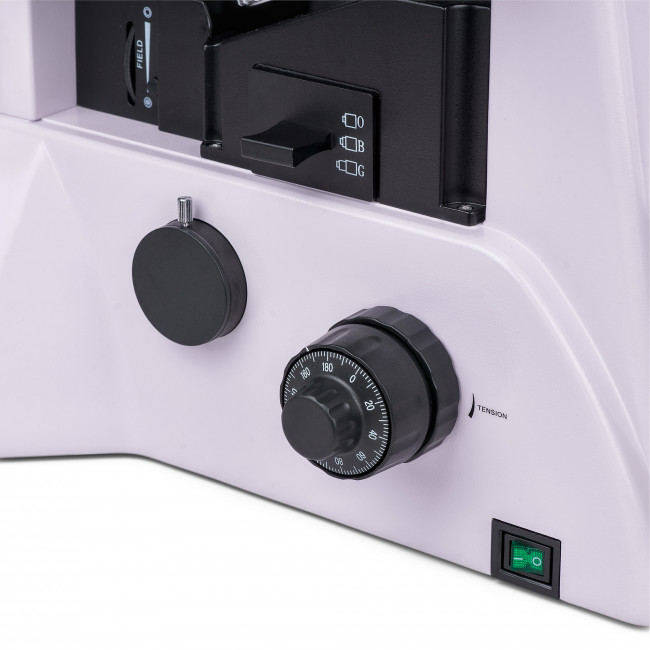

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик

На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.

Люминесцентный блок

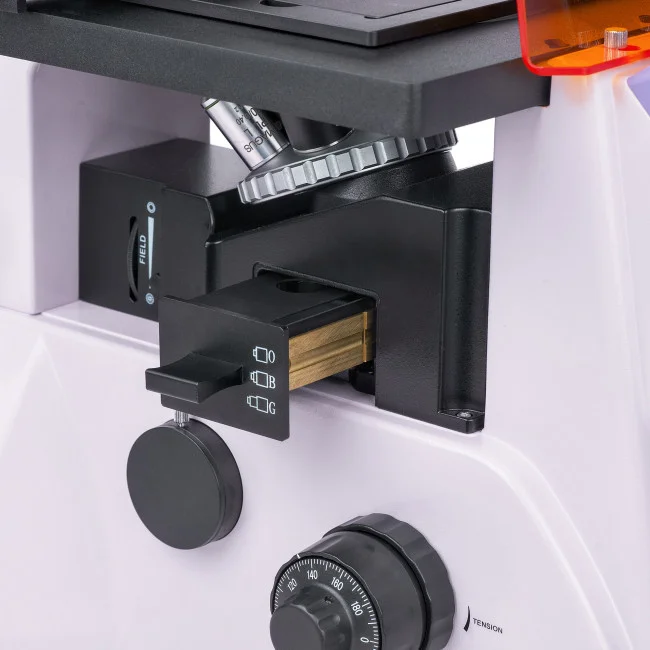

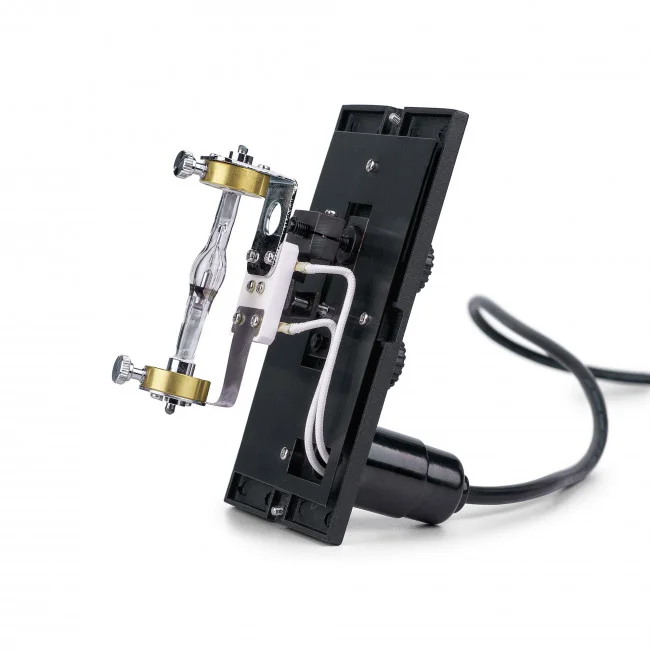

Источник возбуждения люминесценции – 100-ваттная ртутная лампа. Она обладает высокой яркостью и широким спектром длин волн. Спектр лампы имеет пики, что позволяет работать с множеством флуоресцентных красителей. Блок содержит четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Ртутная лампа расположена в фонаре и центрируется в трех плоскостях. Фонарь отводит тепловое излучение, лампа не перегревается. Удобное крепление лампы обеспечивает безопасную и быструю замену.

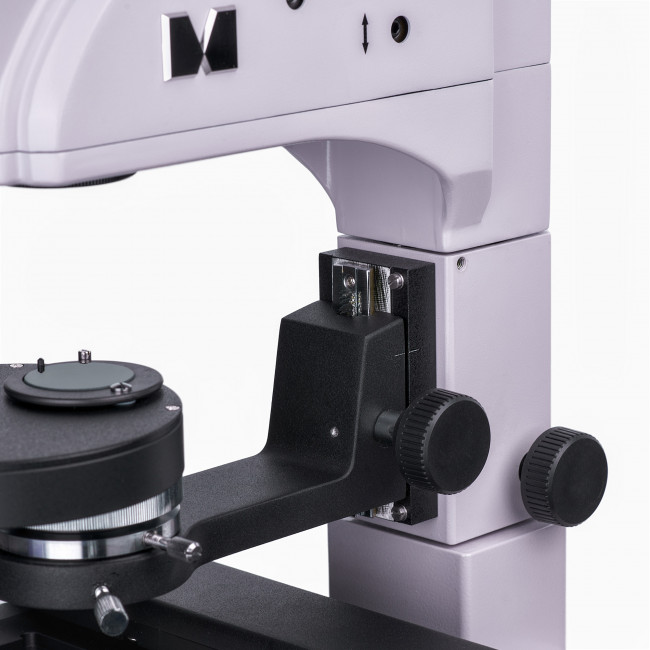

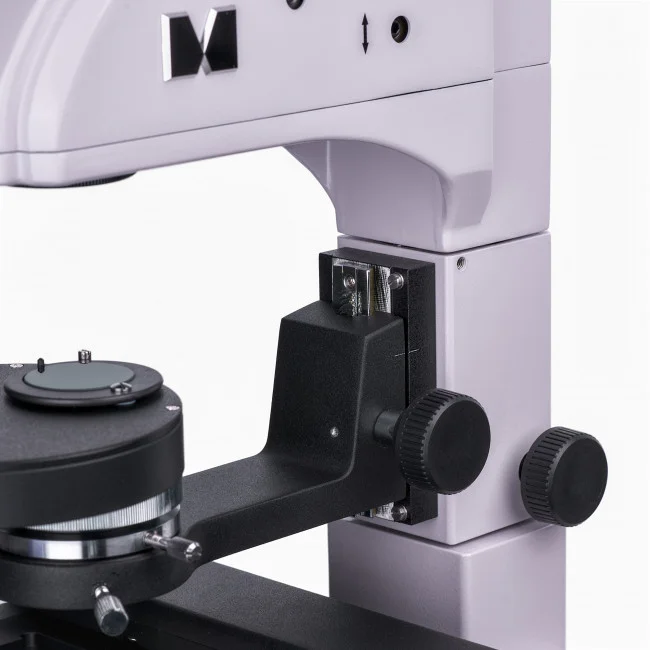

Конденсор

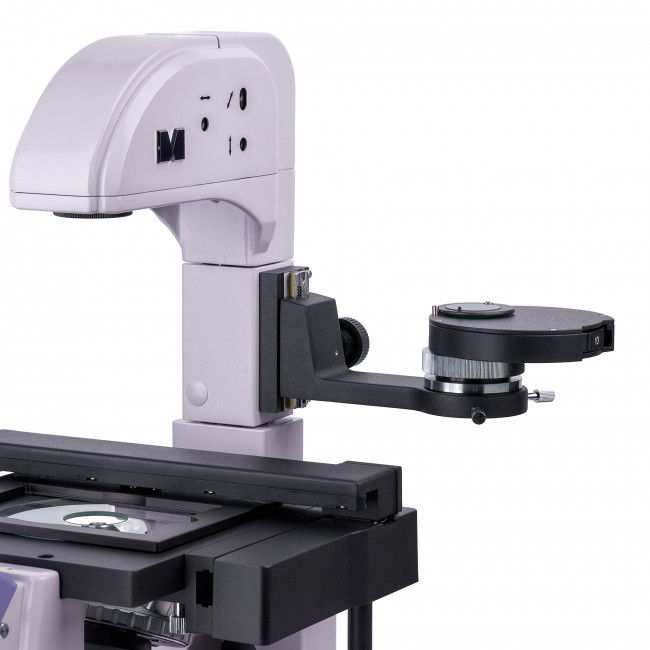

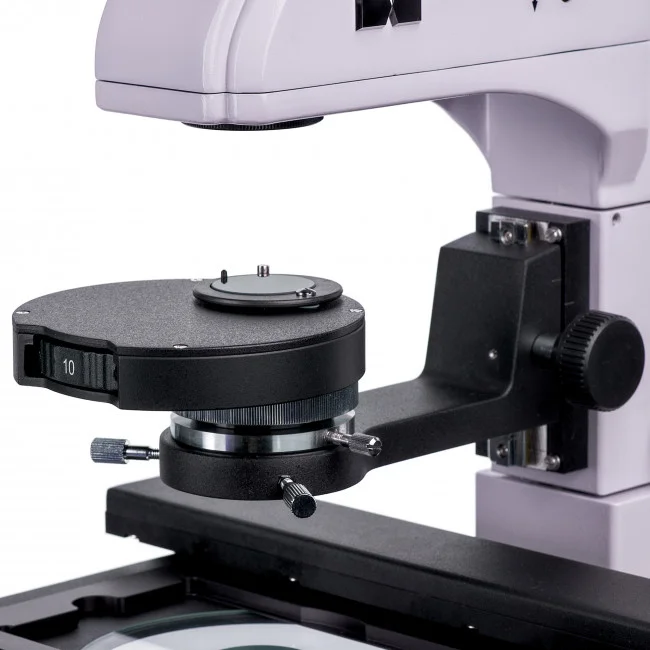

Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.

Источник проходящего света

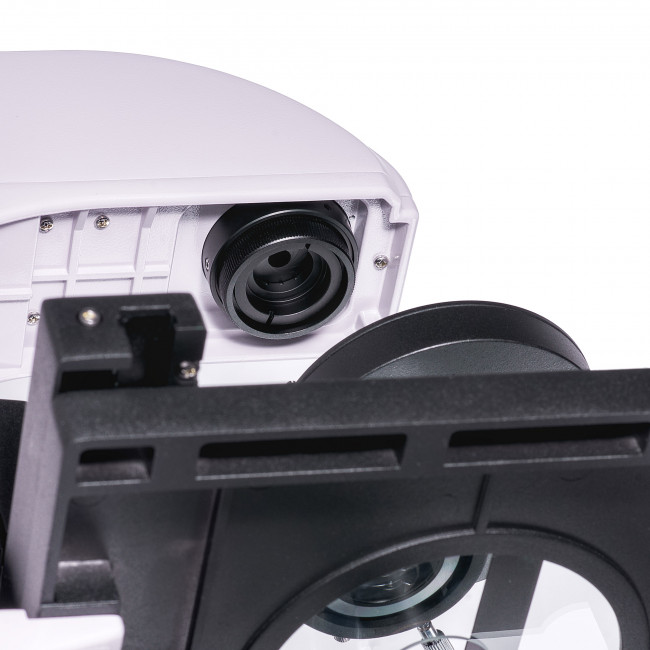

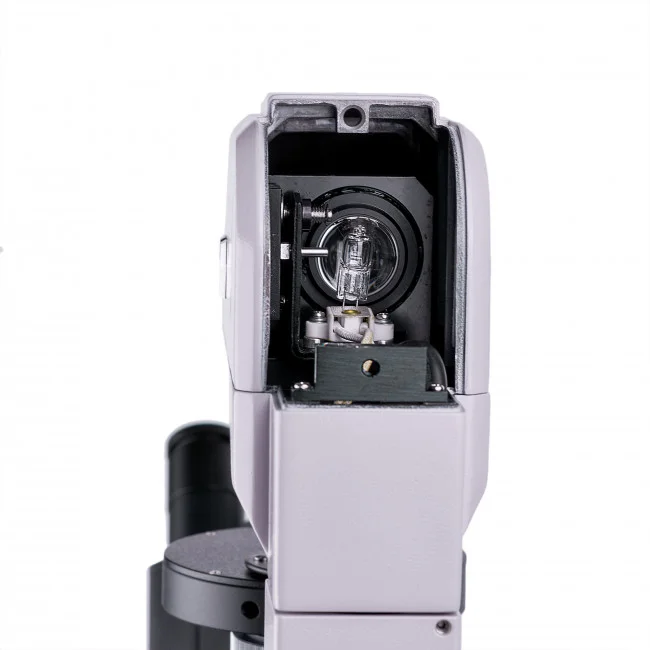

В осветителе проходящего света стоит 30-ваттная галогенная лампа. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на всех объективах по методу светлого поля и фазового контраста.

Освещение по Кёлеру в проходящем свете

Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Аксессуары

Для микроскопа разработана линейка аксессуаров. Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение микроскопа на объективе, который чаще используется для работы.

Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени. Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности

• Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
• Настройка освещения по Кёлеру
• Отклоняемый штатив для работы с посудой высотой до 165 мм
• Тринокулярная визуальная насадка с возможностью выбора высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; деление светового потока на тринокулярной насадке 80/20, на корпусе переключается 100/0 и 0/100
• Осветитель отраженного света – ртутная лампа 100 Вт с широким спектром длин волн
• Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
• Осветитель проходящего света – 30-ваттная галогенная лампа для яркого естественного освещения
• Широкая линейка дополнительных аксессуаров

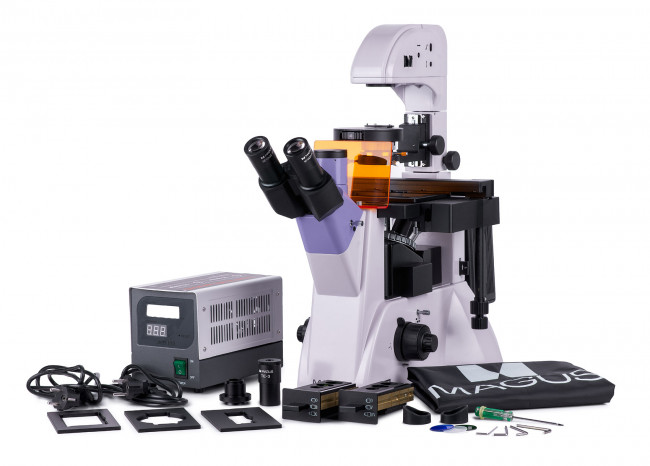

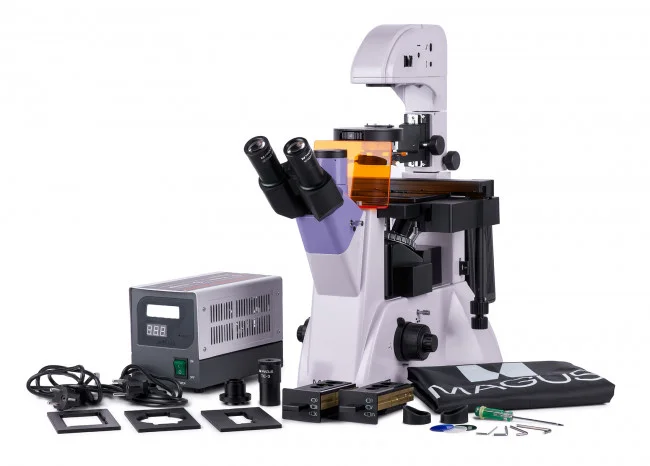

Комплектация

• Штатив с источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Люминесцентные блоки
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Защитный экран
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок поджига ртутной лампы
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Цифровая камера
• Калибровочный слайд
