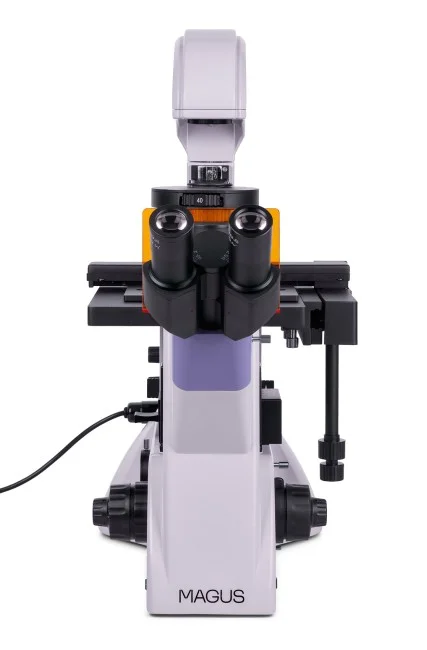

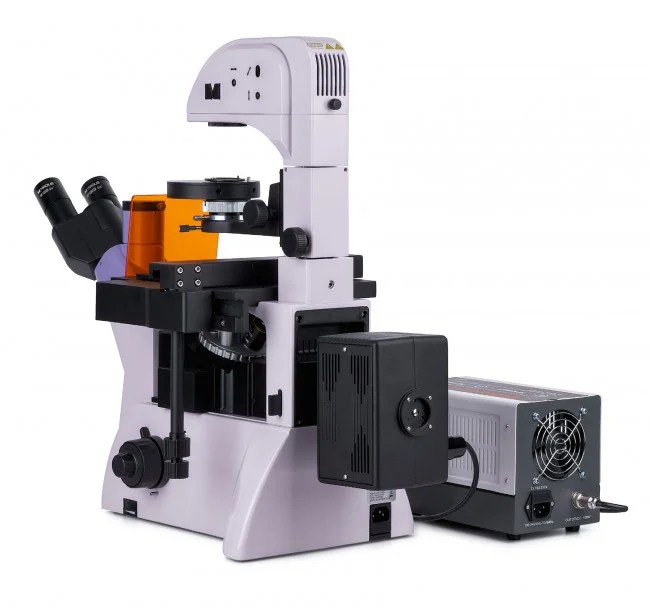

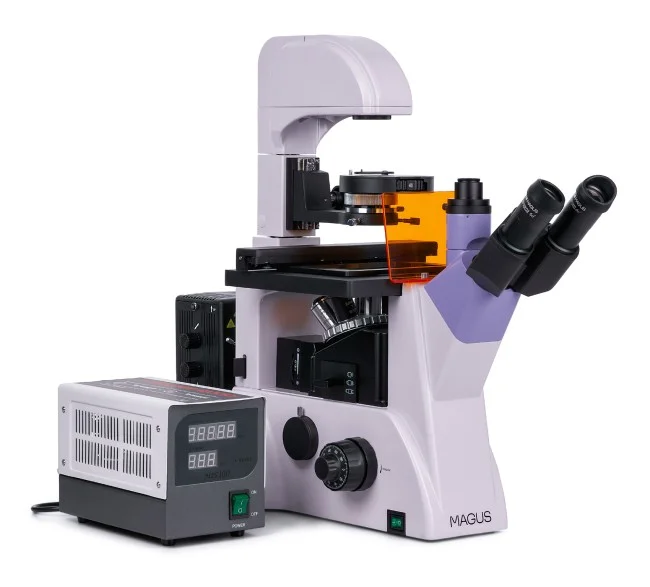

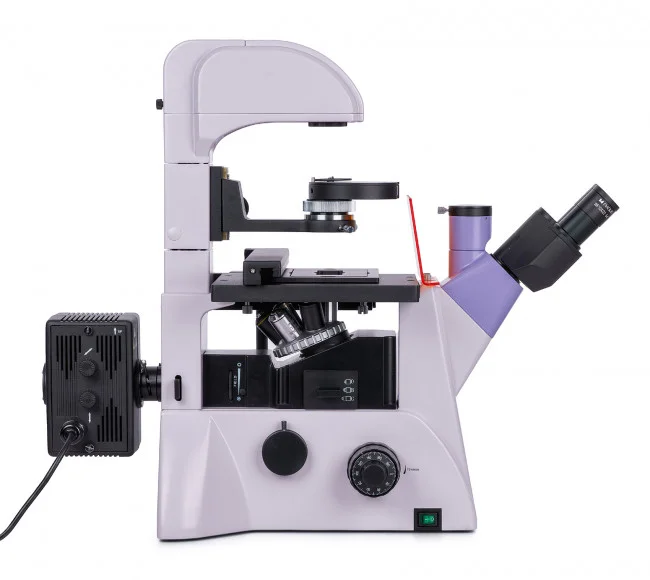

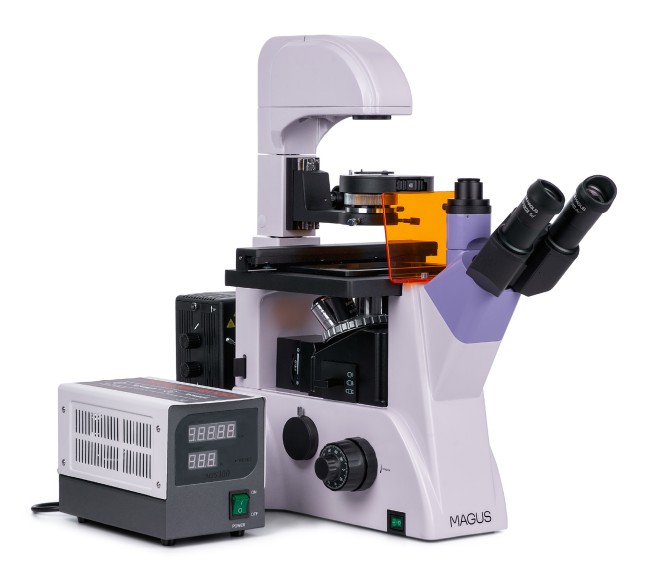

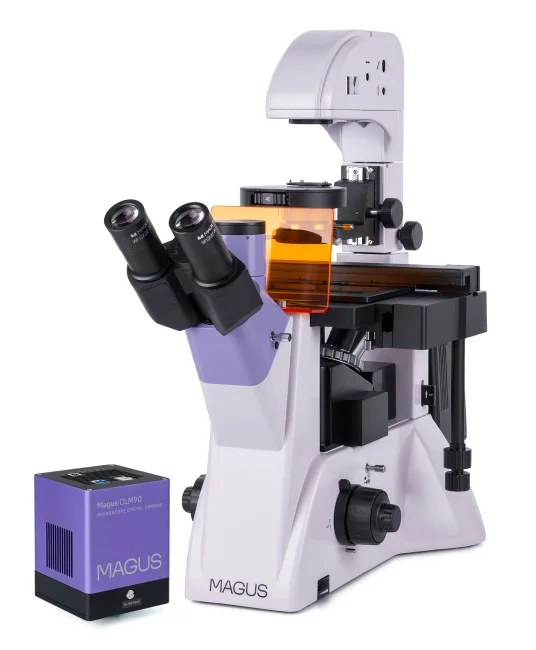

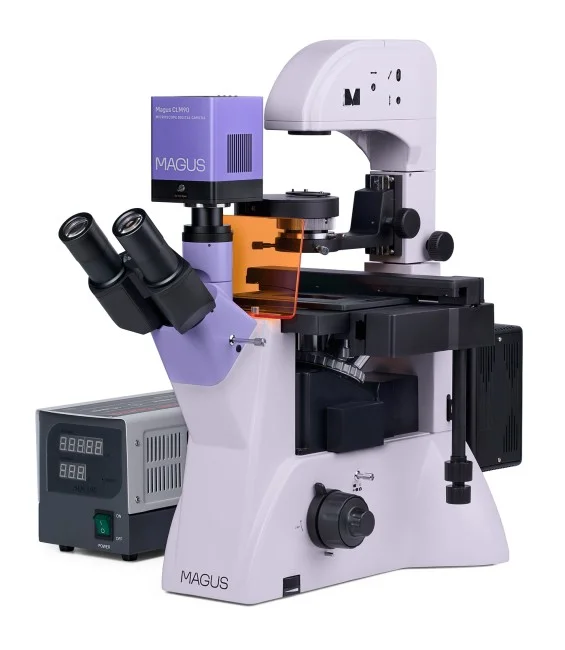

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методам светлого поля и фазового контраста. Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.

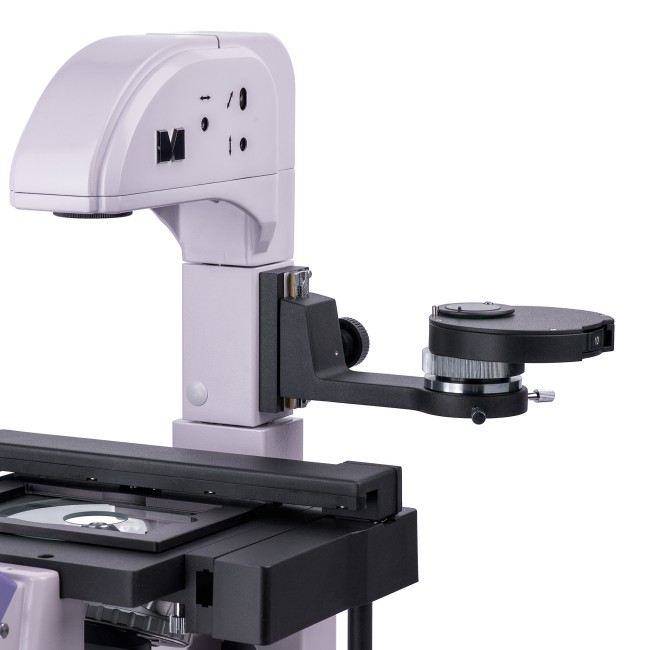

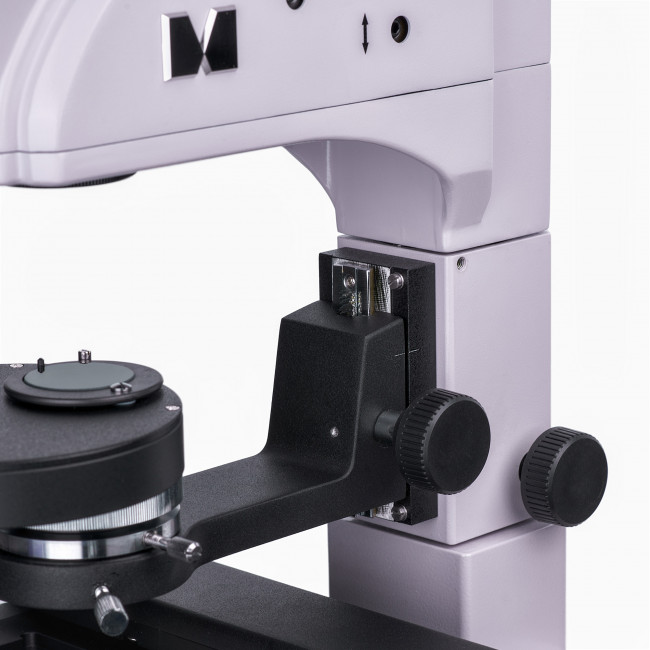

На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм.

Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.

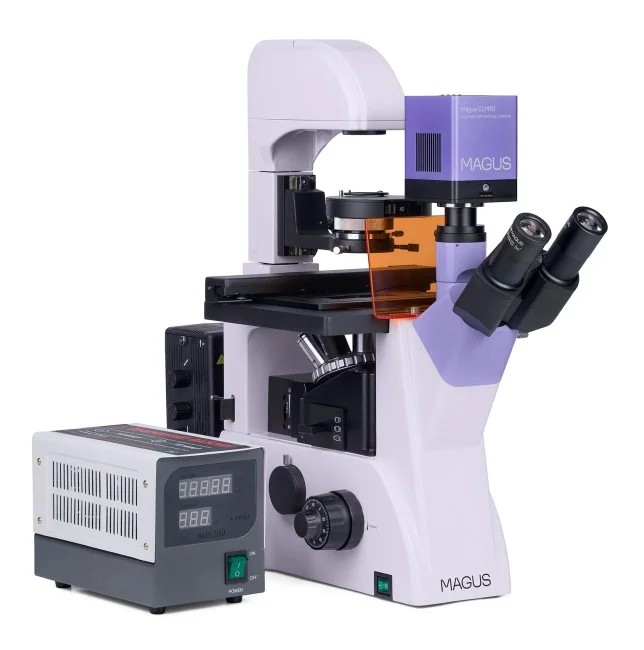

Цифровая камера

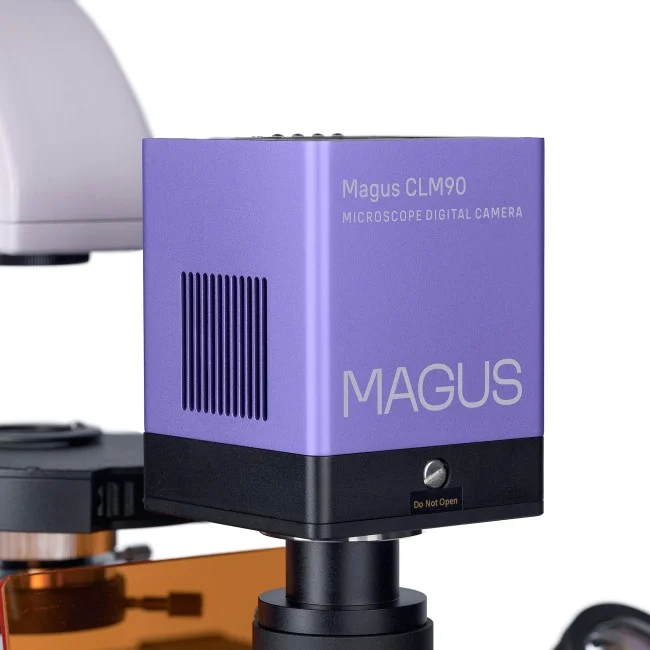

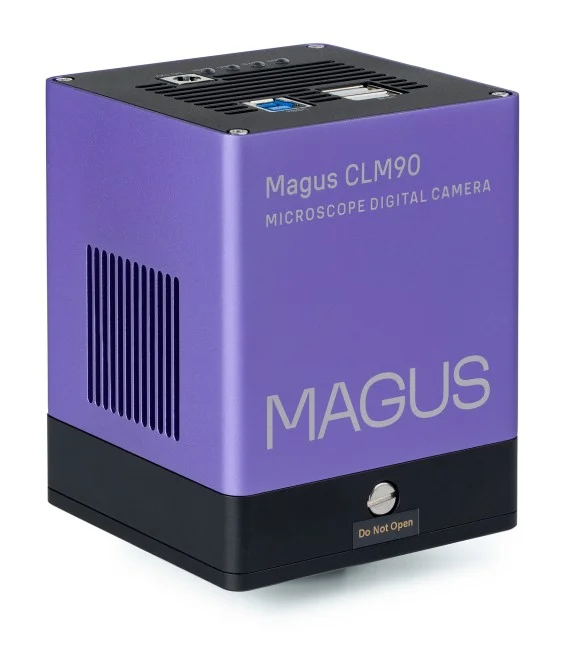

Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля. Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200x2200 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

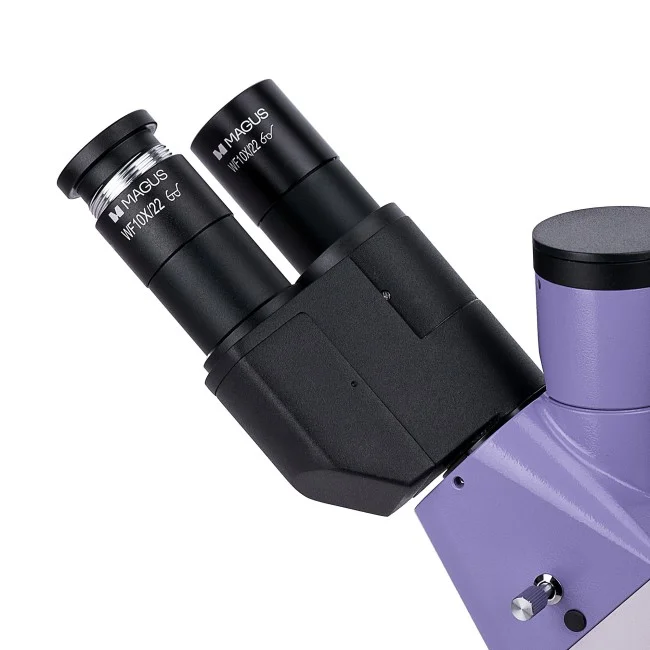

Визуальная насадка

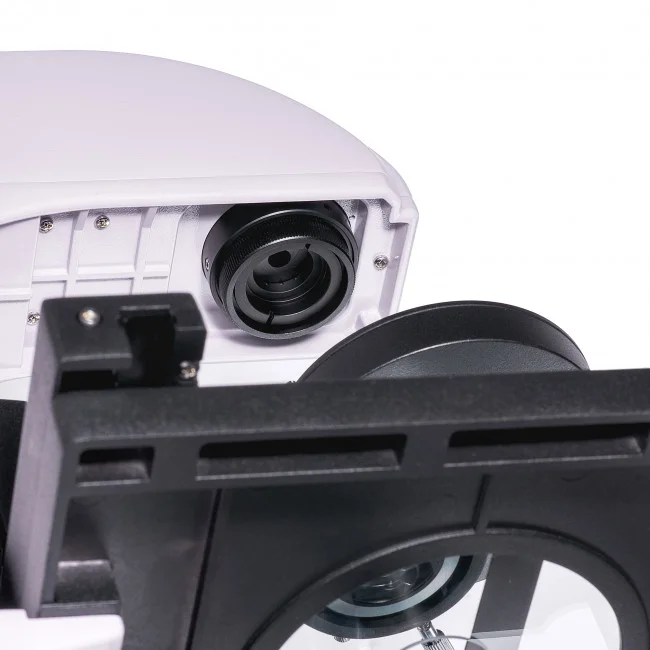

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке делится 80/20, на корпусе переключается 100/0 или 0/100.

Револьверное устройство

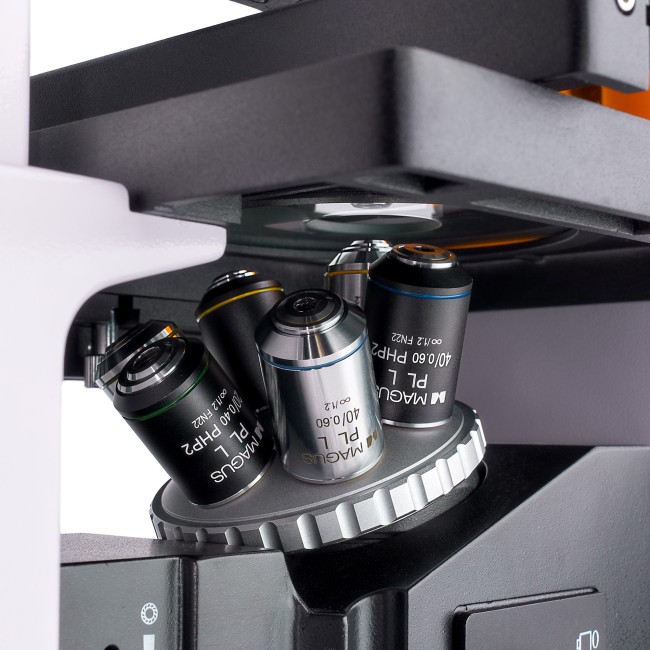

Револьвер на 6 объективов установлен на штатив под столиком.

Объективы

Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм. 3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.

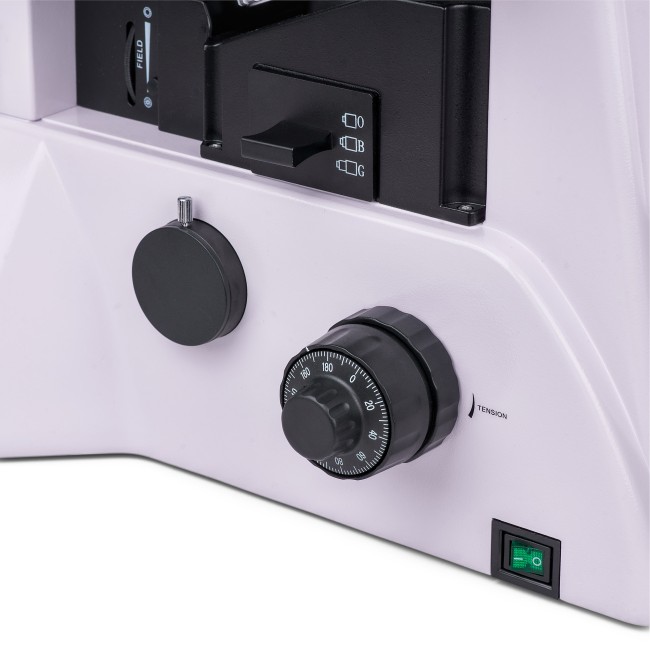

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик

На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.

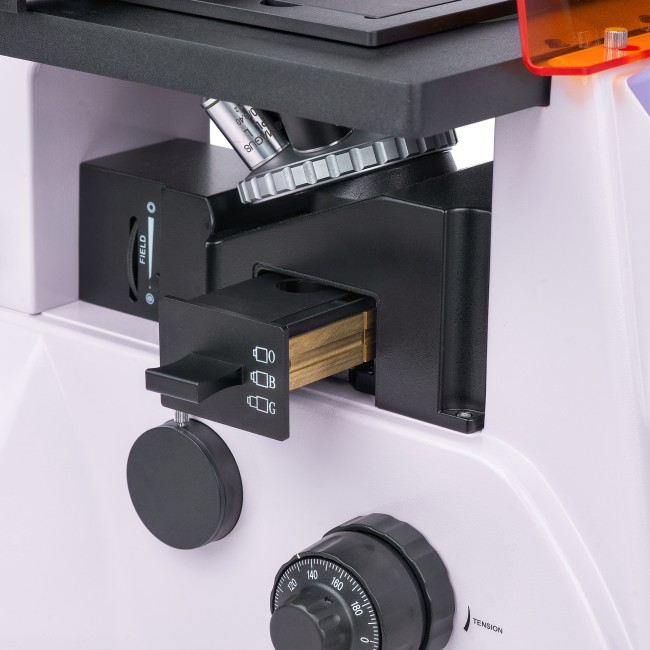

Люминесцентный блок

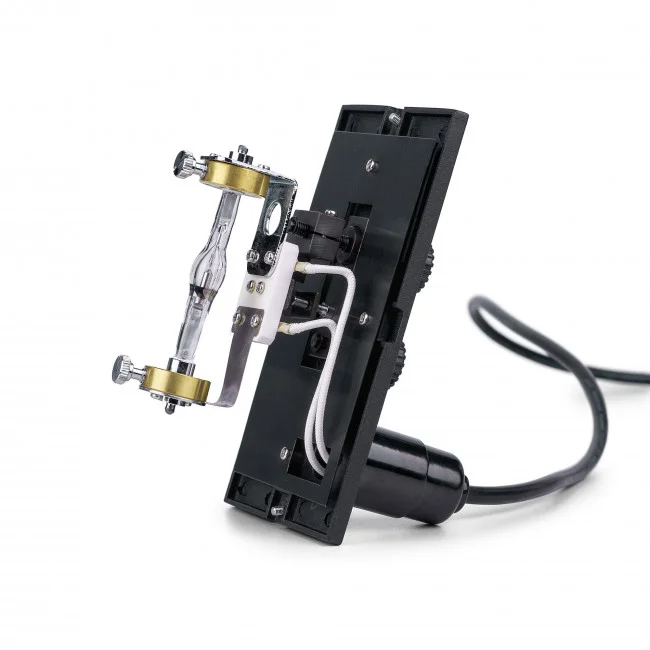

Источник возбуждения люминесценции – 100-ваттная ртутная лампа. Она обладает высокой яркостью и широким спектром длин волн. Спектр лампы имеет пики, что позволяет работать с множеством флуоресцентных красителей. Блок содержит четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Ртутная лампа расположена в фонаре и центрируется в трех плоскостях. Фонарь отводит тепловое излучение, лампа не перегревается. Удобное крепление лампы обеспечивает безопасную и быструю замену.

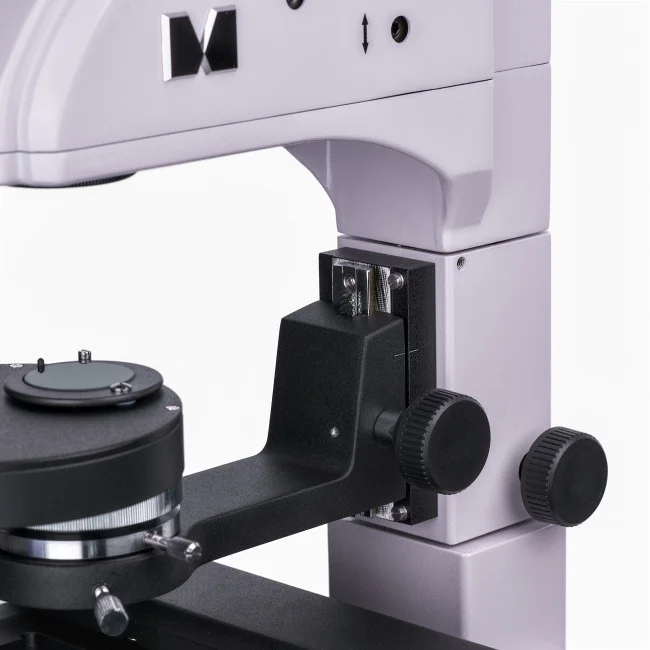

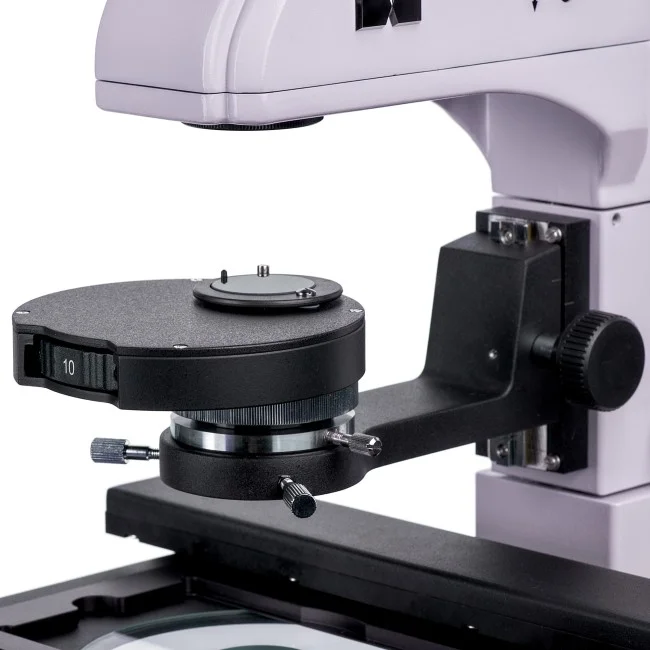

Конденсор

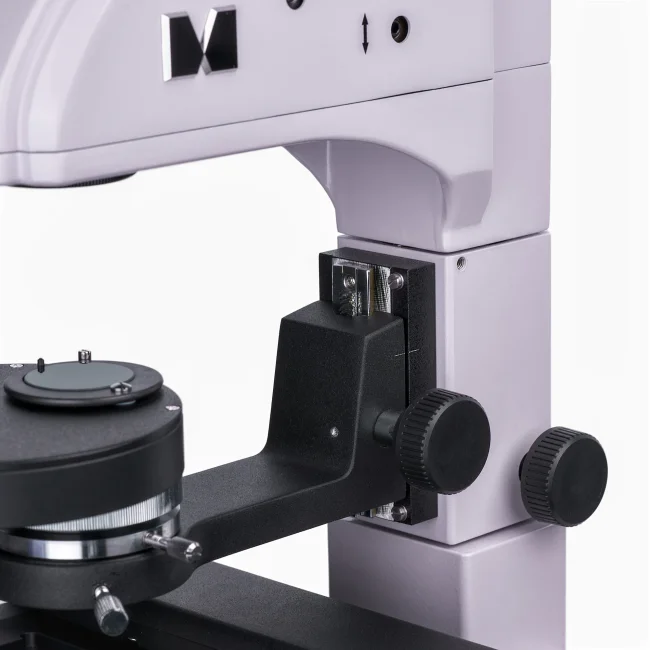

Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.

Источник проходящего света

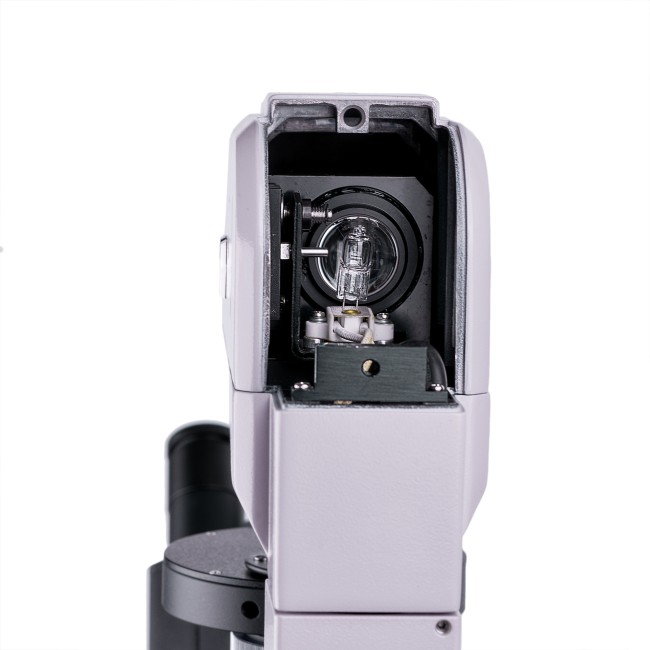

В осветителе проходящего света стоит 30-ваттная галогенная лампа. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на всех объективах по методу светлого поля и фазового контраста.

Освещение по Кёлеру в проходящем свете

Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются

Основные особенности микроскопа:

• Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
• Настройка освещения по Кёлеру
• Отклоняемый штатив для работы с посудой высотой до 165 мм
• Тринокулярная визуальная насадка с возможностью выбора высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; деление светового потока на тринокулярной насадке 80/20, на корпусе переключается 100/0 и 0/100
• Осветитель отраженного света – ртутная лампа 100 Вт с широким спектром длин волн
• Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
• Осветитель проходящего света – 30-ваттная галогенная лампа для яркого естественного освещения
• Широкая линейка дополнительных аксессуаров

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 51,3 и 133,8 кадров в секунду при разрешениях 3200x2200 пикс и 1584x1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов

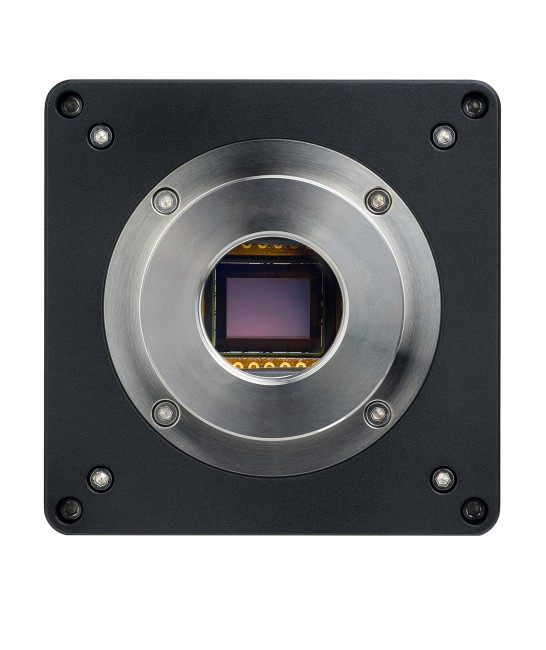

• Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее

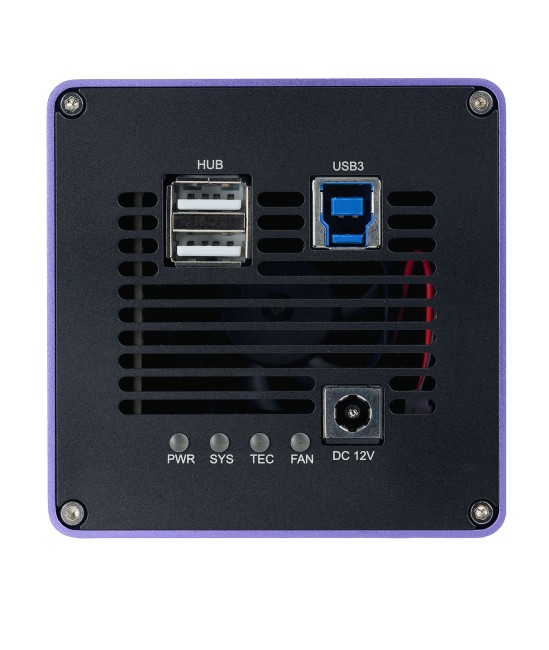

• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

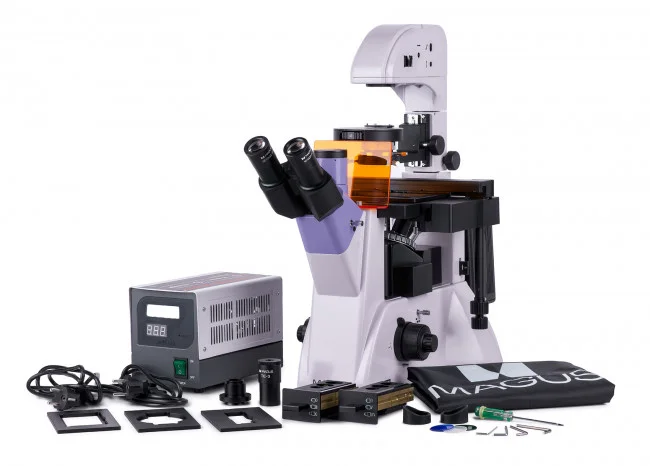

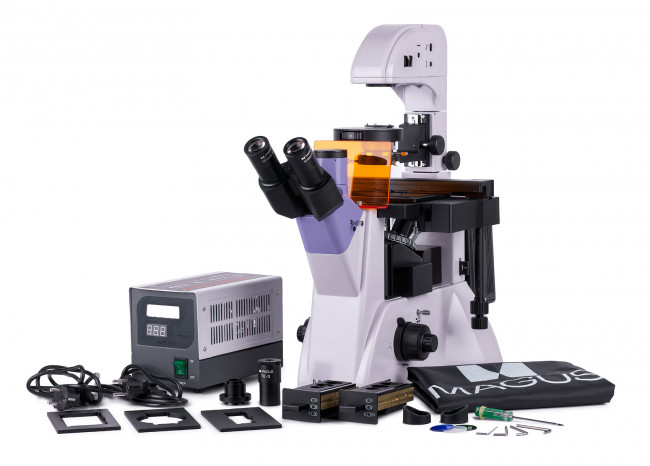

Комплектация

• Цифровая камера MAGUS CLM90 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив с источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Люминесцентные блоки
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Защитный экран
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок поджига ртутной лампы
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Калибровочный слайд
