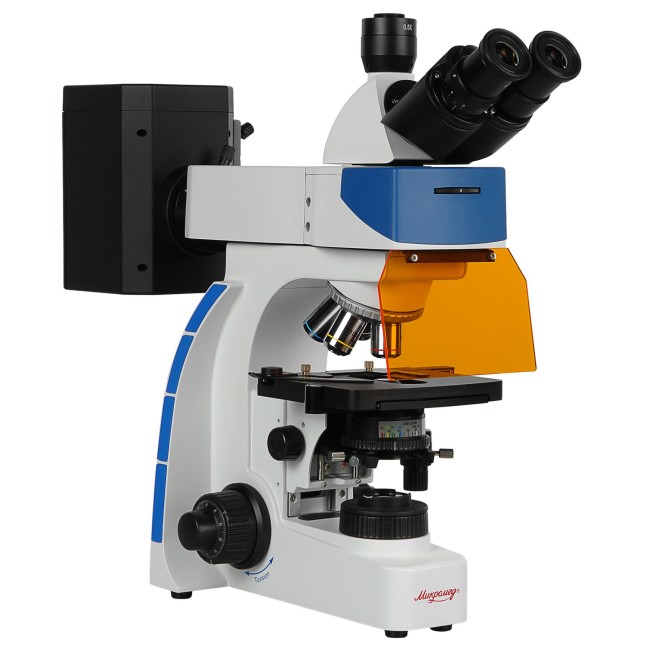

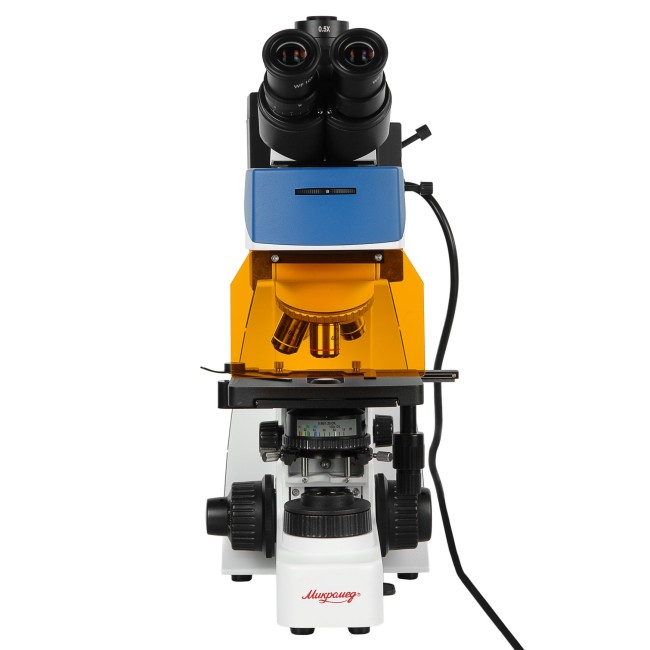

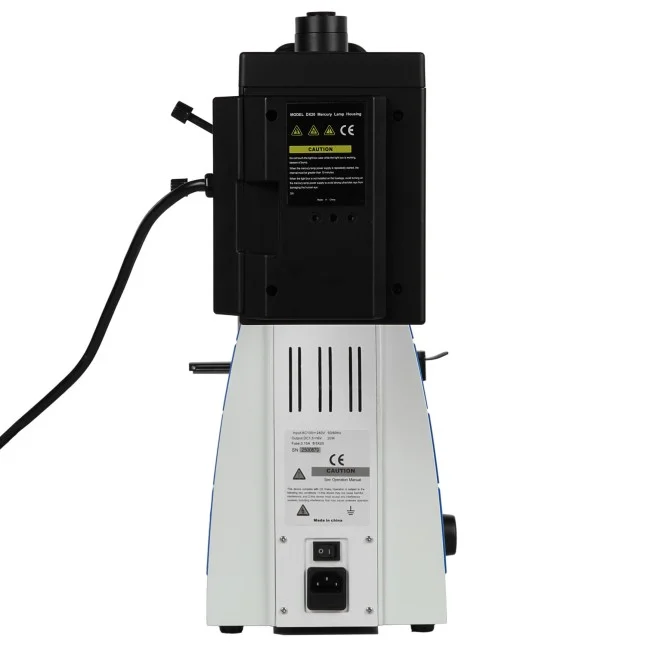

Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) трин.

Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля. Также микроскоп используется для учебного процесса в высших учебных заведениях.

Оптика исследовательского класса

Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) построен по оптической схеме «бесконечность». Оптическая система микроскопа включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит модуль осветителя отраженного света с коллектором, ртутной лампой и поворотным устройством с блоками люминесцентных фильтров.

В базовый комплект микроскопа входят объективы с планахроматической коррекцией предназначенные для работы как с обыкновенным светом, так и с синим и зеленым светом возбуждения люминесценции – 4х/0.10, 10х/0.25, 40x/0.70 и 100x/1.25 OIL. По дополнительному заказу микроскоп может быть укомплектован планахроматическими объективами 20x/0.45, 60x/0.80 и объективами Fluor – 10х/0.35, 20х/0.50, 40х/0.85, 60х/0.85 и 100х/1.3 OIL.

Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

Информативность и комфорт

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает плоское изображение с одинаково высокой резкостью по всему полю. В сочетании с исправленным для двух длин волн хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

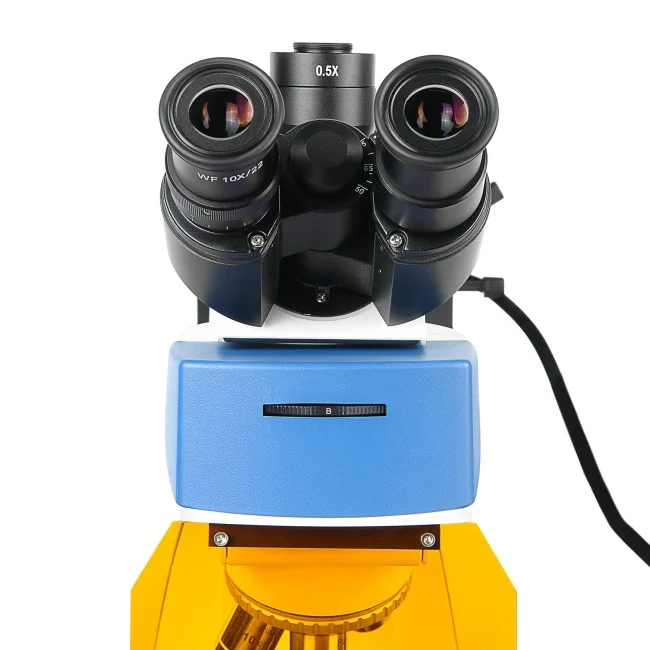

Визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Оптика и цифра

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Конструкция насадки с распределением света 20:80 позволяет проводить визуальное наблюдение через оптические окуляры и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовом варианте микроскоп комплектуется адаптером с увеличением 0,5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"-1/3".

Видеоокуляр в базовый комплект поставки микроскопа не входит.

Осветительная система Кёлера

Микроскоп оснащен осветительной системой проходящего света Кёлера. Тринокулярная конструкция с разделением светового потока требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных изображений. Схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой, слотом для дополнительных слайдеров и держателем светофильтров.

Люминесцентные исследования

Осветительный модуль отраженного света позволяет проводить исследования в свете видимой люминесценции в 2 спектральных областях с помощью схемы прямого освещения предмета через объектив.

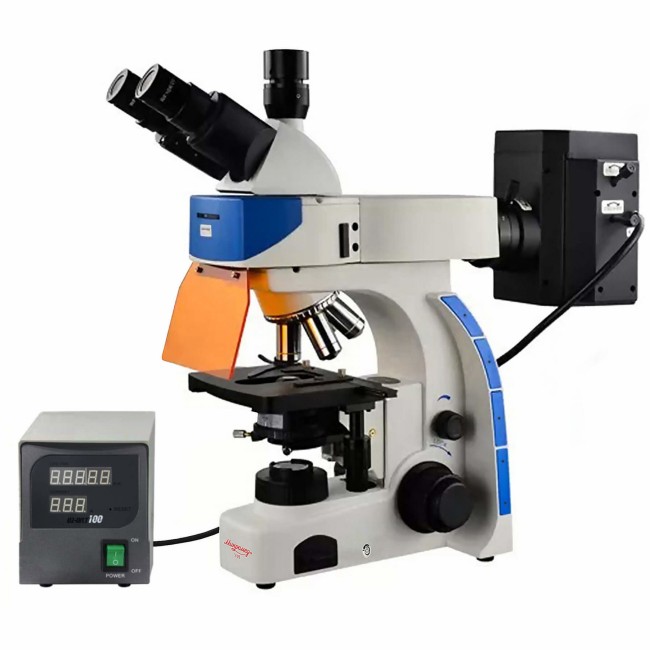

Модуль люминесценции состоит из фонаря с ртутной лампой 100 Вт на регулируемом держателе, зеркала, коллектора и полевой диафрагмы. В корпусе насадки размещены апертурная диафрагма, переключаемые люминесцентные блоки и слайдер световой заглушки. Поджиг и питание ртутной лампы осуществляется от выносного блока питания.

Микроскоп имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Для свечения объекта требуется свет определенного спектра – свет возбуждения. Этот спектр выделяется из спектра источника помощью светофильтра возбуждения, после чего попадает на полупрозрачное дихроичное зеркало. Оно отражает свет необходимых длин волн и направляет его через объектив для освещения предмета исследования.

Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. Затем он попадает на запирающий фильтр, отрезающий уже ненужный свет возбуждения, и наблюдатель видит только изображение светящегося объекта исследования.

Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения, соответствующие установленному спектру возбуждения обозначены «G» и «B» - зеленый и синий цвет возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.

Для науки и здравоохранения

Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. Исследования осуществляются в одной из двух наиболее востребованных в биологии спектральных областей возбуждения люминесценции:

• В синей (В) – 480 нм с длиной волны эмиссии 535 нм.
• В зеленой (G) – 540 нм с длиной волны эмиссии 605 нм.

Спектральные области, выделяемые фильтрами B и G позволяют исследовать препараты окрашенные наиболее распространенными флюорохромами FITC и TRITC, что позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью может быть обнаружен туберкулез, бешенство, чума, инфаркт, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое.

Точная механика

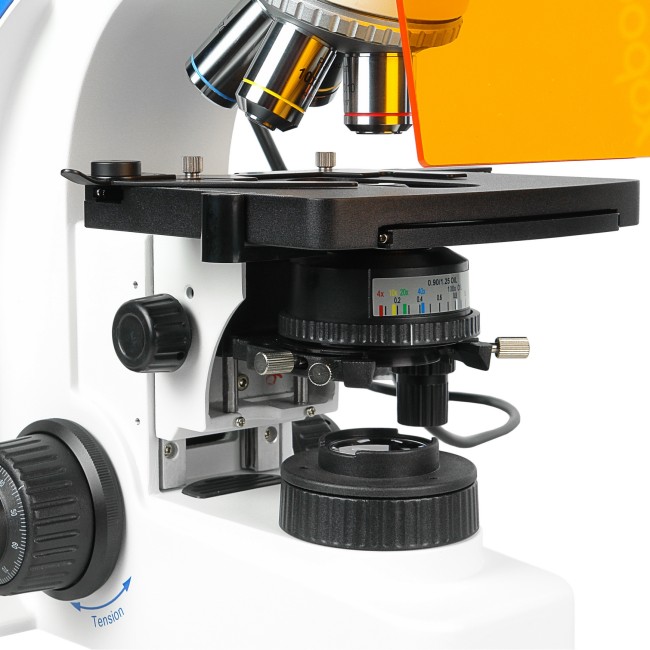

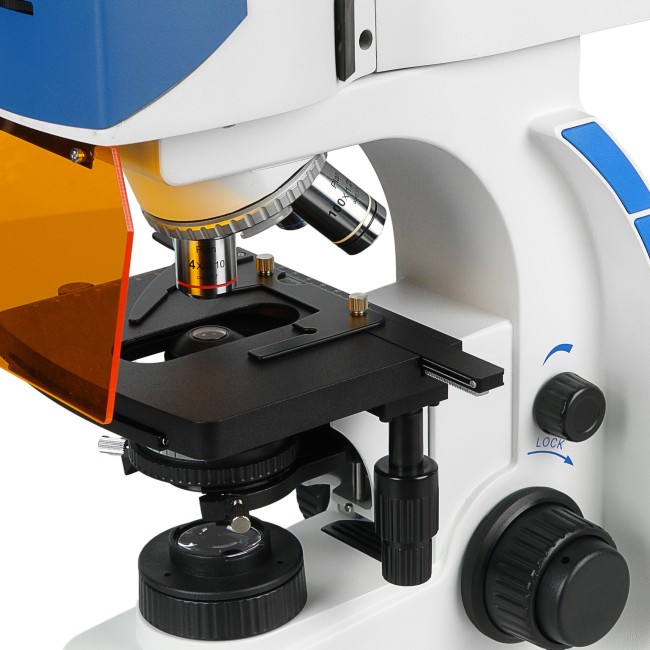

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 156 х 138 мм со съемным препаратодержателем. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 76-54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

• Увеличение 40х-1000х. С дополнительной оптикой 20х-1600х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Исследования в отраженном свете при прямом освещении через объектив.
• Исследования зеленой и синей областях видимой люминесценции и в обычном свете.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.
• Освещение Кёлера позволяет полностью реализовывать разрешающую способность.
• Тринокулярная конструкция позволяет одновременно вести наблюдение в окуляры и записывать необходимые файлы.
• Комфортный угол наклона окулярных тубусов 30⁰.
• Тубус визуализации позволяет использовать оптические адаптеры различных увеличений.
• Механизм фокусировки с регулятором усилия хода и блокировкой.

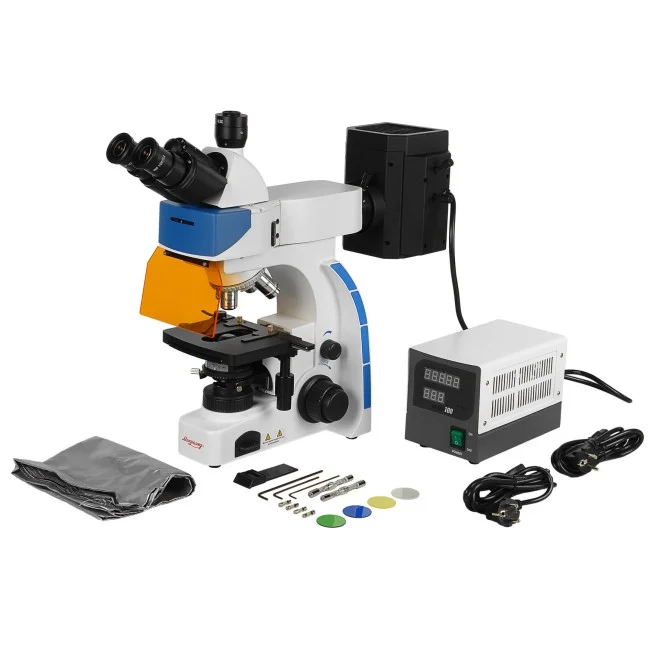

Комплектация

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки
• Револьвер на 5 гнезд для объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20:80
• Столик прямоугольный механический 156x138мм, керамический, перемещение препарата X-Y – 76x54 мм (установлен)
• Насадка флюоресцентная с фонарем ртутной лампы, c синим и зеленым фильтрами возбуждения, блоком питания и кабелями питания
• Центрируемый конденсор Аббе светлого поля регулируемый по высоте, N.А.=0.90/1.25 oil со слотом для слайдеров (установлен)
• Объектив Plan 4х/0.10 ∞/0.17
• Объектив Plan 10х/0.25 ∞/0.17
• Объектив Plan 40х/0.70 ∞/0.17 (подпружиненный)
• Объектив Plan 100х oil/1.25 ∞/0.17 (подпружиненный)
• Окуляр WF 10х/22 мм – 2 шт
• Наглазники на окуляры – 2 шт
• Адаптер С-mount 0.5х
• Набор светофильтров Ø38 мм (голубой, зеленый, желтый, матовый)

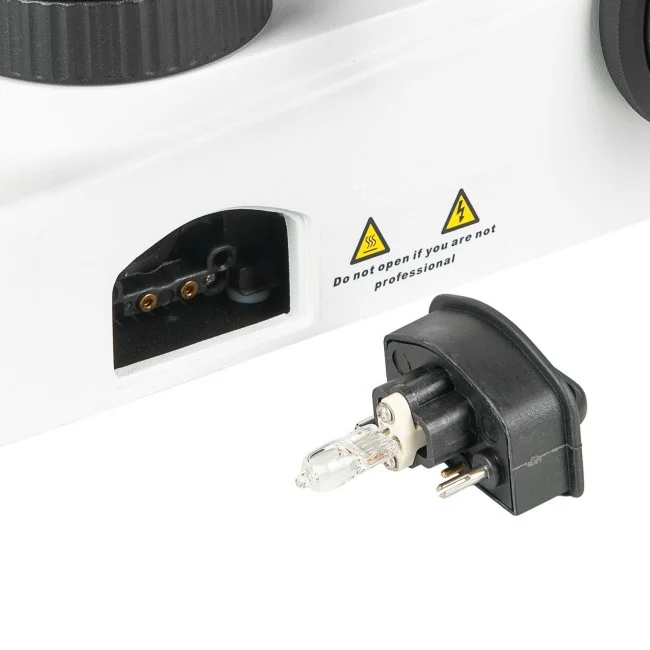

• Лампа галогенная 20 Вт / 6 В, цоколь G4 (установлена)
• Лампа ртутная 100 Вт – 2 шт
• Ключ шестигранный 2 мм
• Ключ шестигранный 2.5 мм
• Ключ шестигранный 3 мм
• Предохранитель запасной 5 А / 250 В – 2 шт
• Предохранитель запасной 3.15 А / 250 В – 2 шт
• Чехол пылезащитный
• Руководство по эксплуатации

Дополнительно:

• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 50:50
• Насадка бинокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Насадка флюоресцентная с фонарем ртутной лампы, с ультрафиолетовым и фиолетовым фильтрами возбуждения, блоком питания и кабелями питания.
• Столик прямоугольный механический 185х177 мм, безреечный, перемещение препарата X-Y – 75х50 мм
• Столик прямоугольный механический 156x138 мм, керамический, перемещение препарата X-Y – 76x54 мм, препаратодержатель со стеклом
• Столик с подогревом и контроллером
• Объектив Plan 20х/0.45 ∞/0.17
• Объектив Plan 60х/0.80 ∞/0.17 (подпружиненный)
• Объектив Plan Fluor 10х/0.35 ∞/-
• Объектив Plan Fluor 20х/0.45 ∞/0.17
• Объектив Plan Fluor 40х/0.85 ∞/0.17 (подпружиненный)
• Объектив Plan Fluor 60х/0.80 ∞/0.17 (подпружиненный)
• Объектив Plan Fluor 100х/1.3 ∞/0.18 oil (подпружиненный)
• Окуляр W 10х/22 мм со шкалой
• Окуляр WF 16х/13 мм Plan – 2 шт
• Окуляр WF 5х/18 мм – 2 шт
• Слайдер темного поля
• Конденсор темного поля N.А.=0.83–0.91
• Конденсор темного поля иммерсионный N.А.=1.36-1.25
• Слайдер фазового контраста 10х
• Слайдер фазового контраста 20х
• Набор фазовых слайдеров 40х/60x/100x
• Турельное устройство фазового контраста с объективами Plan 10x, Plan 20x, Plan 40x (S), Plan 100x (S, oil ), Positive
• Поляризатор и анализатор для простой поляризации
• Видеоокуляр с ПО
• LCD монитор USB 2.0
• Адаптер С-mount 0.25х
• Адаптер С-mount 0.65х
• Адаптер С-mount 1х
• Адаптер для зеркальной камеры Nikon
• Адаптер для зеркальной камеры Canon
• Калибровочный слайд X-Y
• Стекло покровное (0,17 мм), 100 шт
• Стекло предметное 26х77 мм (1,0-1,2 мм), 50 шт
• Стекло предметное 26х77 мм (1,0-1,2 мм) с лункой, 50 шт
• Масло иммерсионное
• Масло иммерсионное нефлюоресцирующее
• Ортоксилол
