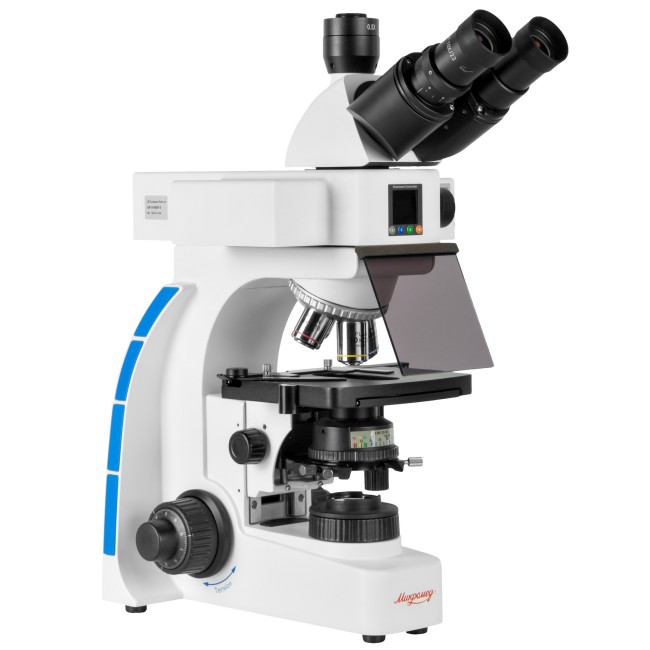

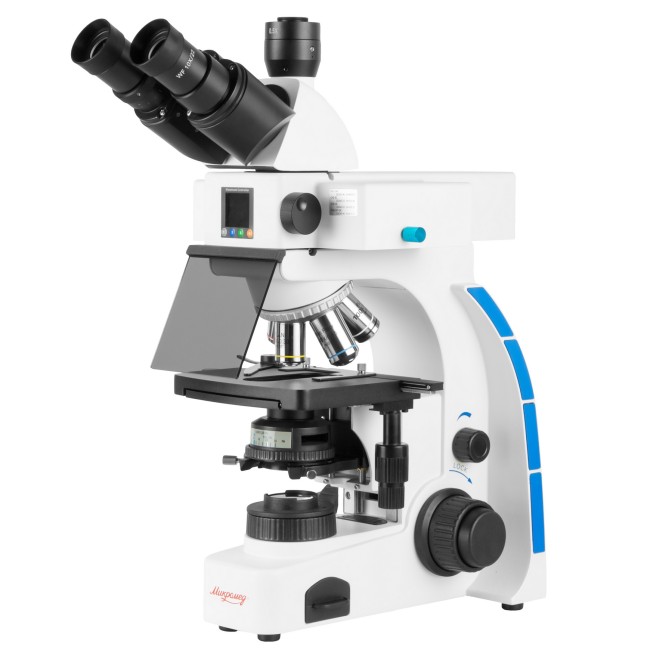

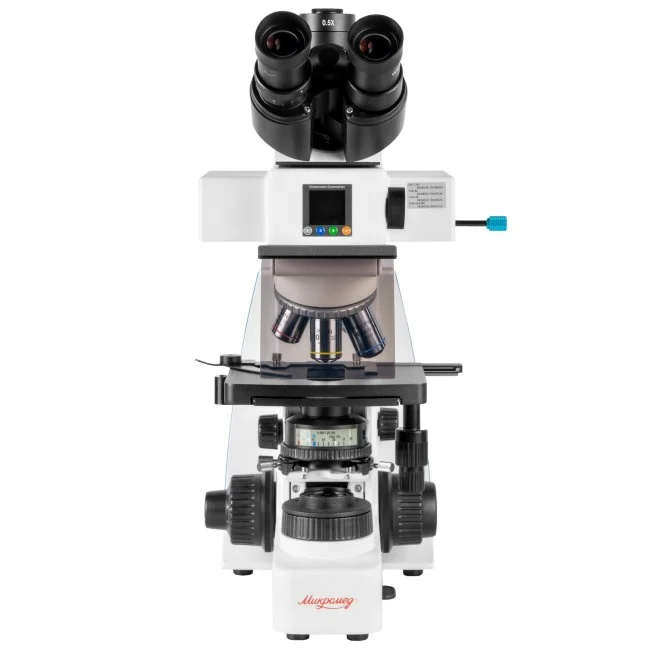

Микроскоп Микромед 3 (вариант ЛЮМ 4 Е LED) тринокулярный

Микроскоп Микромед 3 (вариант ЛЮМ 4Е LED) применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

Микроскоп построен по оптической схеме «бесконечность» и включает визуальную насадку типа ICO Infinitive с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит светодиодный модуль осветителя отраженного света с электронным управлением люминесцентными фильтрами и интенсивностью излучения.

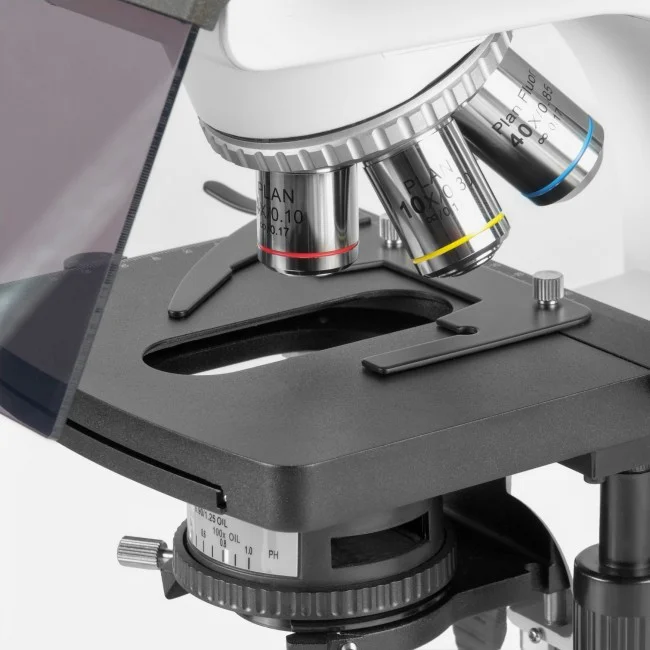

В базовый комплект микроскопа входят специальные объективы Plan 4х/0.10, Plan 10х/0.30, Plan 100x/1.25 oil и флюоритовый объектив Plan Fluor 40х/0.85. Объективы скорректированы на бесконечность, покровное стекло толщиной 0,17 мм и специально предназначены для работы с люминесценцией. Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает плоское изображение с высоким разрешением по всему полю. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

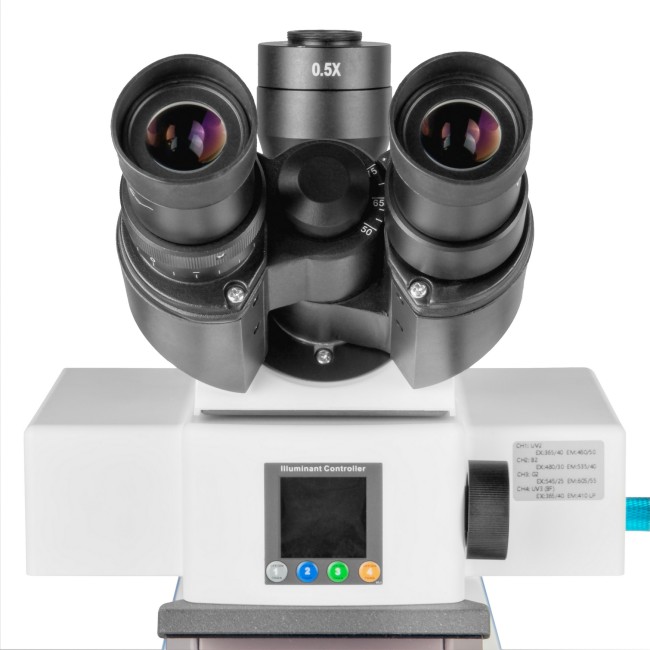

Визуальная насадка

Тринокулярная визуальная насадка ICO Infinitive предназначена для работы с микроскопами исследовательского класса рассчитанных на бесконечность. Насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Использование камеры

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Конструкция насадки с распределением света 20:80 позволяет проводить визуальное наблюдение через оптические окуляры и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовый вариант входит адаптер с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с форматом сенсора 1/2.5"-1/3".

Люминесцентные исследования

Осветительный модуль микроскопа позволяет проводить исследования в свете видимой люминесценции в 4 спектральных областях с помощью схемы прямого освещения предмета через объектив. Модуль имеет четыре люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Люминесцентный модуль имеет четыре спектральных канала:

• CH1 соответствует ультрафиолетовому-фиолетовому диапазону UV2
• СН2 соответствует синему диапазону В2
• СН3 соответствует зеленому диапазону G2
• СН4 соответствует ультрафиолетовому диапазону UV3.

Для науки и здравоохранения

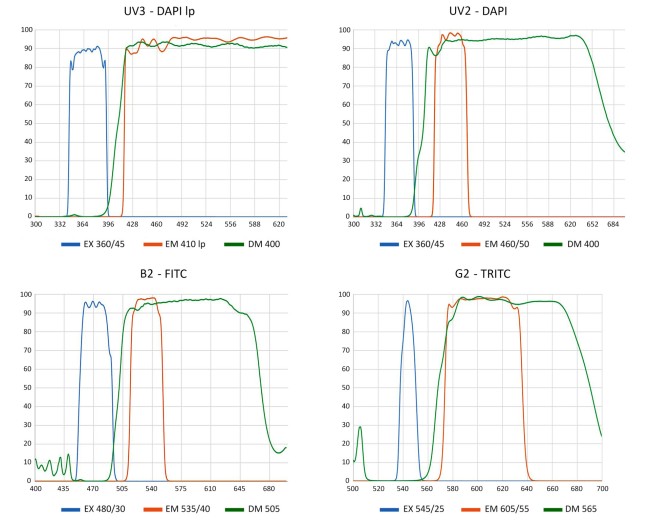

Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. Исследования осуществляются в любой из всех наиболее востребованных в биологии спектральных областей возбуждения люминесценции:

• UV2: Спектр возбуждения 360/45, эмиссия 460/50
• B2: Спектр возбуждения 480/30, эмиссия 535/40
• G2: Спектр возбуждения 545/25, эмиссия 605/55
• UV3: Спектр возбуждения 360/45, эмиссия 410LP

Четыре спектральные области позволяют исследовать препараты, окрашенные наиболее распространенными флюорохромами типов FITC, TRITC и DAPI, и исследовать большинство препаратов, имеющих свойства автолюминесценции. Это позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители заболеваний, может проводиться диагностика раковых заболеваний, определение белка в тканях, исследование биологических мембран и многое другое.

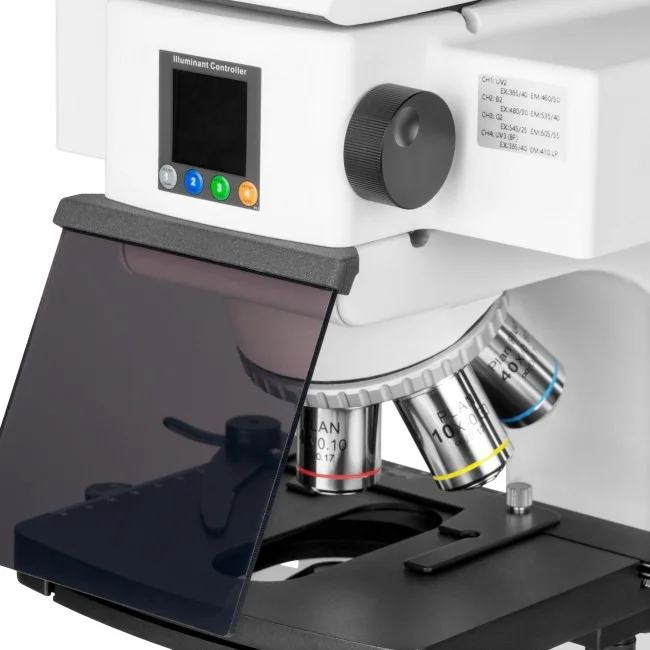

Электронное управление

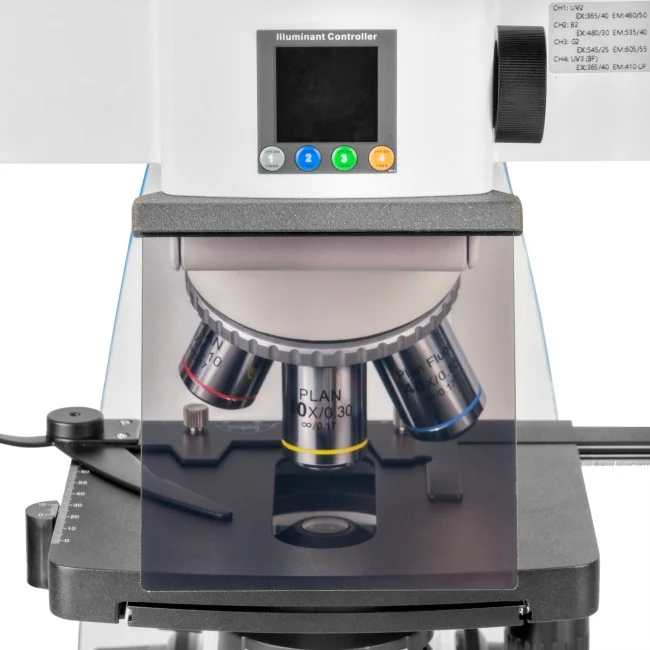

Каретка с люминесцентными блоками управляется электронным сервоприводом, что позволяет устанавливать нужный спектральный диапазон нажатием кнопки. Управление интенсивностью излучения осуществляется цифровым валкодером и имеет память установок. Выбранный спектральный диапазон и значения последних установок индицируется на 1,5-дюймовом LED дисплее в интуитивно понятном формате.

Композитный светодиод

В качестве источника света применен мощный композитный светодиод, создающий концентрированный свет высокой интенсивности с широким спектром излучения, охватывающим все четыре диапазона. Срок службы светодиода более 30 000 часов. В отличие от широко распространенных ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим и в процессе работы нагревается незначительно. Встроенная система охлаждения с вентилятором эффективно уменьшают дрейф люминесценции.

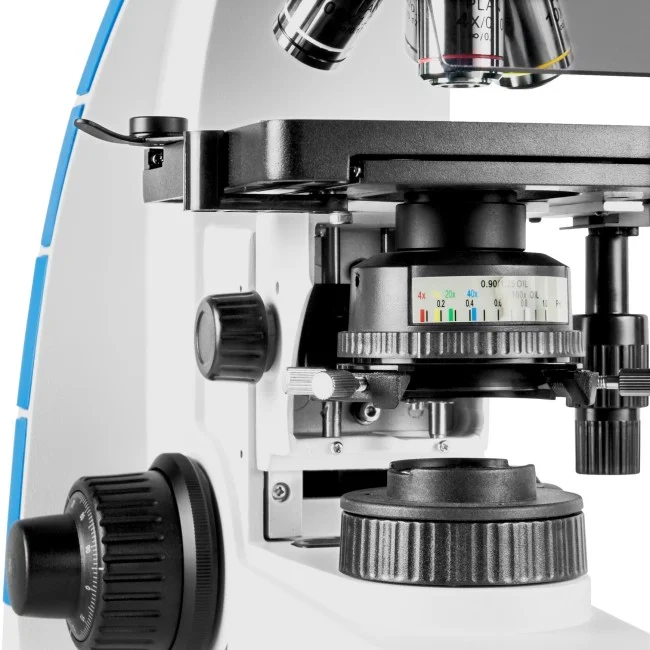

Осветительная система Кёлера

Микроскоп оснащен осветительной системой проходящего света Кёлера. Тринокулярная конструкция с разделением светового потока требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных изображений. Схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой.

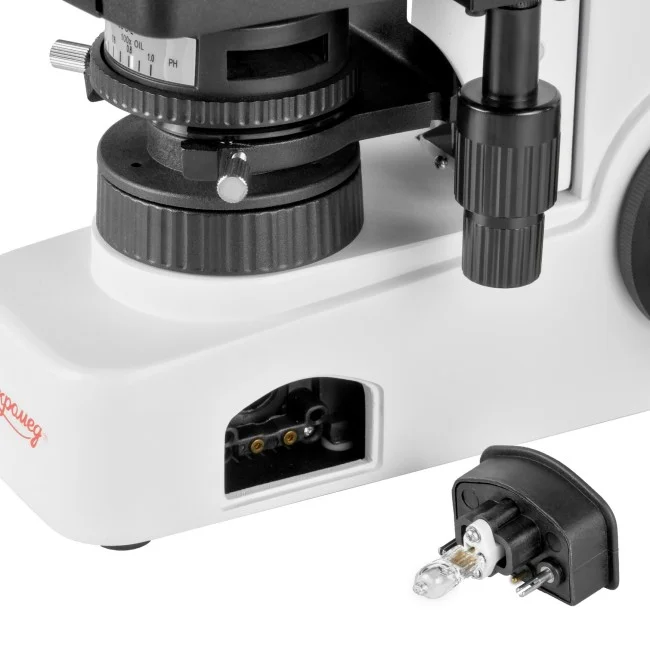

В конденсоре предусмотрен слот для дополнительных слайдеров. В качестве источника проходящего света используется галогенная лампа 20Вт на пониженное напряжение 6В.

Механика микроскопа

Фокусировка микроскопа осуществляется механизмом, расположенным в штативе микроскопа. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, оборудован регулятором усилия хода и блокировкой хода. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения предметного столика составляет 20 мм. Цена деления тонкой фокусировки – 1 мкм.

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 156х138 мм со съемным препаратодержателем. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 76-54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены из алюминиевого сплава методом литья под давлением, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

• Увеличение 40х-1000х. С дополнительной оптикой 20х-1600х.
• Оптическая система скорректирована на бесконечность.
• Освещение Кёлера позволяет полностью реализовывать разрешающую способность.
• Четыре спектральных диапазона люминесценции с прямым освещением через объектив.
• Электронное управление и индикация на LED дисплее.
• Композитный светодиод высокой яркости, большим сроком службы и малым нагревом.
• Тринокулярная насадка для наблюдения в окуляры и одновременного вывода данных.
• Комфортный угол наклона окулярных тубусов 30⁰.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.

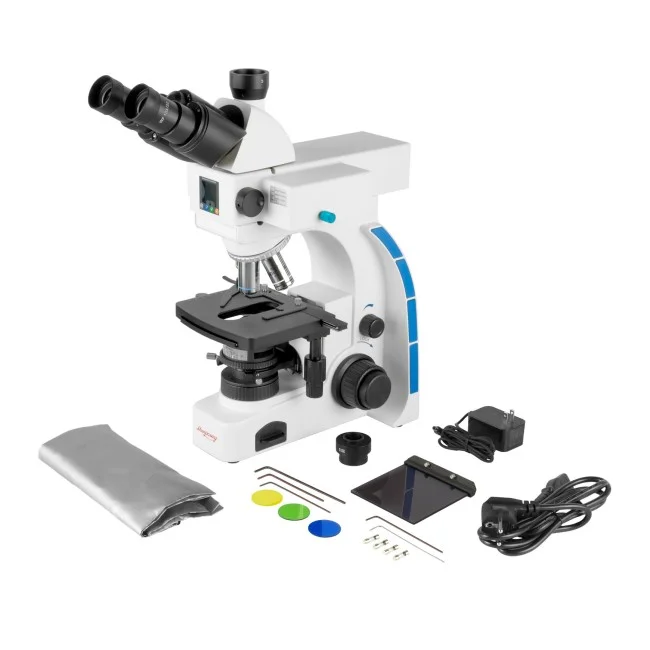

Комплектация

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки
• Револьвер на 5 гнезд для объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20:80
• Столик прямоугольный механический 156x138мм, перемещение препарата X-Y – 76x54 мм (установлен)
• Насадка люминесцентная c электронным управлением, UV2, UV3, B2 и G2 оптическими блоками, светодиодным источником света и защитным УФ-экраном
• Центрируемый конденсор Аббе светлого поля регулируемый по высоте, N.А.=0.90/1.25 oil со слотом для слайдеров (установлен)
• Объектив Plan 4х/0.10 ∞/0.17
• Объектив Plan 10х/0.30 ∞/0.17
• Объектив Plan 100х oil/1.25 ∞/0.17 (подпружиненный)
• Окуляр WF 10х/22 мм – 2 шт
• Наглазники на окуляры – 2 шт
• Адаптер C-mount 0.5х
• Набор светофильтров Ø38 мм (голубой, зеленый, желтый, матовый)
• Лампа галогенная 20Вт / 6В, цоколь G4 (установлена)
• Ключ шестигранный 2 мм
• Ключ шестигранный 2.5 мм
• Ключ шестигранный 3 мм
• Ключ шестигранный удлиненный 1.5 мм
• Ключ шестигранный удлиненный 2 мм
• Кабель питания
• Адаптер сетевой 12В / 2А
• Предохранитель запасной 5А / 250В – 2 шт
• Предохранитель запасной 3.15А / 250В – 2 шт
• Чехол пылезащитный
• Руководство по эксплуатации

Дополнительно:

• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 50:50
• Насадка бинокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Столик прямоугольный механический 185х177мм, безреечный, перемещение препарата X-Y – 75х50 мм
• Столик прямоугольный механический 156x138мм, керамический, перемещение препарата X-Y – 76x54 мм, препаратодержатель со стеклом
• Столик с подогревом и контроллером
• Объектив Plan 20х/0.45 ∞/0.17
• Объектив Plan 60х/0.80 ∞/0.17 (подпружиненный)
• Объектив Plan Fluor 10х/0.35 ∞/-
• Объектив Plan Fluor 20х/0.45 ∞/0.17
• Объектив Plan Fluor 100х/1.3 ∞/0.18 oil (подпружиненный)
• Окуляр W 10х/22 мм со шкалой
• Окуляр WF 16х/13 мм Plan – 2 шт
• Окуляр WF 5х/18 мм – 2 шт
• Слайдер темного поля
• Конденсор темного поля N.А.=0.83-0.91
• Конденсор темного поля иммерсионный N.А.=1.36-1.25
• Слайдер фазового контраста 10х
• Слайдер фазового контраста 20х
• Набор фазовых слайдеров 40х/60x/100x
• Турельное ФКУ с объективами Plan 10x, Plan 20x, Plan 40x, Plan 100x oil, Positive
• Поляризатор и анализатор для простой поляризации
• Видеоокуляр с ПО
• LCD монитор USB 2.0
• Адаптер C-mount 0.25х
• Адаптер C-mount 0.65х
• Адаптер C-mount 1х
• Адаптер для зеркальной камеры Nikon
• Адаптер для зеркальной камеры Canon
• Калибровочный слайд X-Y
• Стекло покровное (0.17 мм), 100 шт
• Стекло предметное 26х77 мм (1.0-1.2 мм), 50 шт
• Стекло предметное 26х77 мм (1.0-1.2 мм) с лункой, 50 шт
• Масло иммерсионное
• Масло иммерсионное нефлюоресцирующее
• Ортоксилол
