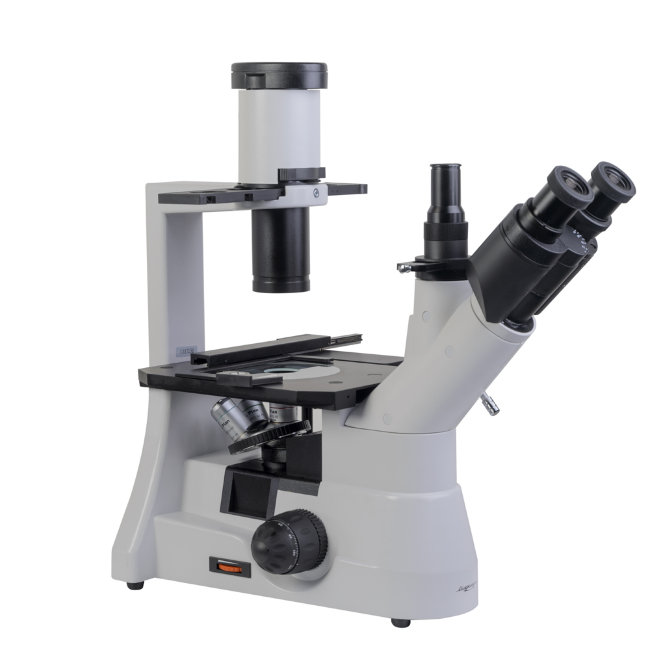

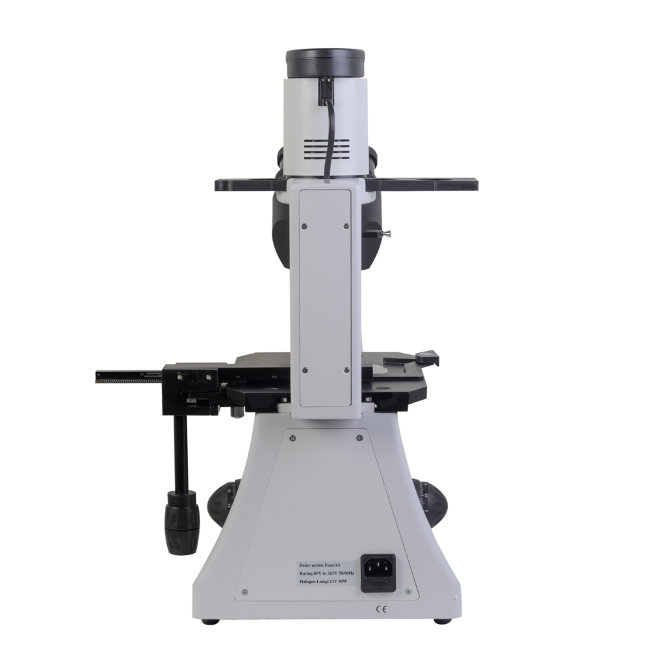

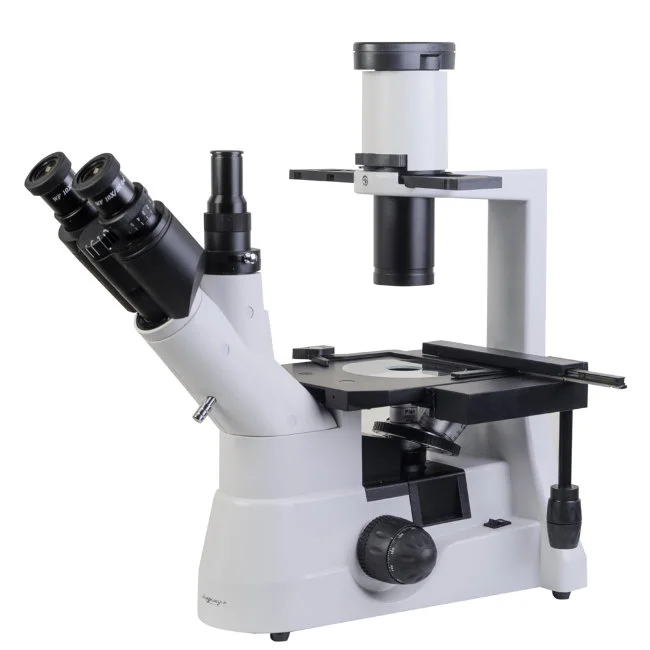

Микроскоп Микромед И

Тринокулярный инвертированный микроскоп Микромед И применяется для исследований малоконтрастных клеточных культур тканей, жидкостей и их осадков в лабораторной посуде в проходящем свете по методу светлого поля и методом фазового контраста с помощью входящего в комплект устройства. Благодаря этому, с помощью микроскопа могут проводиться исследования структур, имеющих предельно низкий контраст. Широкие возможности микроскопа Микромед И делают его незаменимым в биологии, химии, фармацевтике, сельском хозяйстве, для исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс - диагностики различных заболеваний и выявления скрытых инфекций, в санитарно-эпидемиологическом надзоре, для экспертиз в криминалистике и во многих других областях. Также он с успехом используется в высших учебных заведениях.

Инвертированное строение микроскопа Микромед И позволяет проводить исследования крупных прозрачных образцов и жидкостей в лабораторной посуде высотой до 70 мм. При необходимости можно установить посуду с высотой до 150 мм, что достигается удалением конденсора осветительной системы с некоторым ухудшением качества освещения.

Оптика высокого класса

Микроскоп Микромед И имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, оптический переключатель светового потока на канал визуализации. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.

В базовый комплект микроскопа Микромед И входит четыре объектива с планахроматической коррекцией - 4x/0.1, 10x/0.25 Ph, 20х/0.4 Ph и 40x/0.6. Объективы 10x/0.25 Ph, 20х/0.4 Ph предназначены для работы с входящим в комплект микроскопа фазово-контрастным устройством. Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений.

Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве с пятью гнездами для объективов. Это позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями. Все объективы имеют увеличенное рабочее расстояние и рассчитаны на использование лабораторной посуды с толщиной дна до 1,5 мм.

Профессиональное освещение

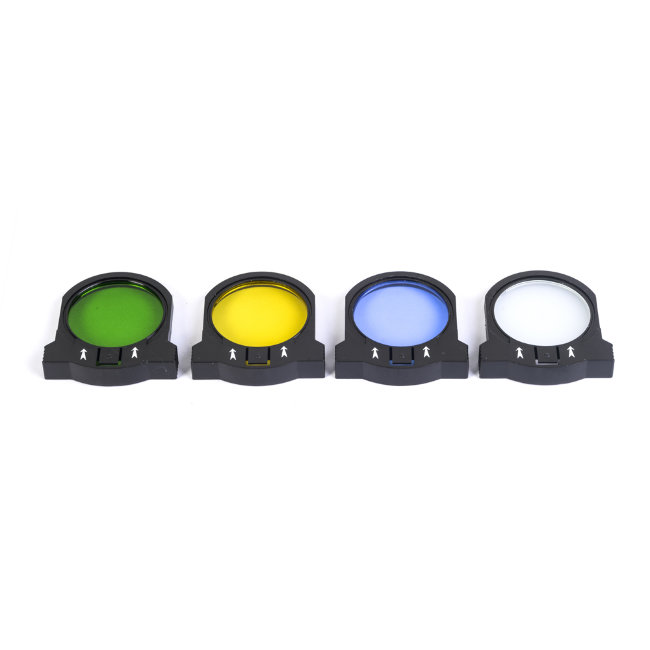

В осветительную систему светлого поля микроскопа входит центрируемый конденсор Аббе с апертурной диафрагмой, коллектор с полевой диафрагмой и галогенная лампа с регулируемой яркостью. Блок питания встроен в основание микроскопа. В конструкции осветительной системы предусмотрена выдвижная каретка, с помощью которой можно использовать входящие в базовый комплект светофильтры. Фильтры могут быть использованы для повышения контраста при исследованиях и записи файлов. Также использование светофильтров, особенно зеленого позволяет отчасти уменьшить хроматические аберрации объективов и улучшить качество изображения. В комплекте к микроскопу идут 4 светофильтра:

• Зеленый интерференционный фильтр LB6 – используется при фазово-контрастном методе для повышения видимого контраста.
• Желтый фильтр JB2 – для уменьшения цветовой температуры и коррекции цветового баланса при использовании окулярной камеры. Поглощает сине-голубую часть спектра.
• Голубой фильтр QB21 - для увеличения цветовой температуры и коррекции цветового баланса. Поглощает желто-красную красную часть спектра.
• Матовый фильтр применяется для рассеяния света. Позволяет выровнять свет источника и улучшить равномерность освещенности поля зрения. Фильтр наиболее эффективен при использовании объективов малого увеличения.

Оптика и цифра

Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов (видеоокуляр в комплект поставки микроскопа не входит). Камера устанавливается в вертикальный выход канала визуализации – третий тубус. Посадочный диаметр тубуса стандартизован и составляет 23,2 мм, что позволяет устанавливать камеры различных типов.

Прецизионная фокусировка

Фокусировка микроскопа осуществляется перемещением револьверной головки по высоте. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки. Механизм обеспечивает величину хода револьверного устройства 38 мм и включает в себя регулятор усилия хода и ограничитель перемещения.

Точная и надежная механика

Микроскоп Микромед И оборудован механическим двухкоординатным предметным столиком с размерами 170х240 мм, обеспечивающим перемещение образца по осям X и Y в пределах 80х120 мм. Для исследований в лабораторной посуде, такой как чашки Петри и планшеты Террасаки с предметным столиком могут быть использованы дополнительные рамки, соответствующие форме и размеру используемой посуды. При необходимости работы с посудой больших размеров для столика предусмотрена дополнительная вставка, увеличивающая его рабочую поверхность.

Микроскоп Микромед И имеет полностью металлическую ударопрочную конструкцию, что гарантирует стабильность конструкции и сохранение точности настроек. Штатив и основание микроскопа имеют покрытие с антистатическими свойствами.

Особенности:

• Увеличение 40х - 400х. С дополнительной оптикой 20х-800х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Объективы с планахроматической коррекцией обеспечивают высокое качество изображения по всему полю зрения.
• Инвертированное строение позволяет проводить исследования в лабораторной посуде высотой до 150 мм.
• Исследования как по методу светлого поля, так и методом фазового контраста, позволяющего исследовать препараты с очень низким контрастом.
• Третий тубус позволяет использовать цифровые камеры - видеоокуляры различных типов.
• Механизм грубой и тонкой фокусировки с регулятором усилия и ограничителем хода.

Комплектация

• Штатив микроскопа со встроенным источником питания, кронштейном осветителя и тринокулярной насадкой с углом наклона окулярных тубусов 45⁰ – 1 шт
• Револьверное устройство на 5 гнезд – 1 шт

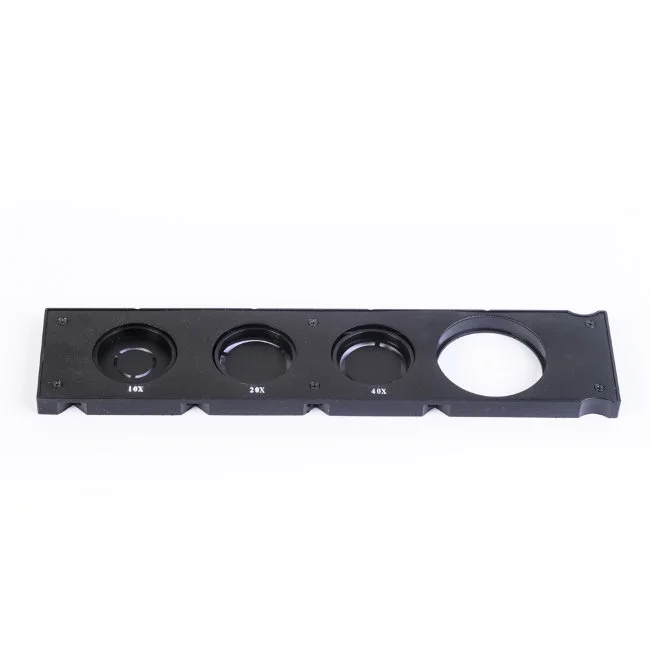

• Каретка с фазово-контрастным устройством – 1 шт
• Осветитель проходящего света – 1 шт
• Объектив планахромат PLAN 4х / 0,10 - 1 шт
• Объектив планахромат PLAN 10х / 0,25 (фазовый) - 1 шт
• Объектив планахромат PLAN 20х/0,40 (фазовый) - 1 шт
• Объектив планахромат PLAN 40х/0,60- 1 шт
• Окуляр широкопольный WF10х/22 – 2 шт
• Наглазники окулярные – 2 шт

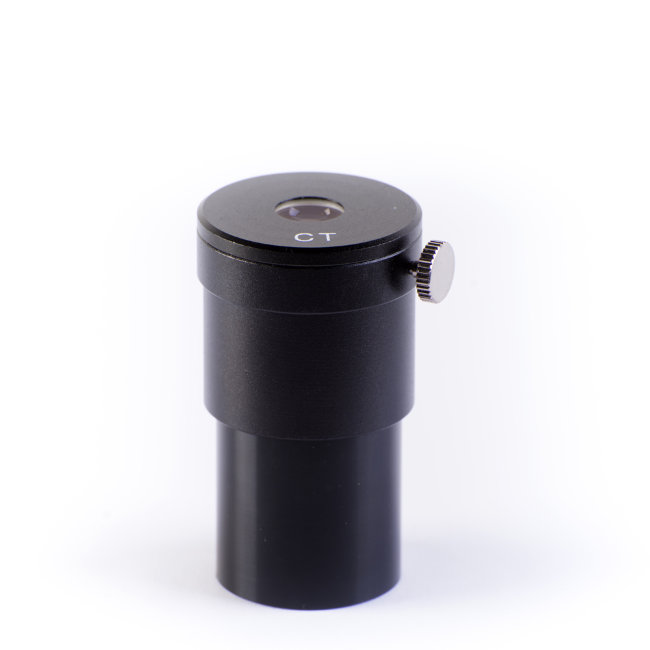

• Микроскоп «СТ» вспомогательный – 1 шт
• Двухкоординатный предметный столик – 1 шт
• Препаратоводитель – 1 шт

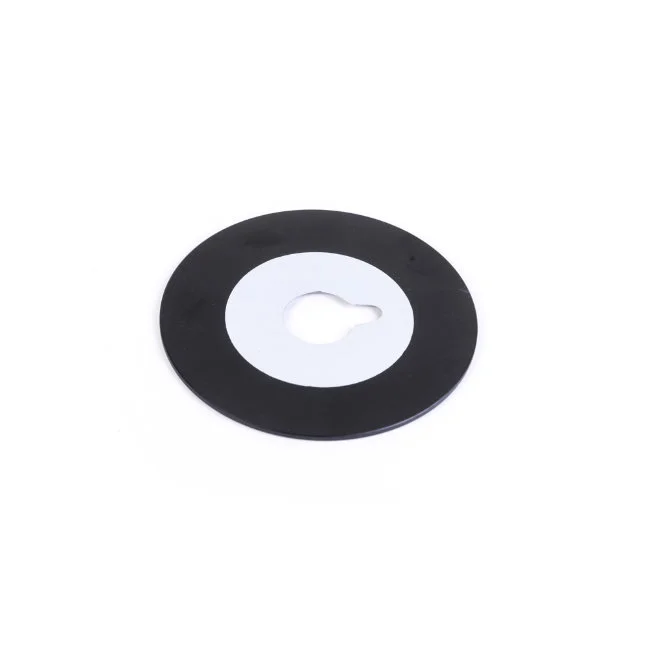

• Вкладыш для предметного столика круглый – 2 шт
• Вставка для предметного столика – 1 шт

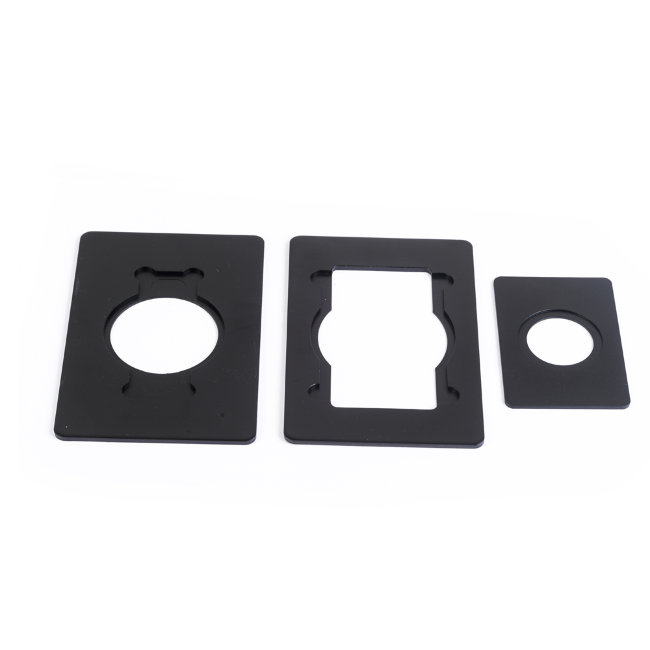

• Рамка – 1 шт
• Светофильтр LB6 интерференционный (зеленый) в оправе – 1 шт
• Светофильтр QB21 (голубой) в оправе – 1 шт
• Светофильтр JB2 (желтый) в оправе – 1 шт
• Светофильтр матовый в оправе – 1 шт
• Винты центрировочные – 2 шт
• Ключ шестигранный для винта фиксации конденсора – 1 шт
• Лампа галогенная 12В/30Вт – 2 шт
• Вставка плавкая – 3 шт
• Винт фиксации конденсора – 1 шт
• Чехол пылезащитный – 1 шт
• Сетевой кабель – 1 шт
• Руководство по эксплуатации – 1 шт
