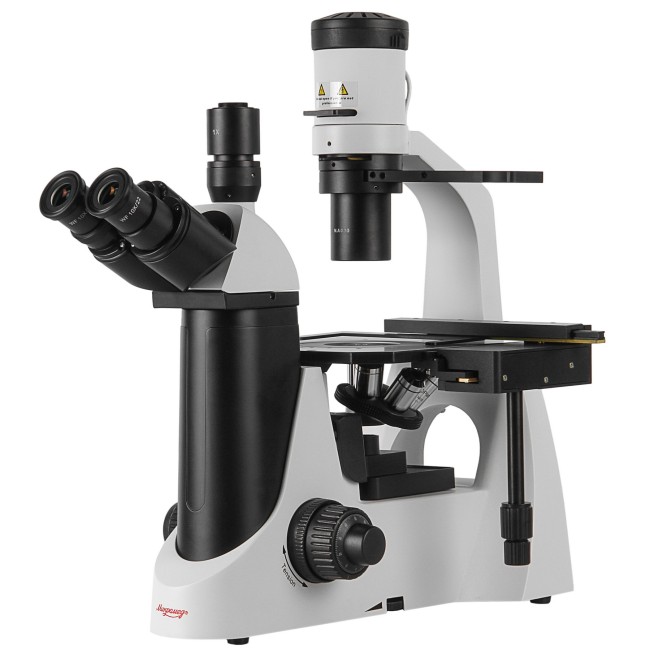

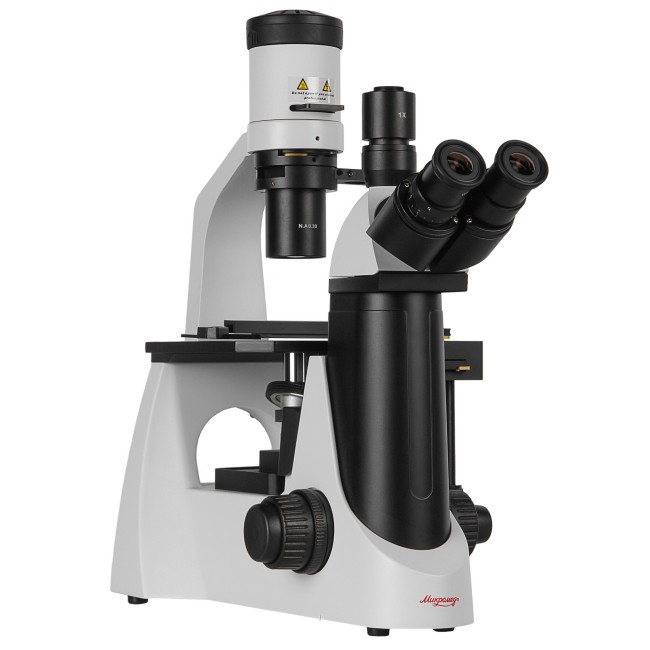

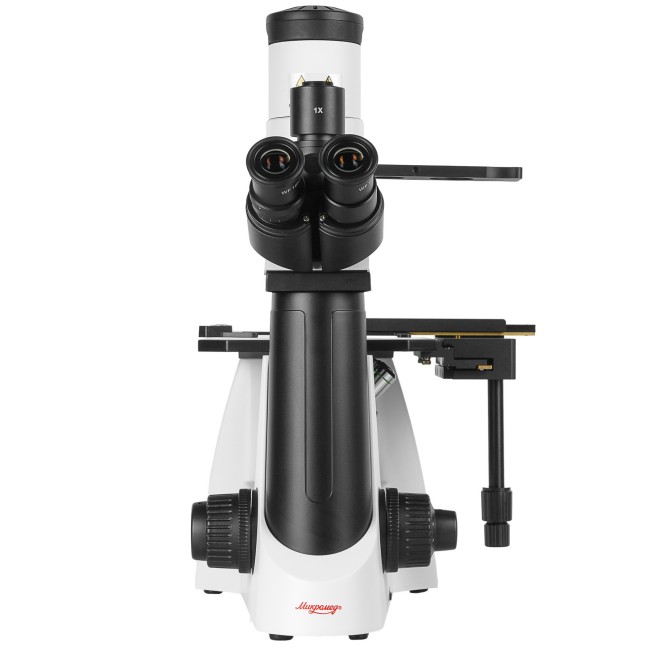

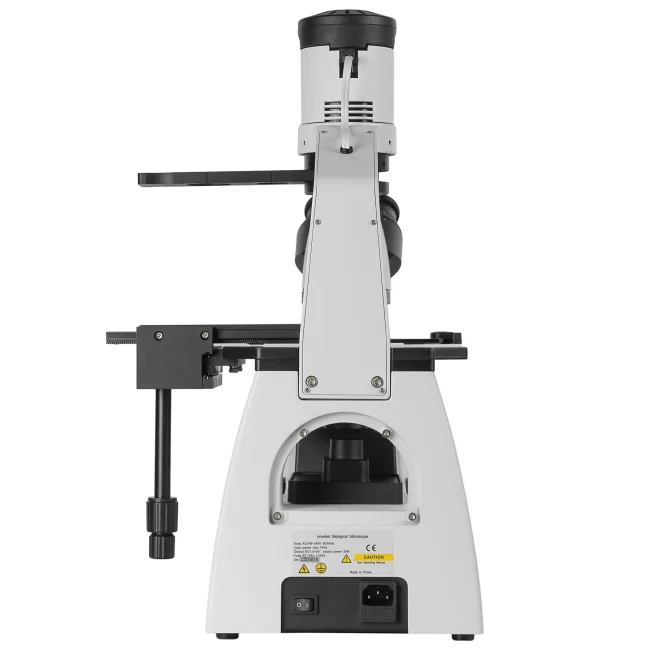

Микроскоп Микромед И-1 LED

Микроскоп Микромед И-1 LED применяется для исследования биологических объектов в проходящем свете методами светлого поля и фазового контраста. Это позволяет проводить исследования пищевых продуктов, применять микроскоп в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах санитарно-эпидемиологического контроля. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать препараты в лабораторной посуде – кюветах и чашках Петри.

Микроскоп построен по оптической схеме «бесконечность» и включает визуальную насадку с окулярными тубусами и каналом визуализации, объективы и конденсорный осветитель проходящего света на мощном светодиоде, предназначенный как для работы методом светлого поля, так и методом фазового контраста.

В базовый комплект микроскопа входят биологические объективы c коррекцией на бесконечность LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60. Для исследований методом фазового контраста микроскоп укомплектован фазовым объективом LWD Plan PH 10x/0.25P. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10, LWD Plan 60х/0.70, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P.

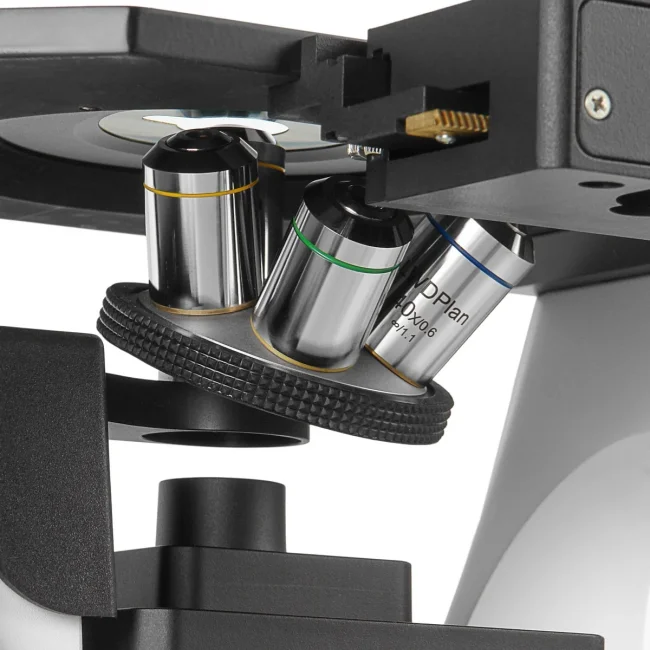

Объективы имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1,1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве рассчитанном на 5 объективов.

Визуальная насадка

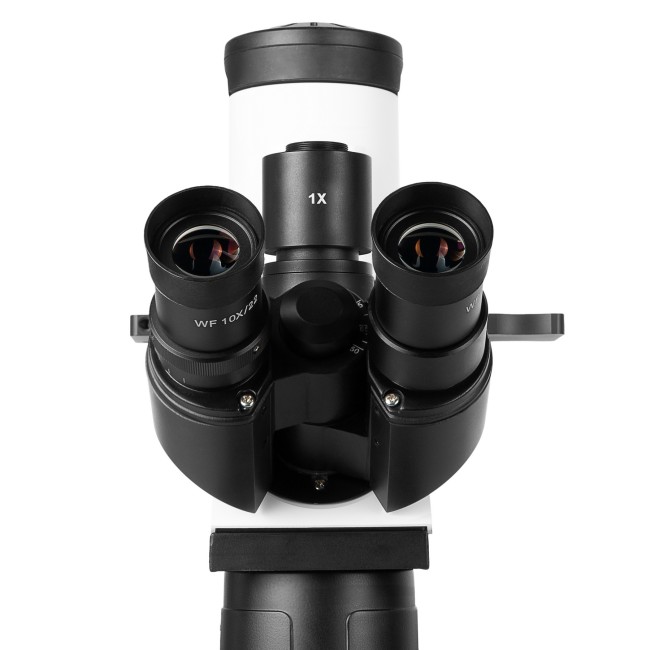

Тринокулярная визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Канал визуализации

Тринокулярная визуальная насадка микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Благодаря конструкции с распределением света 20:80 возможно наблюдение через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount.

Фазовый контраст и светлое поле

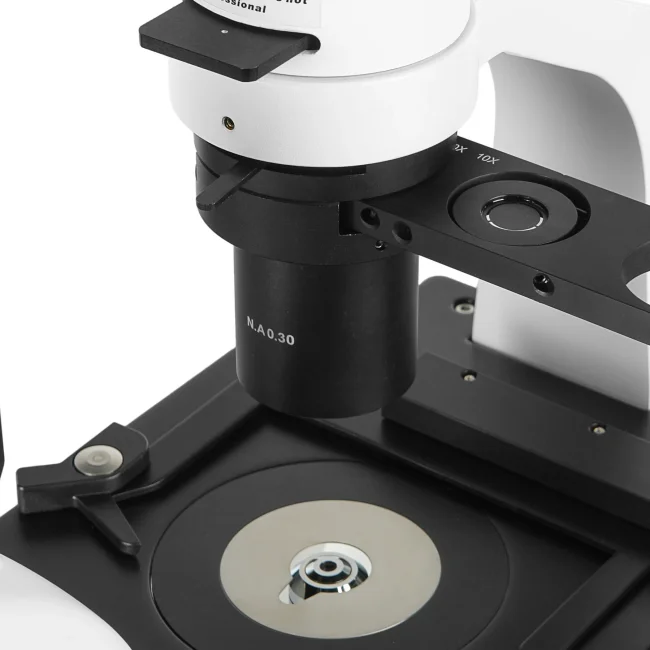

Микроскоп оснащен осветителем проходящего света снабженным конденсором с N.A.=0.30 с апертурной диафрагмой и слотом для цветных светофильтров. В качестве источника света применен светодиод 3Вт теплого белого спектра излучения. Для питания осветителя предназначено стабилизированная схема постоянного тока, встроенная в основание микроскопа. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде.

С осветителем можно работать как в светлом поле, так и по методу фазового контраста, позволяющему исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовая диафрагма рассчитана на входящий в комплект объектив с увеличением 10х и снабжена винтами центрировки. Для юстировки фазовых колец в комплекте микроскопа имеется центрирующий окуляр. В комплекте к микроскопу идут цветные светофильтры – желтый, голубой и зеленый. Фильтры устанавливаются в слот осветителя с помощью держателя.

Фокусировка микроскопа

Фокусировка осуществляется перемещением по оптической оси револьверного устройства с объективами. Механизмом фокусировки расположен в штативе и имеет коаксиальный привод с рукоятками грубой и тонкой фокусировки и регулятором усилия хода. В микроскопе использован прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов. Диапазон перемещения револьвера составляет 15 мм. Цена деления тонкой фокусировки – 1 мкм.

Предметный столик

Микроскоп имеет инвертированное строение и оборудован неподвижным предметным столиком увеличенного размера 200х235 мм. Панель столика изготовлена из твердого алюминиевого сплава толщиной 10 мм и предназначена для размещения крупных и тяжелых объектов массой до 5 кг. В комплекте микроскопа металлические предметные вставки: круглая Ø110 и прямоугольная 128х86 мм. Столик комплектуется съемным механическим препаратоводителем обеспечивающим перемещение объекта в направлениях X и Y в диапазоне 120-80 мм. Перемещение осуществляется зубчато-реечными приводами с управлением коаксиальными рукоятками.

Особенности:

• Инвертированное строение.
• Увеличение 100х-400х. С дополнительной оптикой 20х-960х.
• Исследования в светлом поле и методом фазового контраста в базовой комплектации.
• Возможно исследование образцов в лабораторной посуде.
• Усиленный предметный столик с препаратоводителем.
• Светодиодный осветитель проходящего света.
• Комфортный угол наклона окулярных тубусов 30⁰.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.

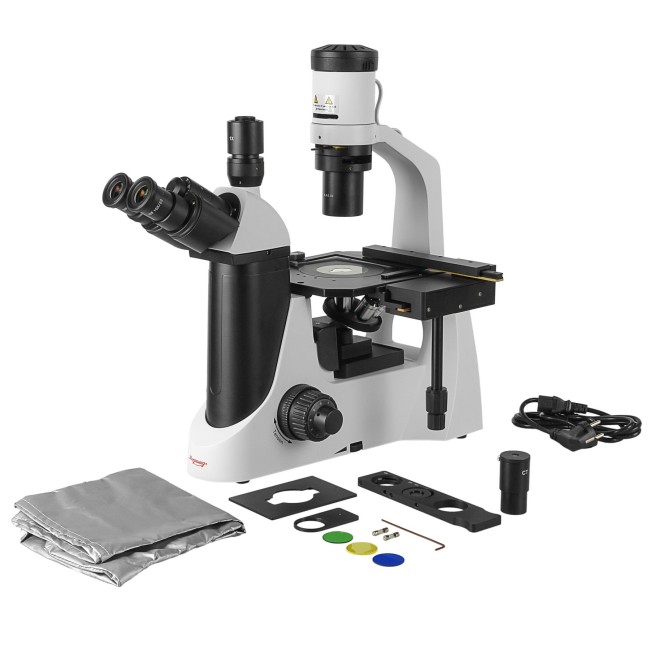

Комплектация

• Инвертированный штатив со встроенным в основание блоком питания, неподвижным предметным столиком, осветителем и механизмом фокусировки
• Револьвер на 5 объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20:80
• Препаратоводитель механический с коаксиальным механизмом перемещения X-Y
• Осветитель светлого поля на светодиоде с конденсором N.А.=0.30 со слотами для PH слайдера и светофильтров (установлен)
• Объектив LWD Plan 10х/0.25 ∞/1.1
• Объектив LWD Plan 20х/0.40 ∞/1.1
• Объектив LWD Plan 40х/0.60 ∞/1.1
• Объектив LWD Plan РН 10х/0.25 Р ∞/1.1
• Окуляр WF 10х/22 мм – 2 шт
• Наглазники на окуляры – 2 шт
• Слайдер фазового контраста 10х
• Цетрировочный окуляр СТ
• Держатель цветных светофильтров
• Набор светофильтров Ø34 мм (голубой, зеленый, желтый)
• Предметная вставка круглая Ø110 мм
• Предметная вставка прямоугольная 128х86 мм
• Адаптер С-mount 1х
• Ключ шестигранный
• Предохранитель запасной 3.15А / 250В – 2 шт
• Кабель питания
• Чехол пылезащитный
• Руководство по эксплуатации

Дополнительно:

• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 50:50
• Объектив LWD Plan 4х/0.10 ∞/1.1
• Объектив LWD Plan 60х/0.70 ∞/1.1
• Объектив LWD Plan РН 20х/0.40 Р ∞/1.1
• Объектив LWD Plan РН 40х/0.60 Р ∞/1.1
• Слайдер фазового контраста 10х/20х/40х
• Окуляр W 10х/22 мм со шкалой
• Окуляр WF 16х/13 мм Plan – 2 шт
• Окуляр WF 5х/18 мм – 2 шт
• Адаптер С-mount 0.25х
• Адаптер С-mount 0.5х
• Адаптер С-mount 0.65х
• Адаптер для зеркальной камеры Nikon
• Видеоокуляр с ПО
• LCD монитор USB 2.0
• Калибровочный слайд X-Y
