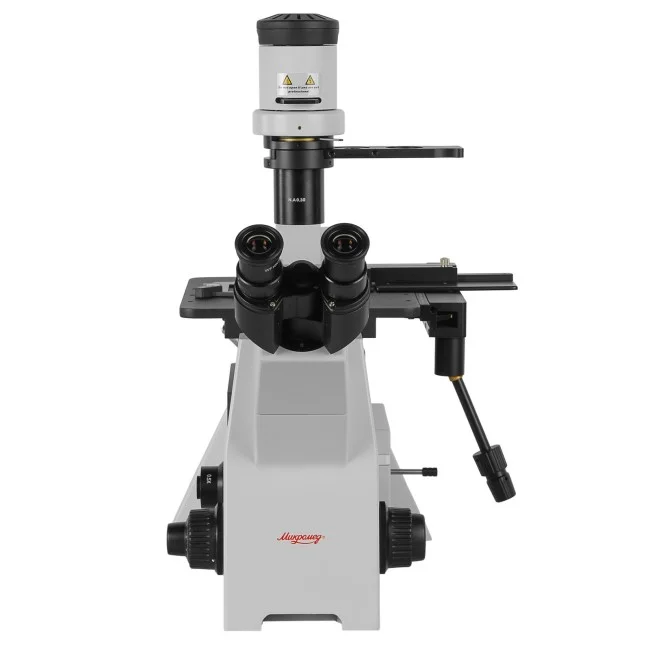

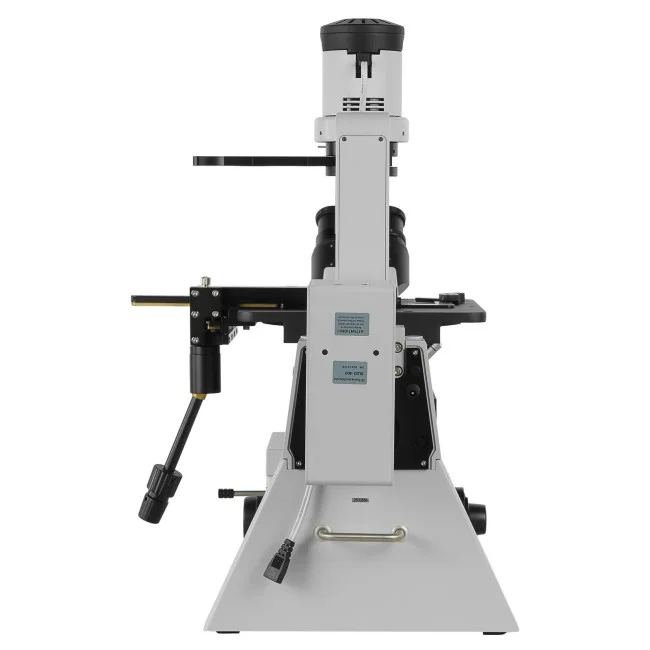

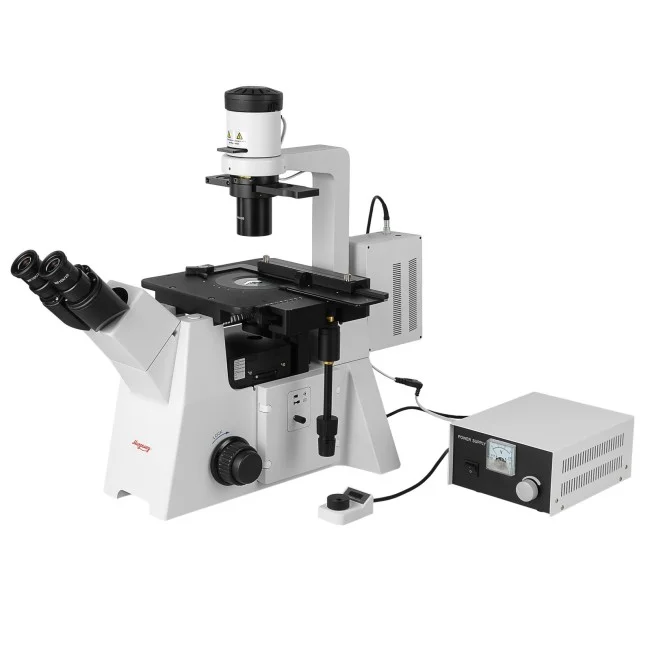

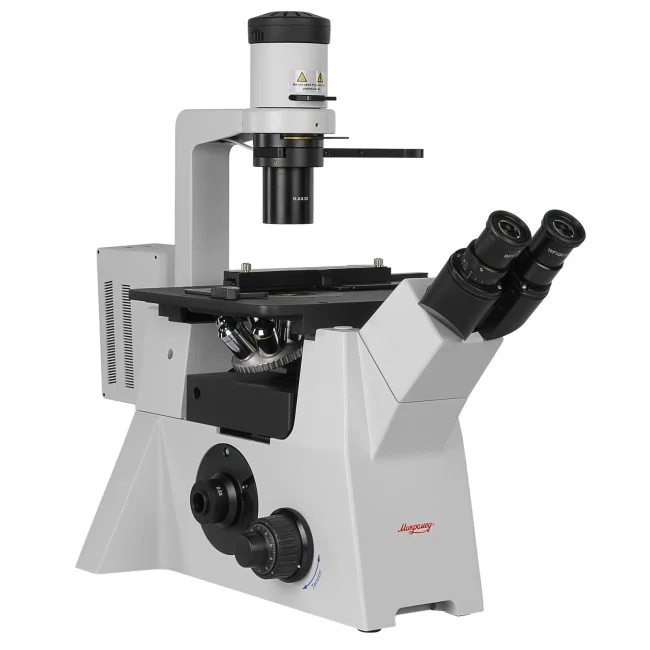

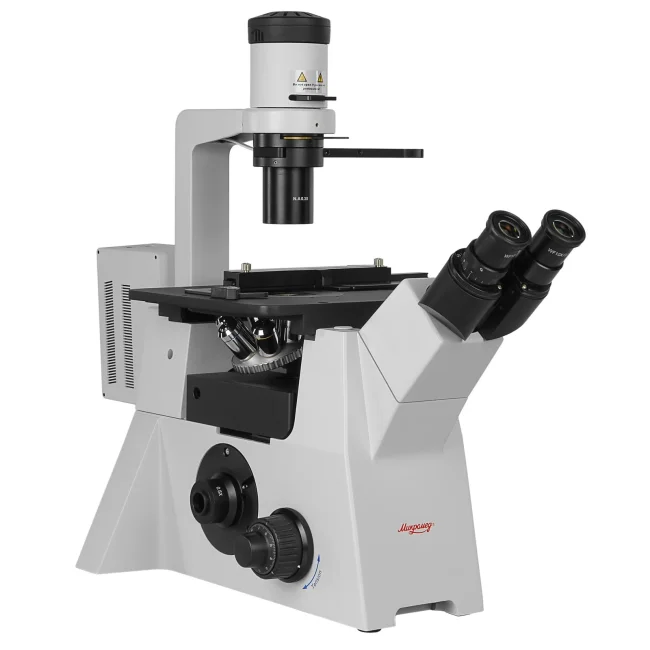

Микроскоп Микромед И-2 ЛЮМ 4

Микроскоп Микромед И-2 ЛЮМ 4 применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри. Предметный столик, рассчитанный на нагрузку до 5 кг, позволяет применять микроскоп в промышленности и других областях, где необходимо проводить исследования крупных объектов.

Профессиональная оптика

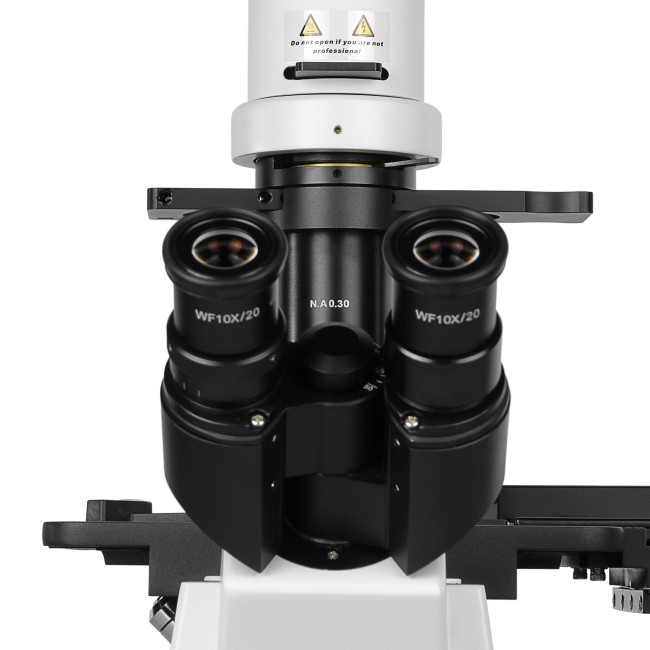

Микроскоп построен по оптической схеме «бесконечность» и включает визуальную насадку типа ICO Infinitive с окулярными тубусами, независимый оптический канал визуализации, объективы и конденсорный осветитель проходящего света, предназначенный как для работы методом светлого поля, так и методом фазового контраста. Также в оптическую систему входит светодиодный модуль осветителя отраженного света с блоками люминесцентных фильтров.

В базовый комплект микроскопа входят биологические объективы для работы с люминесценцией и методом светлого поля LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10, и LWD Plan 60х/0.70. Для исследований методом фазового контраста в базовый комплект микроскопа входят объективы LWD Plan PH 10x/0.25P, LWD Plan PH 20x/0.40P и LWD Plan PH 40x/0.60P. Дополнительно могут быть поставлены объективы LWD Plan PH 4х/0.10 Р и LWD Plan PH 4х/0.10 Р.

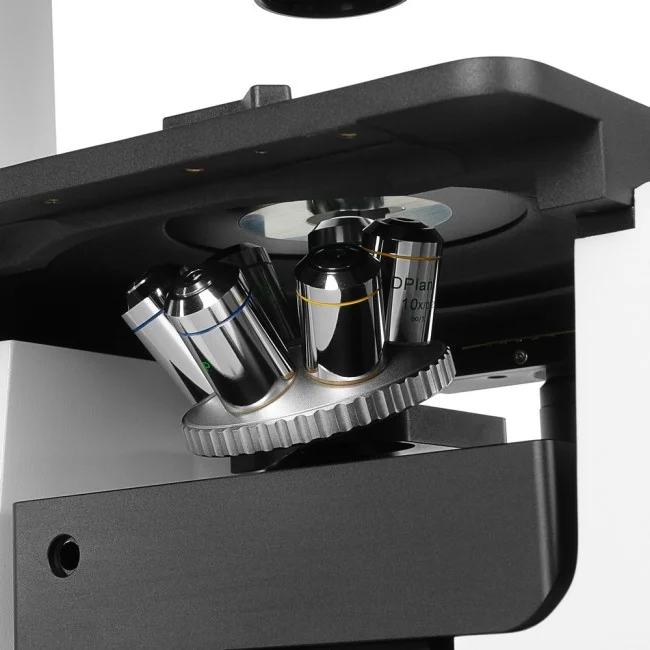

Все объективы скорректированы на бесконечность, имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1,1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 6 объективов.

Осветитель проходящего света

Микроскоп оснащен осветителем проходящего света на галогенной лампе 30 Вт / 6 В снабженного конденсором N.A.=0.30 с апертурной диафрагмой и слотом для цветных светофильтров. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При необходимости исследования особо крупных объектов, рабочее расстояние может быть увеличено до 150 мм, для этого требуется удалить конденсор, имеющий съемную конструкцию. Для питания осветителя предназначен внешний блок стабилизированного питания постоянного тока.

Фазовый контраст и светлое поле

Осветитель позволяет работать как в светлом поле, так и методом фазового контраста, позволяющему исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями: для фазового контраста устанавливается отверстие с кольцевой диафрагмой, соответствующей увеличению применяемого объектива, для светлого поля предназначено свободное отверстие. Фазовые диафрагмы рассчитаны на объективы с увеличением 10х, 20х и 40х и снабжены центрировочными винтами для юстировки фазовых колец.

Использование камеры

Конструкция микроскопа предусматривает использование камеры для просмотра изображений на внешнем мониторе и выводе данных на ПК. Для установки камеры в микроскоп встроен оптический канал визуализации. Камера устанавливается на оптический адаптер с резьбой стандарта С-mount. В комплект поставки микроскопа входит адаптер с увеличением 0.5х, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3" до 1/2.5". Разделение светового потока между каналом визуализации и окулярами осуществляется оптическим переключателем. В выключенном положении 100% светового потока направляется на окуляры, во включенном положении переключателя свет разделяется между окулярами и каналом визуализации в соотношении 50:50.

Исследования в свете люминесценции

Осветительный модуль микроскопа позволяет проводить исследования в свете видимой люминесценции в 4 спектральных областях с помощью прямого освещения предмета через объектив. Модуль имеет четыре люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Люминесцентный модуль имеет четыре спектральных канала:

• Ультрафиолетовый диапазон UV2
• Ультрафиолетовый диапазон UV3
• Синий диапазон В2
• Зеленый диапазон G2

Необходимый диапазон устанавливается поворотом турели с фильтрами. Турель имеет шесть фиксированных положений, четыре соответствуют каналам люминесценции, два – свободные отверстия.

Для науки и здравоохранения

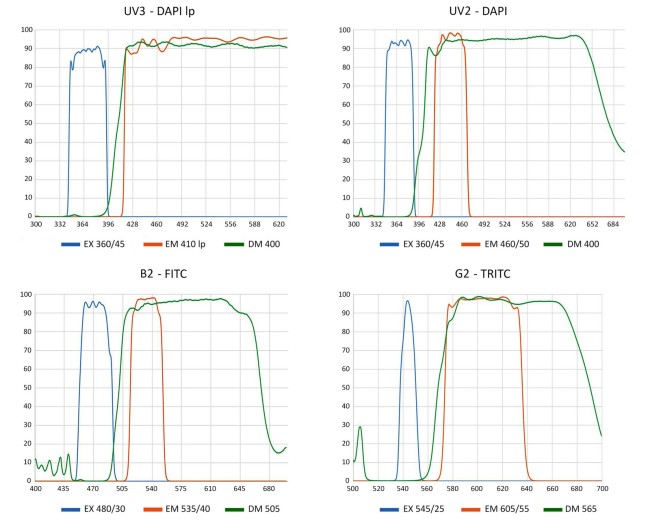

Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей – флюорохромов. Исследования осуществляются в любой из всех наиболее востребованных в биологии спектральных областей возбуждения:

• UV2: спектр возбуждения 360/45, эмиссия 460/50
• UV3: спектр возбуждения 360/45, эмиссия 410LP
• B2: спектр возбуждения 480/30, эмиссия 535/40
• G2: спектр возбуждения 545/25, эмиссия 605/55

Четыре спектральные области позволяют исследовать препараты окрашенные наиболее распространенными флюорохромами GFP/FITC, TRITC/CY3, DAPI, их производными и исследовать большинство препаратов, обладающих способностью собственной люминесценции. Это позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители заболеваний, может проводиться диагностика раковых заболеваний, определение белка в тканях, исследование биологических мембран и многое другое.

Композитный светодиод

В качестве источника отраженного света применен мощный композитный светодиод, создающий концентрированный свет высокой интенсивности с широким спектром излучения, охватывающим все диапазоны от видимого до ультрафиолетового. Срок службы светодиода более 25 000 часов. В отличие от широко распространенных ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим, в процессе работы нагревается незначительно и имеет малый дрейф люминесценции. Для питания и регулировки яркости в комплект входит контроллер с блоком питания. Контроллер позволяет выставлять яркость с точностью до 0,5% и регулировать ее в пределах 0-100%.

Фокусировка микроскопа

Инвертированный штатив микроскопа оборудован неподвижным предметным столиком, фокусировка осуществляется перемещением по вертикали револьверного устройства с объективами. Фокусировка производится с помощью механизма зубчато-реечной конструкции. Люфты механизма компенсированы демпфированием направляющих. Общий ход механизма составляет 12 мм. Механизм фокусировки имеет двухступенчатую конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0,1 мм. Цена деления шкалы тонкой фокусировки 0,001 мм. Фокусировочный механизм имеет регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом. Это позволяет настраивать комфортное усилие движения револьвера без его самопроизвольного опускания.

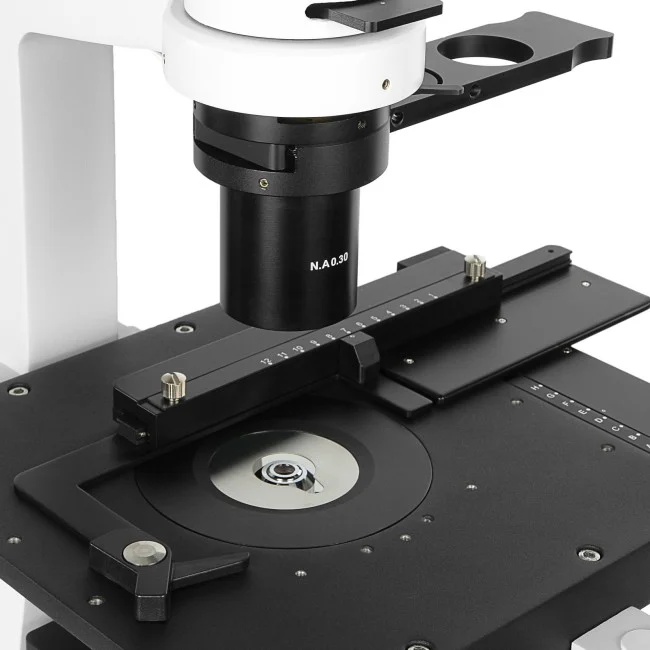

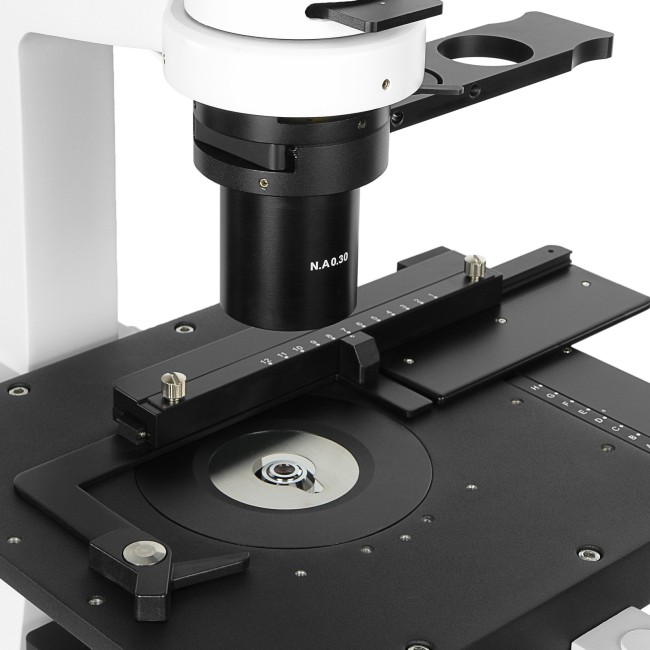

Предметный столик

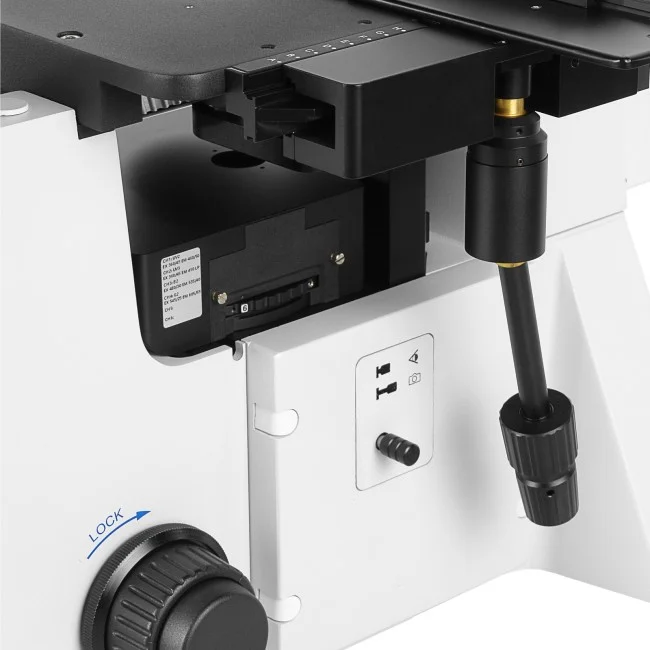

Усиленный предметный столик расположен над объективами и предназначен для размещения объектов массой до 5 кг. Столик имеет размеры 240х260 мм, в комплекте механический препаратоводитель 135x85 мм на ременных передачах, гарантирующих плавность и точность перемещения без люфтов. Привод по X-Y осуществляется коаксиальными рукоятками с изменяемым углом наклона оси. Столик имеет центральное отверстие для предметных вставок. На рабочую поверхность столика нанесено стойкое к царапинам антибликовое керамическое покрытие.

Особенности:

• Увеличение 100х-400х. С дополнительной оптикой – 20х-960х.
• Оптическая система скорректирована на бесконечность.
• Исследования в отраженном и проходящем свете.
• Исследования методом фазового контраста в базовой комплектации.
• Четыре спектральных диапазона люминесценции с прямым освещением через объектив.
• Композитный светодиод высокой яркости, большим сроком службы.
• Независимый канал визуализации.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.

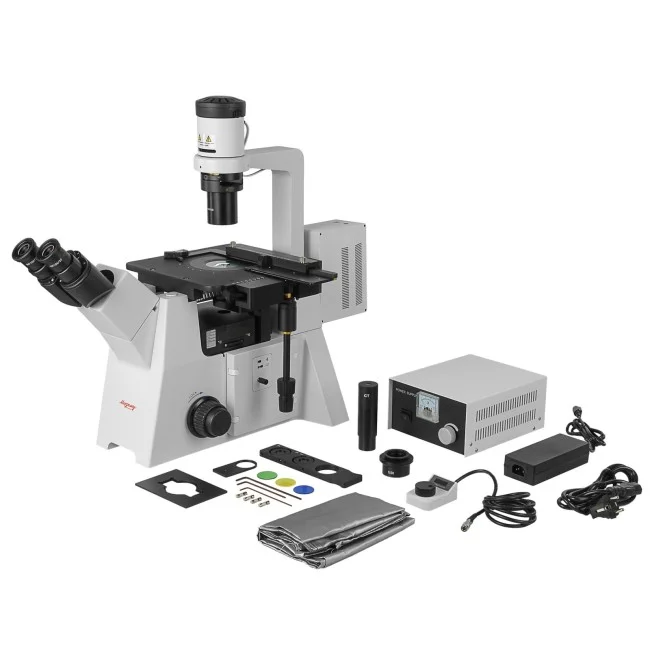

Комплектация

• Инвертированный штатив с предметным столиком, осветителем проходящего света, механизмом фокусировки и оптическим каналом визуализации
• Револьвер на 6 объективов (установлен)
• Насадка бинокулярная ICO Infinitive с наклоном тубусов 45⁰ (установлена)
• Препаратоводитель механический с коаксиальным механизмом перемещения X-Y (установлен)
• Модуль люминецентный c фильтрами возбуждения UV2, UV3, В2, G2.
• Модуль осветителя отраженного света светодиодный
• Осветитель светлого поля с конденсором N.А.= 0.30 со слотами для PH слайдера и светофильтров (установлен)
• Объектив LWD Plan 10х/0.25 ∞/1.1
• Объектив LWD Plan 20х/0.40 ∞/1.1
• Объектив LWD Plan 40х/0.60 ∞/1.1
• Объектив LWD Plan РН 10х/0.25 Р ∞/1.1
• Объектив LWD Plan РН 20х/0.40 Р ∞/1.1
• Объектив LWD Plan РН 40х/0.60 Р ∞/1.1
• Окуляр WF 10х/20 мм - 2 шт
• Наглазники на окуляры - 2 шт
• Слайдер фазового контраста 10х / 20х / 40х
• Вспомогательный микроскоп СТ (центрировочный окуляр )
• Набор светофильтров Ø34 мм (голубой, зеленый, желтый)
• Держатель цветных светофильтров
• Предметная вставка круглая Ø120 мм
• Предметная вставка прямоугольная 128 х 86 мм
• Адаптер С-mount 0.5х
• Лампа галогенная 30Вт/6В, цоколь G4 (установлена)
• Ключ шестигранный 2мм
• Ключ шестигранный 2.5мм
• Ключ шестигранный 3мм
• Предохранитель запасной 5А/250В - 2 шт
• Предохранитель запасной 3.15А/250В - 2 шт
• Контроллер с кабелем
• Кабель соединительный осветителя проходящего света
• Блок питания 6В / 30Вт
• Кабель сетевой - 2 шт
• Адаптер сетевой 12В/2А с кабелем
• Чехол пылезащитный
• Руководство по эксплуатации

Дополнительно

• Объектив LWD Plan 4х/0.10 ∞/1.1
• Объектив LWD Plan 60х/0.70 ∞/1.1
• Окуляр W 10х/20 со шкалой
• Окуляр WF 16х/13 Plan - 2 шт
• Окуляр WF 5х/18 - 2 шт
• Адаптер С-mount 0.25х
• Адаптер С-mount 0.65х
• Адаптер С-mount 1х
• Адаптер для зеркальной камеры Nikon
• Камера с ПО
• LCD монитор USB 2.0
• Калибровочный слайд X-Y
