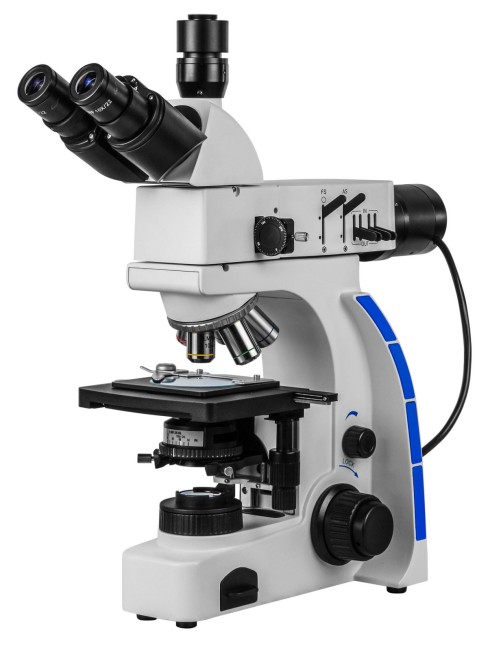

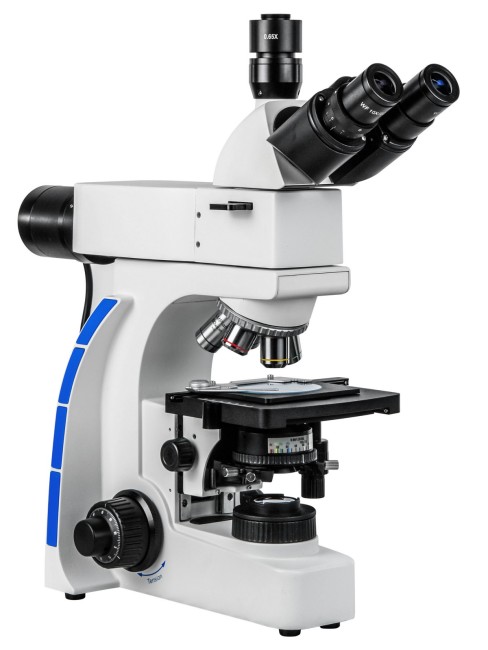

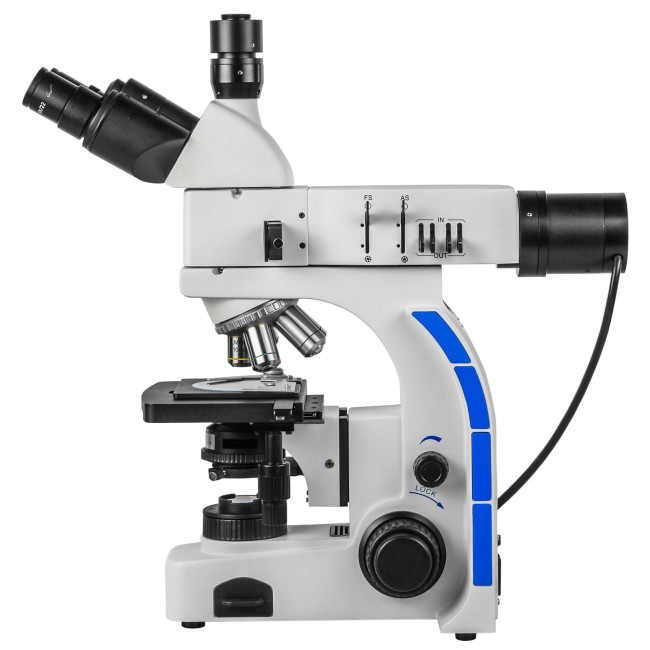

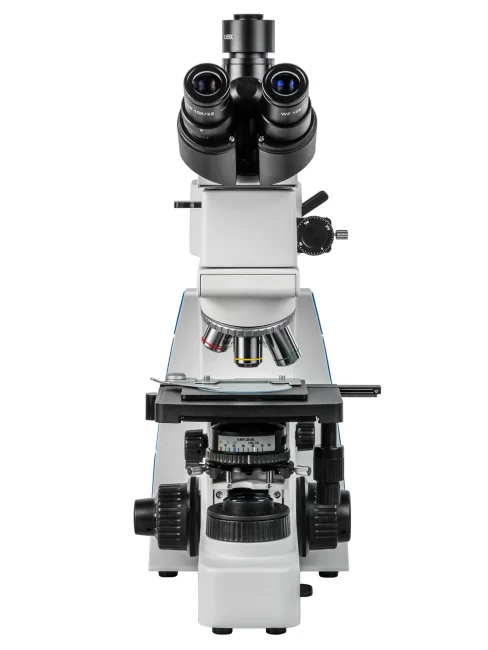

Микроскоп Микромед МЕТ 1 LED

Микроскоп предназначен для исследований в проходящем и отраженном обыкновенном и поляризованном свете. Микроскоп применяется для исследований в области металлографии, минералогии, кристаллографии в криминалистике и других областях, где важно проводить исследования в поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Исследовательский класс

Микроскоп Микромед МЕТ 1 LED относится к микроскопам исследовательского класса. Благодаря оптической схеме «бесконечность» и объективам планахроматам микроскоп позволяет наблюдать и записывать резкие по всему полю изображения с минимальными оптическими искажениями. Это обеспечивает высокую информативность при исследованиях, отсутствие ложных результатов и отличное качество записываемых файлов. Многослойное просветляющее покрытие на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света.

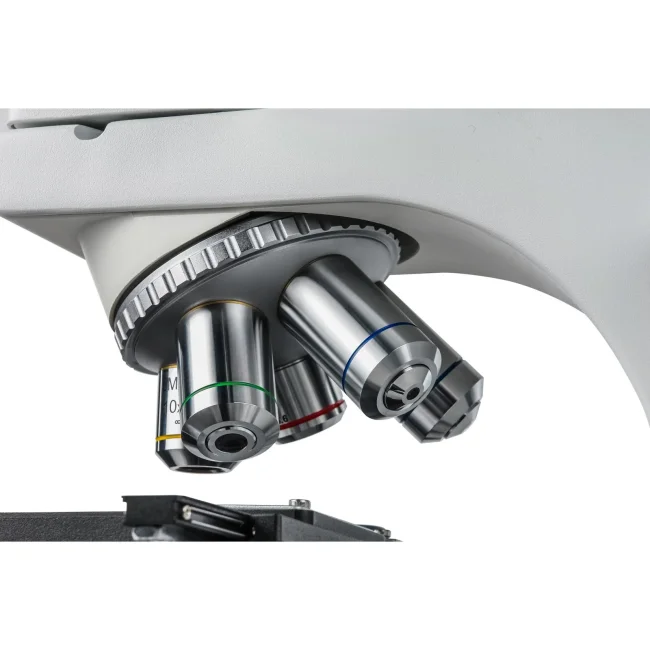

В базовый комплект микроскопа входит 5 металлографических объективов 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 (S), 80х/0.80 (S) и окуляры широкого поля с вынесенным зрачком WF 10х/22мм и фокусируемый окуляр со шкалой WF 10х/20 мм CROSS. Увеличение микроскопа в стандартной комплектации 50х - 800х, при использовании дополнительно приобретаемых окуляров и объективов 25х - 1600х. Для установки объективов использовано револьверное устройство на подшипнике.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Модульная конструкция

Штатив микроскопа является унифицированной платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров и осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы. Подобные устройства доступны по дополнительному заказу.

Осветитель проходящего света

Для работы в проходящем свете в микроскопе Микромед МЕТ 1 LED применена схема освещения Кёлера, позволяющая получать яркое и равномерное освещение исследуемого образца и наблюдать изображения высокого контраста с максимальным разрешением по всему полю. В нее входит центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. Конденсор допускает регулировку по высоте в пределах 21 мм, что позволяет точно настраивать освещение. В качестве источника применяется 5-ти ваттный светодиод дневного спектра.

Осветитель отраженного света

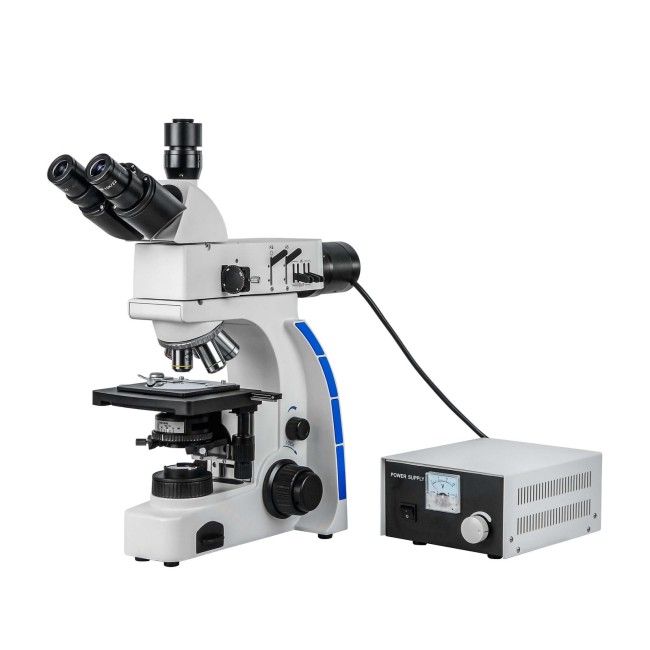

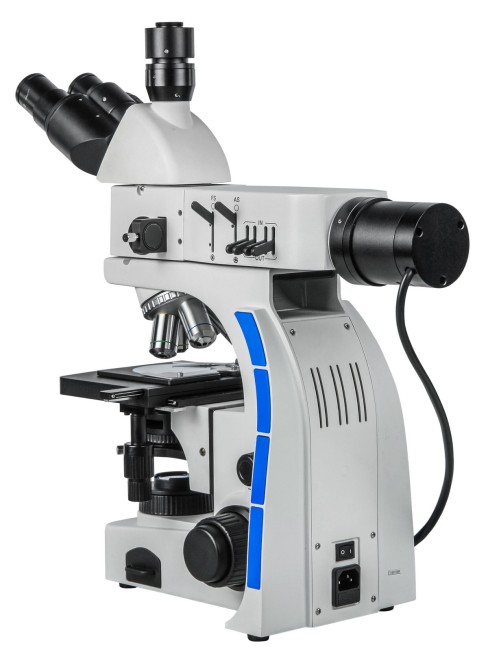

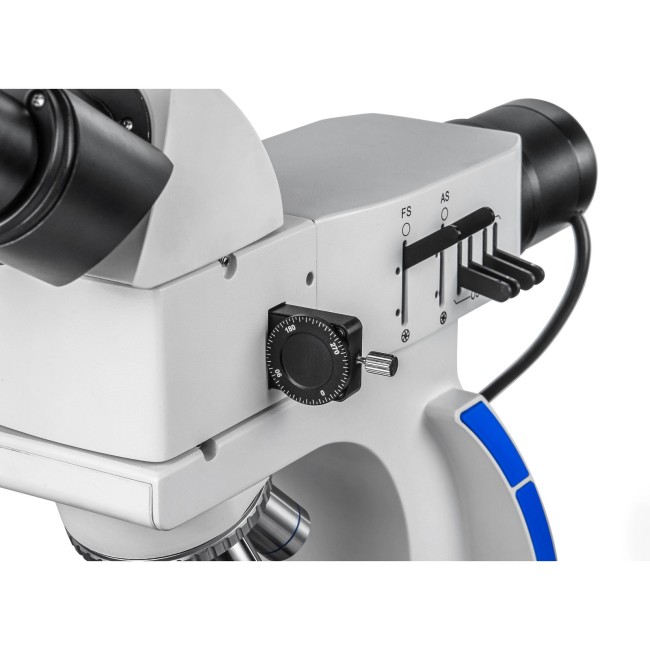

Осветитель отраженного света микроскопа Микромед МЕТ 1 LED имеет схему Кёлера и обеспечивает освещение объекта исследования прямым светом, направляемым на предмет через объектив микроскопа. Свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии и петрографии. Осветитель включает в себя светодиодный 5-ти ваттный осветитель с коллектором и конденсором, снабжен центрируемой апертурной и полевой диафрагмами и встроенными светофильтрами с механизмами их ввода в ход лучей. Устройство выполнено в виде модуля с собственным вынесенным блоком стабилизированного питания.

Исследования в поляризованном свете

Микроскоп Микромед МЕТ 1 LED позволяет проводить наблюдения по методу простой поляризации. Благодаря этому можно исследовать двойное лучепреломление различных образцов, что востребовано в промышленности для контроля качества, для структурного анализа материалов и исследования остаточных напряжений материалов.

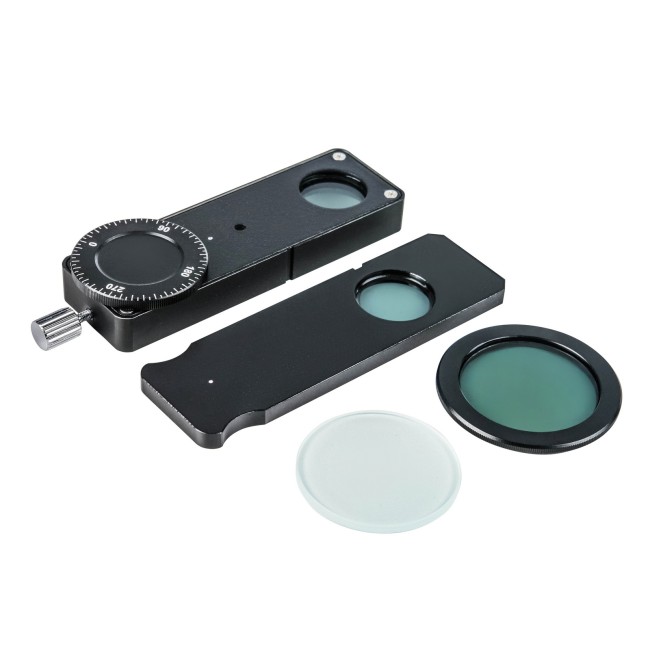

Для работы с поляризацией в проходящем свете используется комплектный поляризатор, устанавливаемый на осветитель Кёлера. Вращением поляризатора добиваются скрещенного или параллельного положения плоскостей поляризации. Для работы с поляризацией в отраженном свете используется выдвижной слайдер с поляризатором. Поляризатор расположен в поворотной на 360⁰ оправе и устанавливается в слот модуля осветителя, и при работе в обычном свете выводится из хода лучей. Слайдер с неподвижным анализатором устанавливается в слот модуля осветителя, и при работе с обычным светом также извлекается из слота.

Дополнительные возможности

В комплект микроскопа входит иммерсионный конденсор Аббе с числовой апертурой NA = 0.90/1,25, что позволяет проводить исследования с масляной иммерсией.

Для исследования малоконтрастных объектов, плохо различимых в светлом поле с микроскопом могут быть применены дополнительные устройства. Конденсор позволяет проводить исследования по упрощенным методам темного поля и фазового контраста, для этого в конденсоре имеется слот для установки дополнительно приобретаемых слайдеров. Применение слайдеров делает переход на различные методы исследования более простым и экономит рабочее время.

Конденсор имеет съемную конструкцию, что позволяет устанавливать дополнительные конденсоры темного поля и фазово-контрастное устройство. Благодаря этому возможно исследовать объекты, имеющие крайне малый контраст. Например, бесцветные прозрачные препараты и живые микроорганизмы, которые не могут быть окрашены.

Фокусировочный механизм

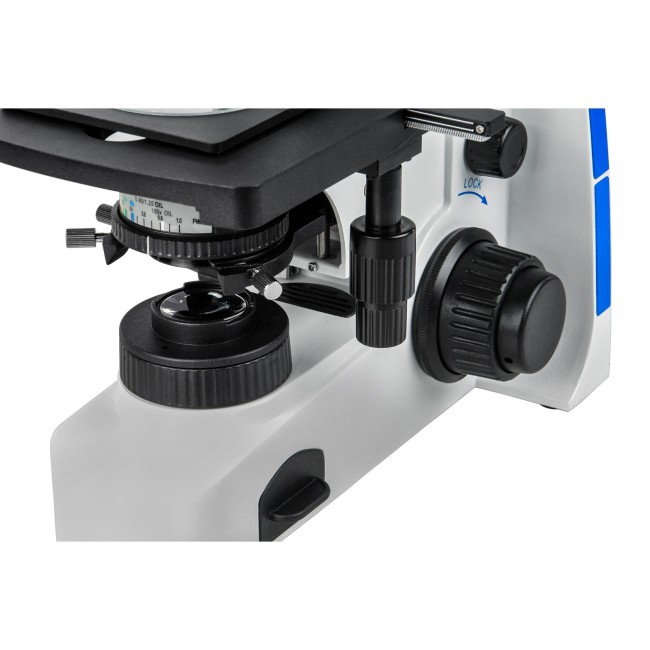

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Подвижные детали механизма демпфированы, благодаря этому достигается плавность фокусировки и отсутствие люфтов. Общая величина хода механизма фокусировки составляет 24 мм. Рукоятки тонкой фокусировки за один оборот перемещает предметный столик на 0,1 мм. Левая рукоятка тонкой фокусировки имеет шкалу с ценой деления 0,001 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Правая рукоятка механизма имеет регулируемый ограничитель перемещения столика.

Предметный столик

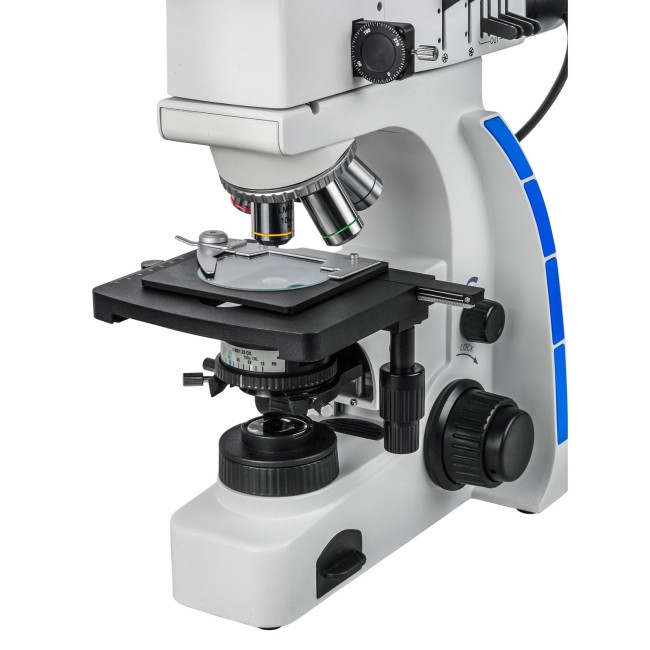

Микроскоп оборудован двухкоординатным предметным столиком с препаратоводителем. Перемещение объекта в направлениях X - Y осуществляется с помощью рукояток, расположенных на одной оси. Размеры столика 155 х135 мм, объект может перемещаться по направлениям X - Y, в диапазоне 75 - 45 мм. Цена деления шкал 1 мм, дополнительные нониусы повышают точность позиционирования объекта до 0,1 мм.

Плавность движения объекта исследования обеспечивает зубчато - реечный механизм с демпфированными подвижными деталями и направляющими на шариках. Столик имеет круглое окно для предметной вставки Ø80 мм. Особенностью столика является стойкое к повреждениям керамическое покрытие его рабочей поверхности.

Особенности:

• Оптическая схема «бесконечность».
• Металлографические объективы планахроматы.
• Исследования в проходящем и отраженном поляризованном и обычном свете.
• Система освещения Кёлера обеспечивает равномерное освещение и высокую резкость.
• Прямое освещение предмета через объектив.
• Визуальная насадка с каналом для камеры и адаптером С-mount.
• В комплекте 5 объективов.
• В комплекте набор для работы с поляризованным светом.
• Прецизионная точность фокусировки и перемещения.

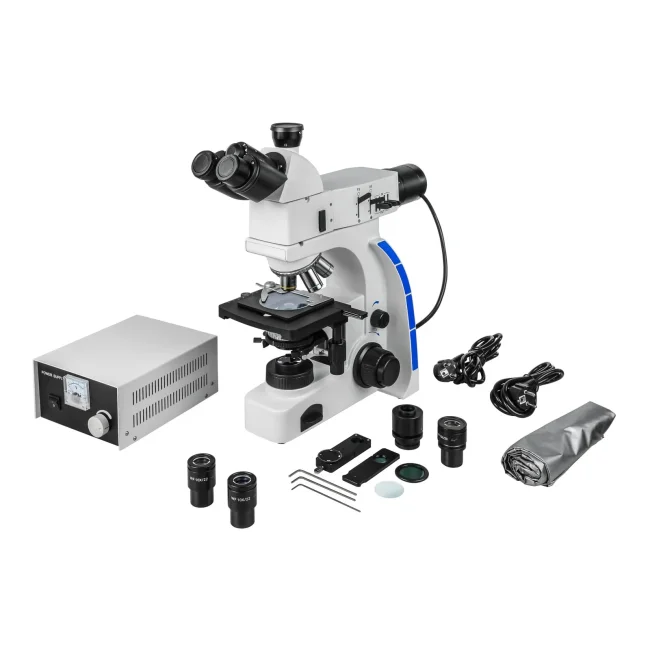

Комплектация

• Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
• Револьвер на 5 позиций объективов (установлен на штативе)

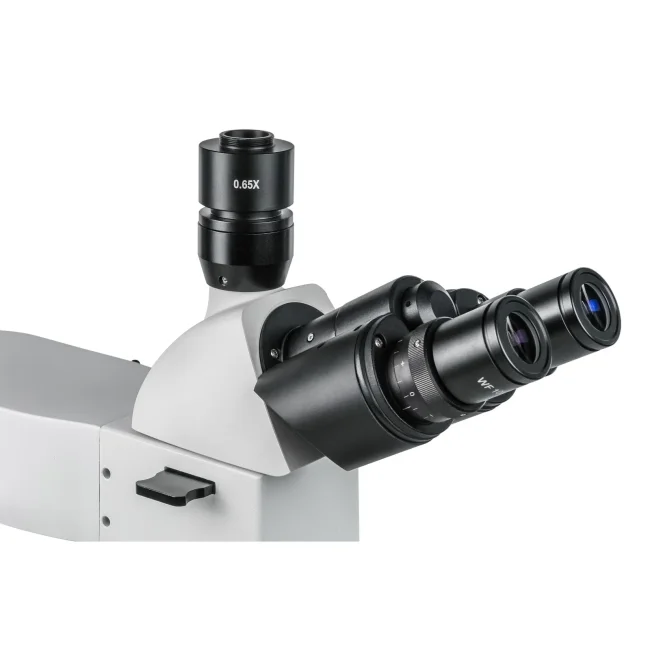

• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Модуль осветителя отраженного света с фонарем
• Блок питания внешний
• Столик механический 155 х135 мм (установлен на штативе)
• Конденсор Аббе центрируемый иммерсионный, NА = 0.9/1.25 со встроенным поворотным на 360⁰ поляризатором (установлен на штативе)
• Препаратоводитель накладной с перемещением X-Y в диапазоне 75 - 45 мм (установлен на предметном столике)
• Объектив LM PLAN 5x/0.12 ∞/0
• Объектив LM PLAN 10x/0.25 ∞/0
• Объектив LM PLAN 20x/0.4 ∞/0
• Объектив LM PLAN 50x/0.70 (S) ∞/0
• Объектив LM PLAN 80x/0.80 (S) ∞/0
• Окуляр WF 10х/22 с удаленным зрачком - 2 шт
• Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой
• Предметная вставка - прозрачная Ø80 мм
• Слайдер с поворотным на 360⁰ поляризатором
• Слайдер с анализатором
• Поляризатор в оправе Ø38 мм
• Светофильтр Ø38 мм, матовый
• Адаптер С-mount 0.65х
• Кабель питания - 2 шт
• Пылезащитный чехол
• Ключ шестигранный 2 мм
• Ключ шестигранный 2.5 мм
• Отвертка шестигранная 3 мм
• Предохранитель запасной (вставка плавкая) 3.15А/250В
• Руководство по эксплуатации

По дополнительному заказу:

• Объектив LM PLAN 100x/0/80 (S) ∞/0
• Объектив POL 4x/0.13 ∞/0.17
• Объектив POL 10x/0.30 ∞/0.17
• Объектив POL 40x/0.70 (S) ∞/0.17
• Объектив POL 60x/0.80 (S) ∞/0.17
• Объектив POL 20х/0.45 (S) ∞/0.17
• Объектив POL 100х/1.25 (S, Oil) ∞/0.17
• Окуляр WF 5х/18 с удаленным зрачком - 2 шт
• Окуляр WF 16х/13 Plan с удаленным зрачком - 2 шт
• Масло иммерсионное
• Видеоокуляр (камера) с ПО
• Адаптер С-mount 0.5х
• Адаптер С-mount 0.25
• Адаптер С-mount 1х
• Адаптер Nikon DSLR
• Адаптер Canon DSLR
• Фазово-контрастное устройство, комплект
• Набор фазовых слайдеров
• Слайдер темного поля
• Калибровочный слайд X-Y
