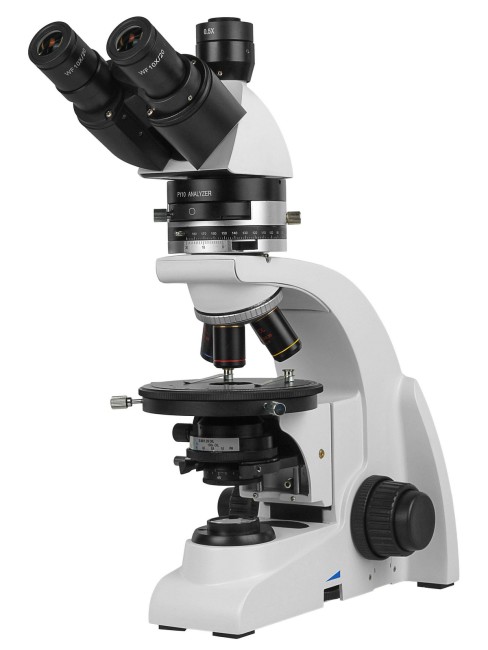

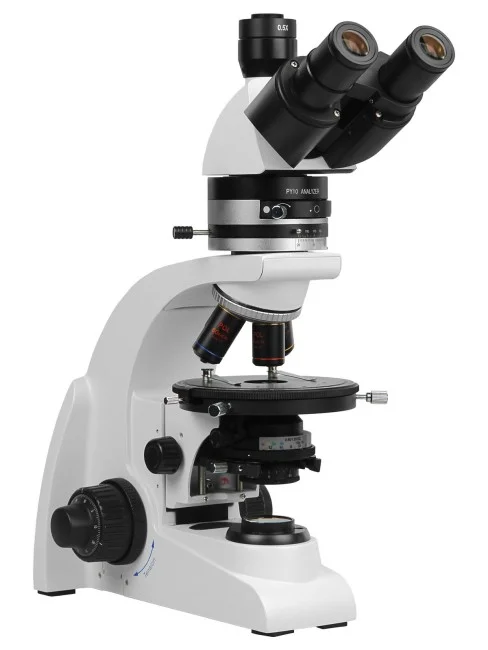

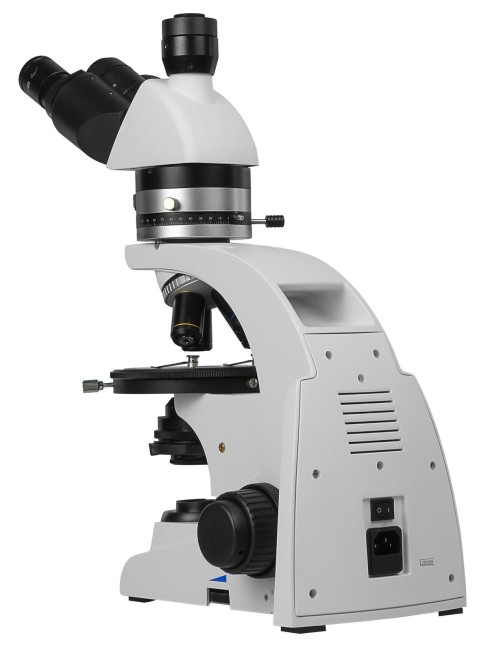

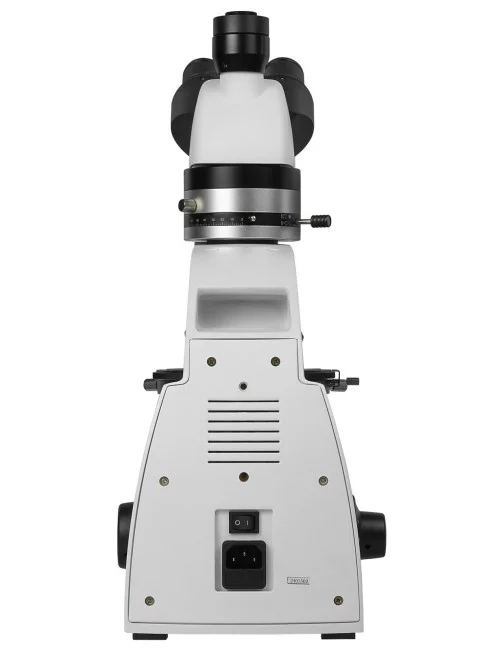

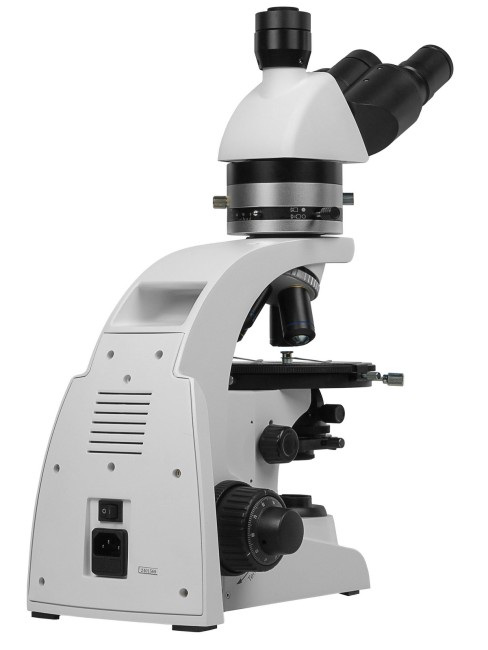

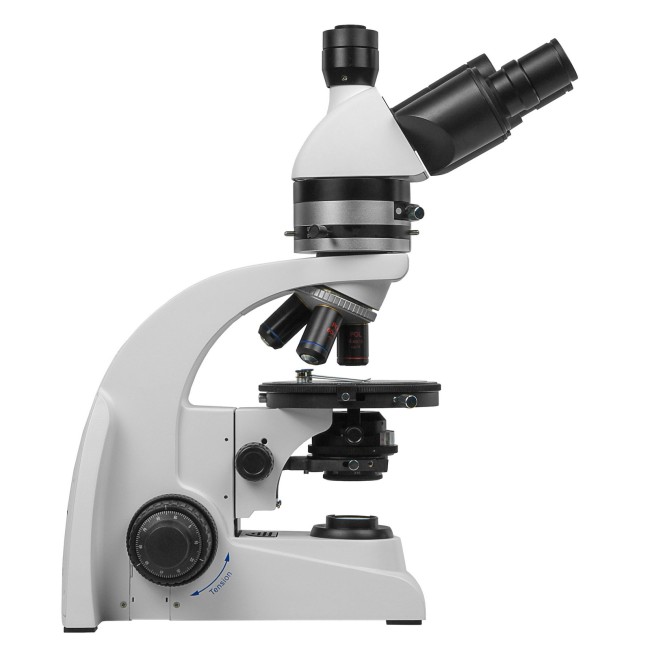

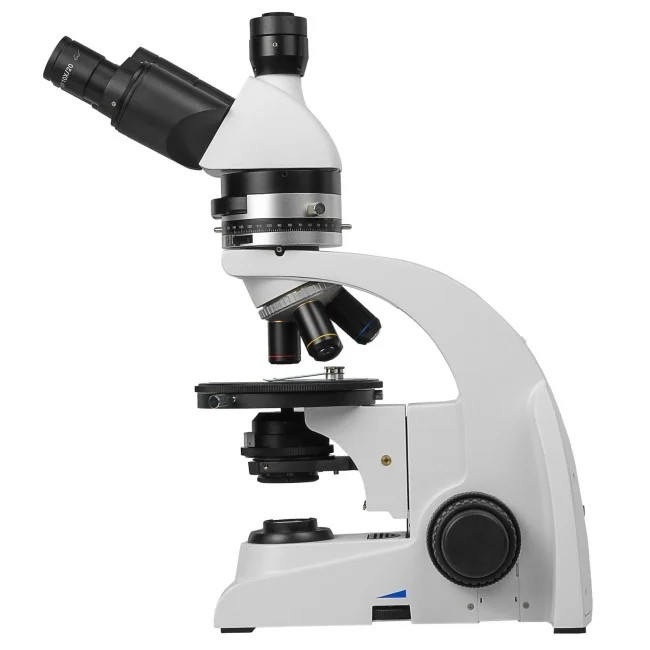

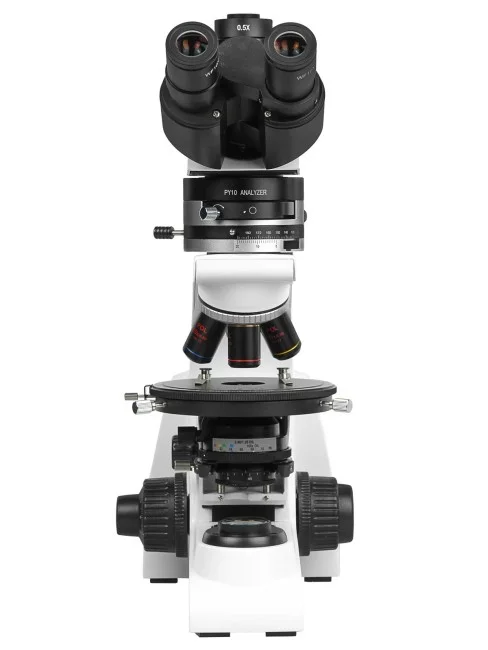

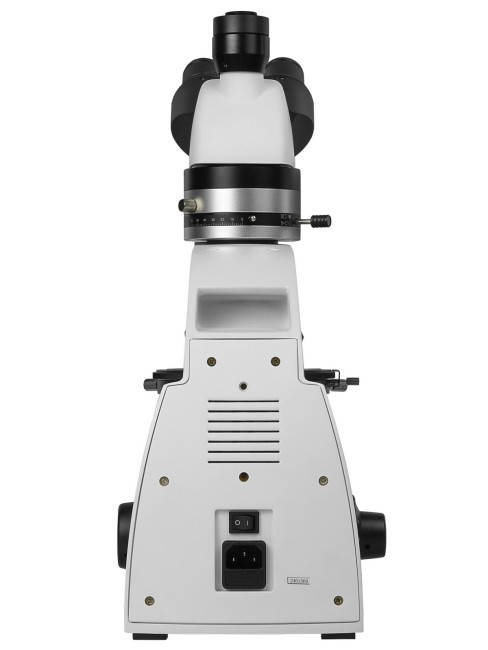

Микроскоп Микромед ПОЛАР 2 LED

Микроскоп Микромед ПОЛАР 2 LED применяется для исследований в области минералогии, кристаллографии в криминалистике и других областях, где важно проводить исследования в проходящем поляризованном свете. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.

В стандартном комплекте к микроскопу поставляется четыре специальных полупланахромата, предназначенных как для поляризованного, так и для обычного света. Увеличение микроскопа в стандартной комплектации 40х - 600х, при использовании дополнительных окуляров и объективов 20х - 1600х.

Микроскоп имеет модульную конструкцию, базирующуюся на унифицированном штативе, являющимся платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, встроенные в промежуточный тубус.

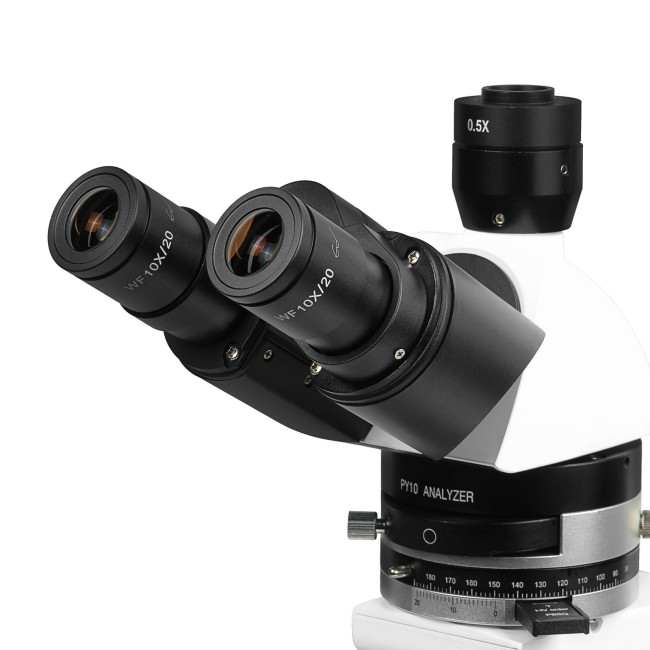

Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с посадочным стандартом C-mount и оптическим увеличением 0.5х, что позволяет полноценно применять разнообразные камеры с сенсорами высокого разрешения и размером до 1/2 дюйма. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.

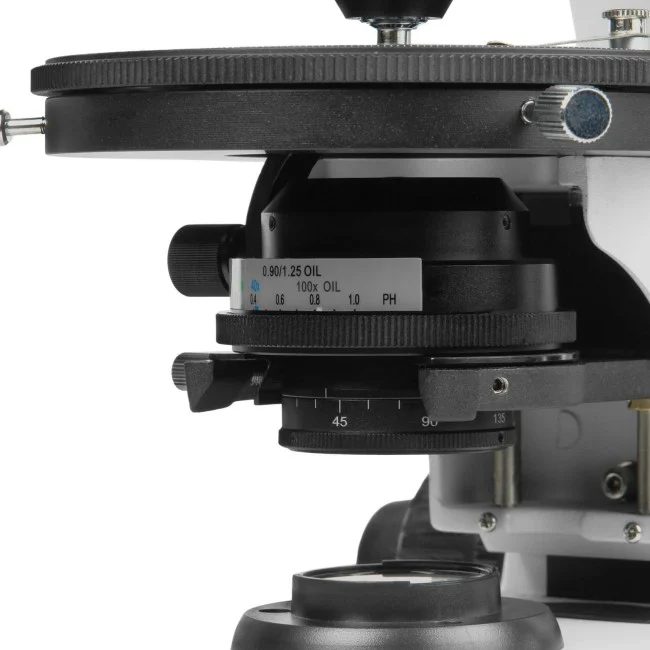

Система освещения микроскопа включает иммерсионный конденсор Аббе с апертурной диафрагмой и коллектор с 3 Вт светодиодом дневного спектра. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне. В базовый комплект входит конденсор с числовой апертурой при работе с масляной иммерсией N.A. = 1.25 и с N.A. = 0.90 при работе в сухой системе. Конденсор расположен на кронштейне с центрировочными винтами. Для настройки освещения конденсор имеет подвижку по оптической оси 21 мм.

Для работы в поляризованном свете используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

Микроскоп имеет оптическую схему «бесконечность», поэтому в нем могут быть применены дополнительные оптические устройства. В состав микроскопа входит промежуточный тубус,

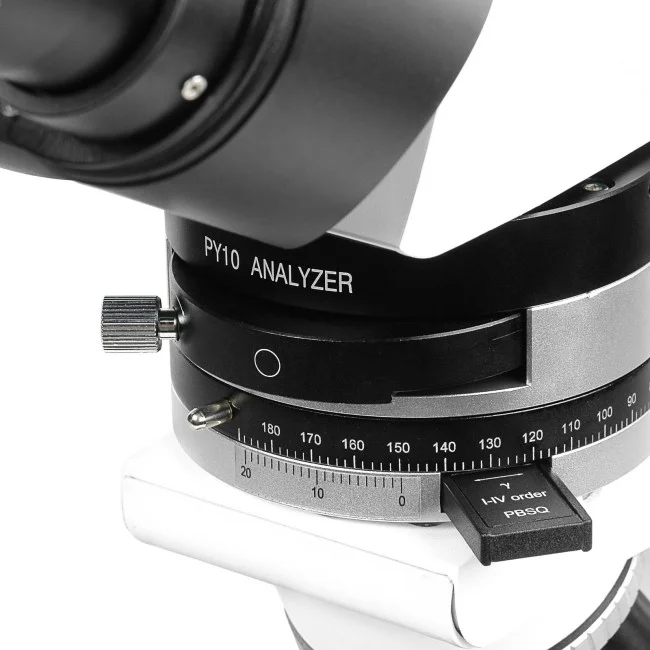

со встроенной линзой Бертрана с механизмом фокусировки и вдвижной анализатор с механизмом поворота на 180⁰. При работе в обычном свете анализатор выдвигается из хода лучей. Для исследования в поляризованном свете объектов со слабым двойным лучепреломлением в комплект входят оптические компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в предназначенный для них слот в промежуточном тубусе.

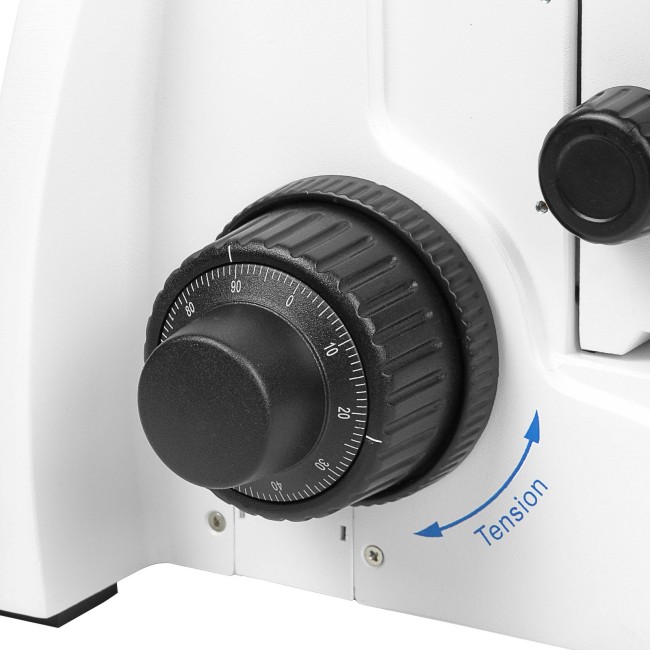

Фокусировка микроскопа производится перемещением предметного столика. Для этого предназначен демпфированный зубчато - реечный механизм с коаксиальной системой грубой и тонкой фокусировки. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Ход механизма фокусировки составляет 20 мм. Рукоятка тонкой фокусировки имеет шкалу с ценой деления 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм.

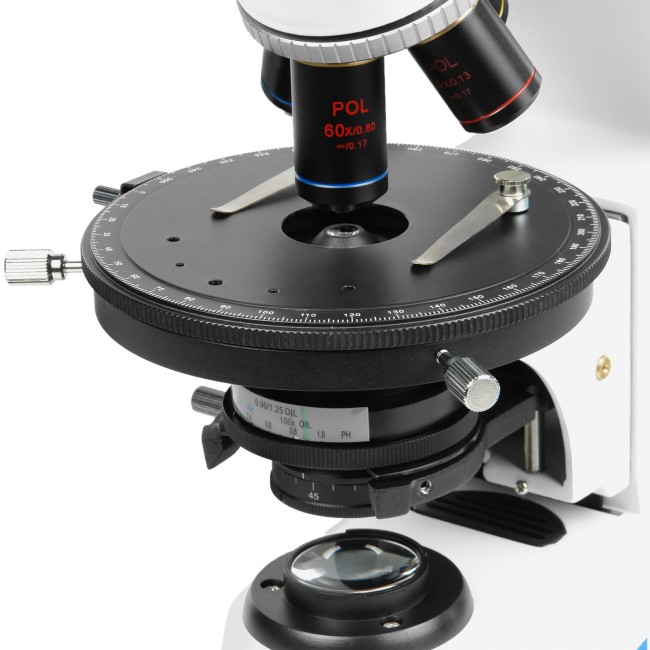

Предметный столик микроскопа Микромед ПОЛАР 2 LED - круглый с вращением на 360⁰, имеет диаметр 140 мм. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Столик допускает центрировку в пределах ±3 мм. В комплекте два пружинных зажима для образцов, устанавливаемые в отверстия на столике.

Особенности:

• Оптическая схема «бесконечность».
• Объективы для поляризованного и обычного света.
• Исследования в проходящем поляризованном и обычном свете.
• Поворотный на 360⁰ поляризатор и анализатор с вращением на 180⁰.
• Иммерсионный центрируемый конденсор Аббе.
• Набор компенсаторов в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Визуальная насадка с каналом визуализации и адаптером С-mount.
• Прецизионная точность фокусировки и перемещения.
• Полностью металлический конструктив с антистатическим покрытием.

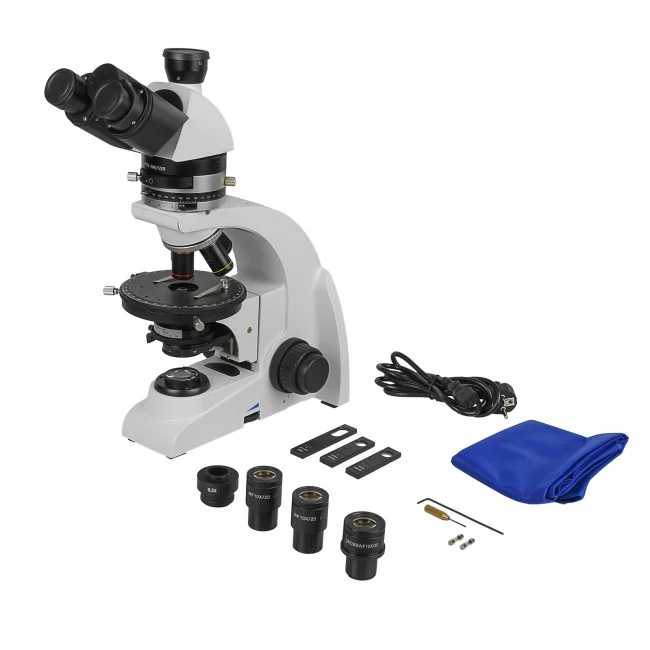

Комплектация:

• Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
• Револьвер на 4 позиции объективов
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰, с наклоном тубусов 30⁰
• Промежуточный тубус с анализатором и линзой Бертрана
• Столик круглый, поворотный 360⁰, Ø140 мм
• Конденсор Аббе центрируемый иммерсионный, NА=0.9/1.25 со встроенным поворотным на 360⁰ поляризатором

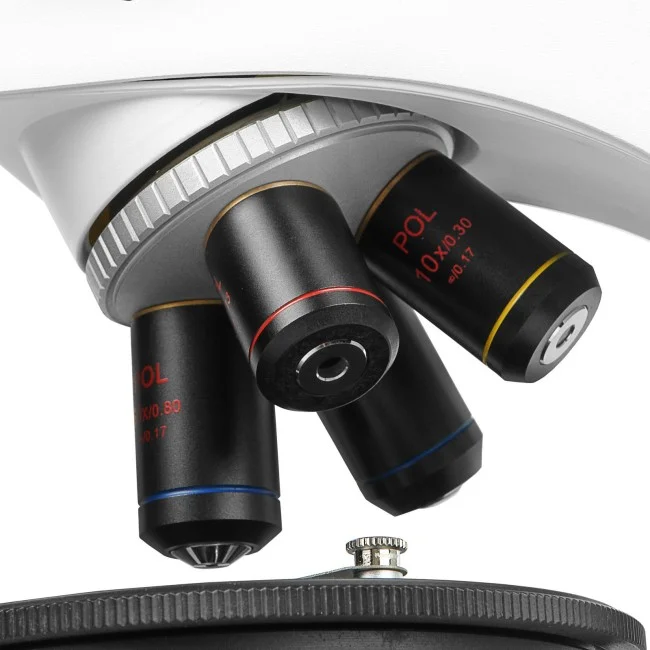

• Объектив POL 4x/0.13 ∞/0.17
• Объектив POL 10x/0.30 ∞/0.17
• Объектив POL 40x/0.70 (S) ∞/0.17
• Объектив POL 60x/0.80 (S) ∞/0.17
• Окуляр WF 10х/20 с удаленным зрачком - 2 шт
• Окуляр WF 10х/20 с удаленным зрачком, со шкалой
• Слайдер с компенсатором 1/4λ (137nm)
• Слайдер с компенсатором λ (530 nm)
• Слайдер с кварцевым клином 4λ
• Адаптер С-mount 0.5х
• Кабель питания
• Пылезащитный чехол
• Ключ шестигранный 2 мм
• Отвертка шестигранная 1.5 мм
• Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт
• Руководство по эксплуатации

По дополнительному заказу:

• Револьвер на 5 позиций объективов
• Объектив POL 20х/0.45 (S) ∞/0.17
• Объектив POL 100х/1.25 (S, Oil) ∞/0.17
• Объектив LWD PLAN 5x/0.10 ∞/0
• Объектив LWD PLAN 10x/0.25 ∞/0
• Объектив LWD PLAN 20x/0.4 ∞/0
• Объектив LWD PLAN 50x/0.70 ∞/0
• Объектив LWD PLAN 80x/0.80 ∞/0
• Объектив LWD PLAN 100x/1.25 (Dry) ∞/0
• Окуляр WF 5х/18 с удаленным зрачком - 2 шт
• WF 16х/13 Plan с удаленным зрачком - 2 шт
• Осветитель отраженного света с гибкими держателями
• Масло иммерсионное
• Видеоокуляр (камера) с ПО
• Адаптер С-mount 0.25
• Адаптер С-mount 0.65
• Адаптер С-mount 1х
• Адаптер Nikon DSLR
• Адаптер Canon DSLR
• Калибровочный слайд X-Y
