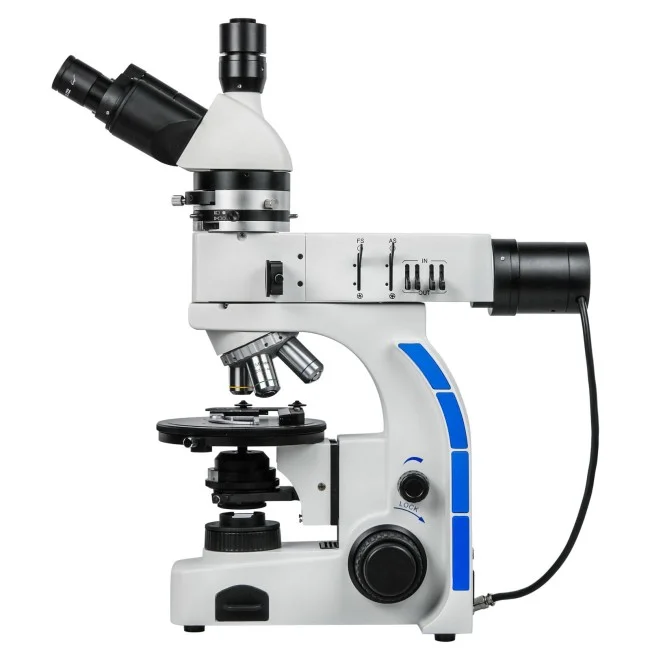

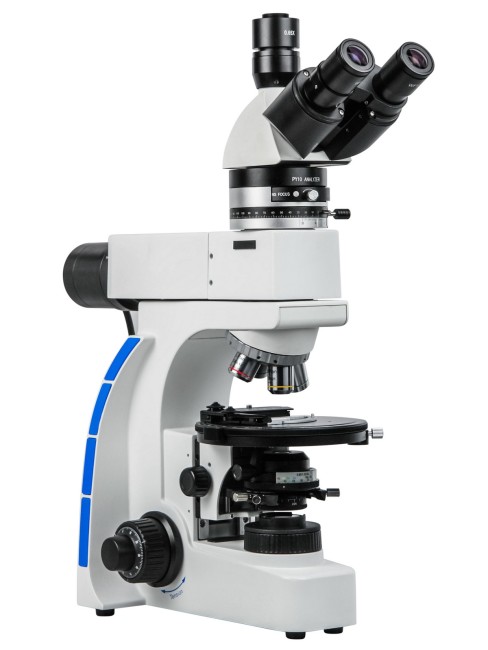

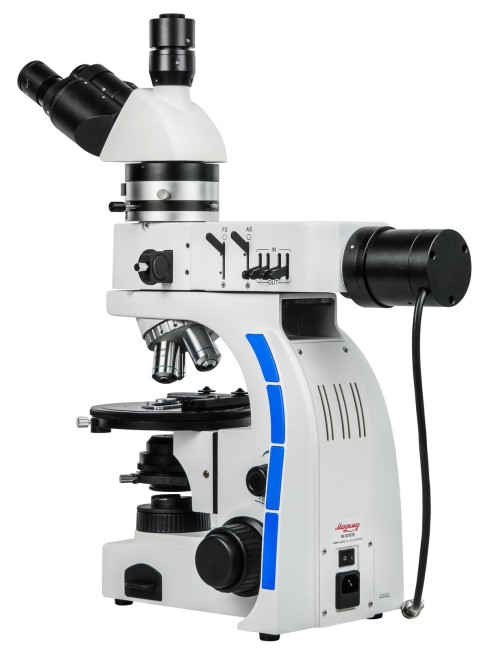

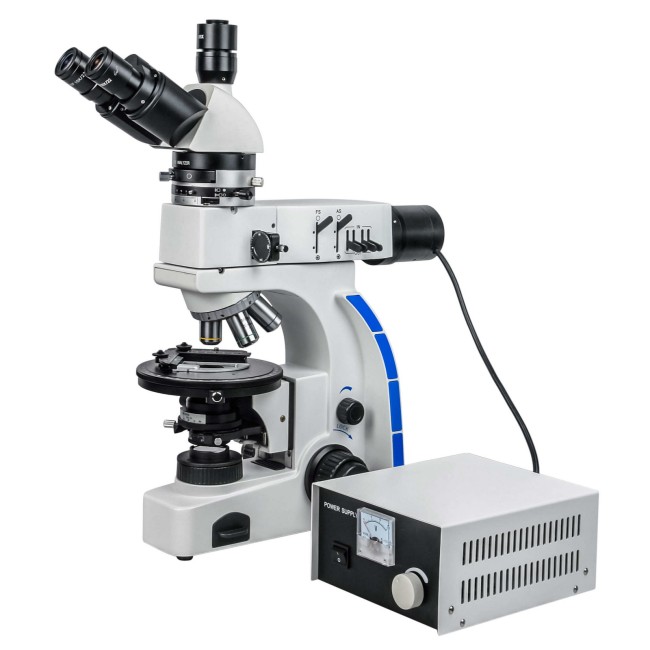

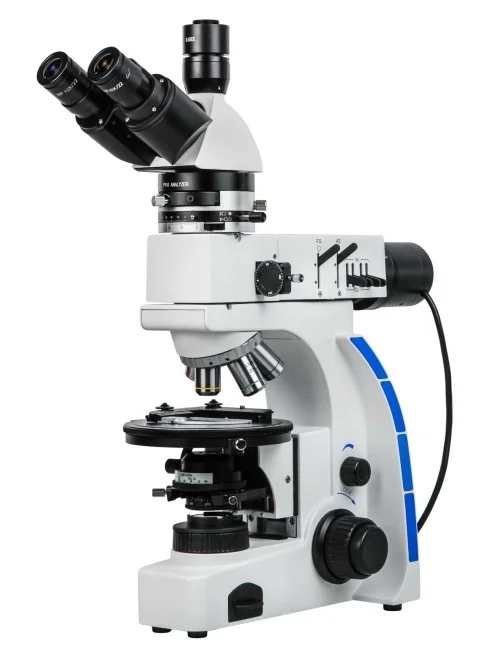

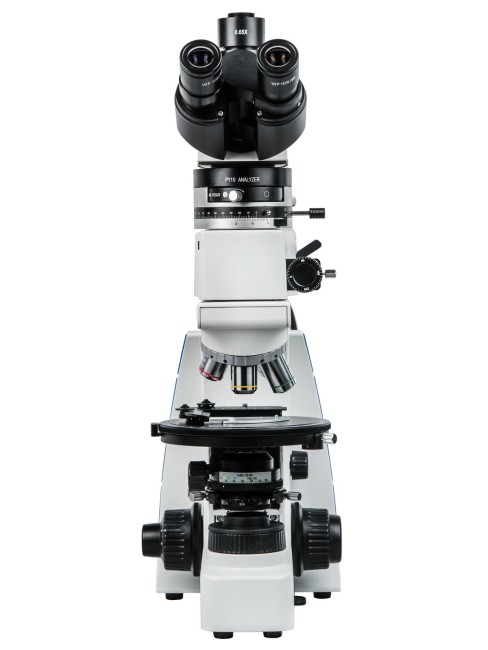

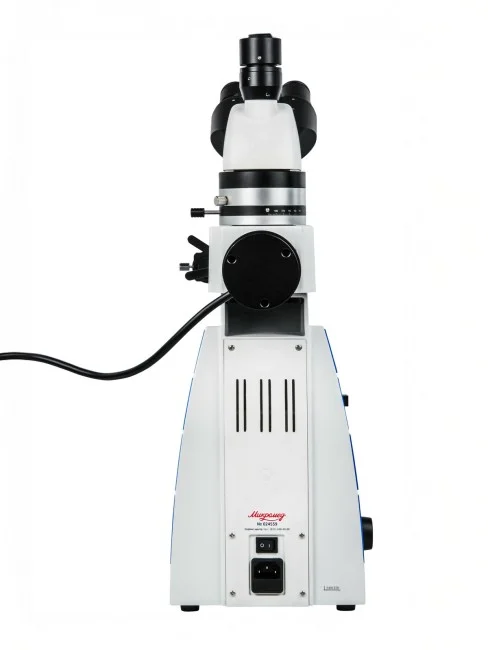

Микроскоп Микромед ПОЛАР 4 LED

Микроскоп Микромед Полар 4 LED применяется для исследований в металлографии, минералогии, кристаллографии и при всех исследованиях, где важно проводить исследования

в поляризованном свете и исследовать двойное лучепреломление различных образцов.
В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов.

Благодаря оптической схеме «бесконечность» и объективам планахроматам микроскоп
позволяет наблюдать и выводить изображения с минимальными искажениями и с высокой резкостью по всему полю. В базовом комплекте к микроскопу поставляются 4 объектива LM PLAN с увеличенным рабочим расстоянием. Увеличение микроскопа в базовой комплектации 50х - 500х, при использовании дополнительно приобретаемых окуляров и объективов 25х - 1600х.

Штатив микроскопа является унифицированной платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров, осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана с фокусировкой и оптические компенсаторы, встроенные в промежуточный тубус.

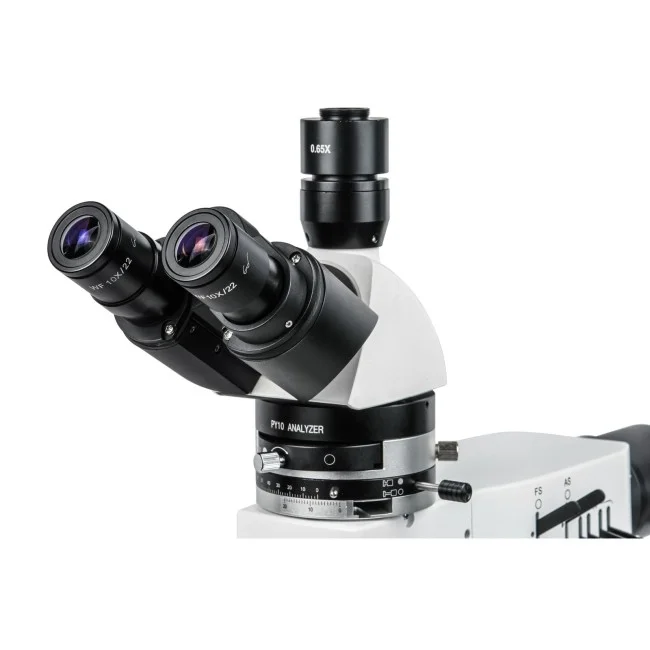

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения и размером до 2/3 дюйма. Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение различных камер. Конструкция визуальной насадки не требует переключения светового потока с окуляров на камеру и обеспечивает постоянное визирование параллельно с выводом данных.

В микроскопе применена схема освещения Кёлера, позволяющая получать яркое и равномерное освещение исследуемого образца без артефактов и наблюдать изображения высокого контраста с максимально возможным разрешением по всему полю.

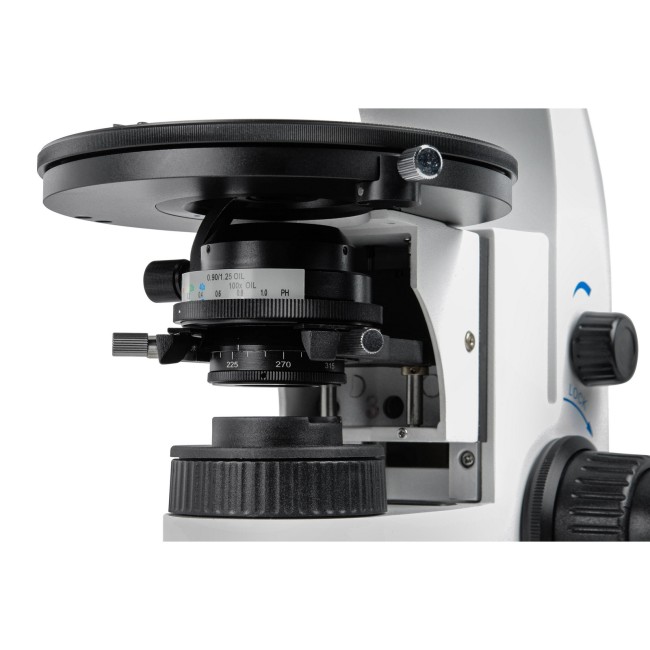

В систему проходящего света входит центрируемый конденсор с апертурной диафрагмой и осветитель Кёлера с полевой диафрагмой. В качестве источника света применен 3 Вт светодиод дневного спектра. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне.

Для работы с поляризацией используется поляризатор, встроенный в конденсор. Поляризатор вращается на 360⁰. Анализатор установлен в промежуточном тубусе, вращается на 180⁰ и при работе в обычном свете выводится из хода лучей.

В системе отраженного использована схема прямого освещения предмета через объектив посредством опак-иллюминатора. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии.

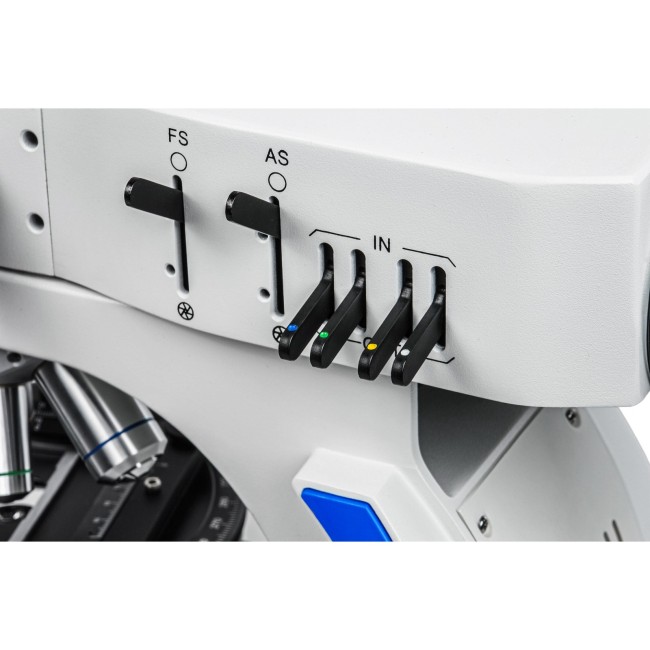

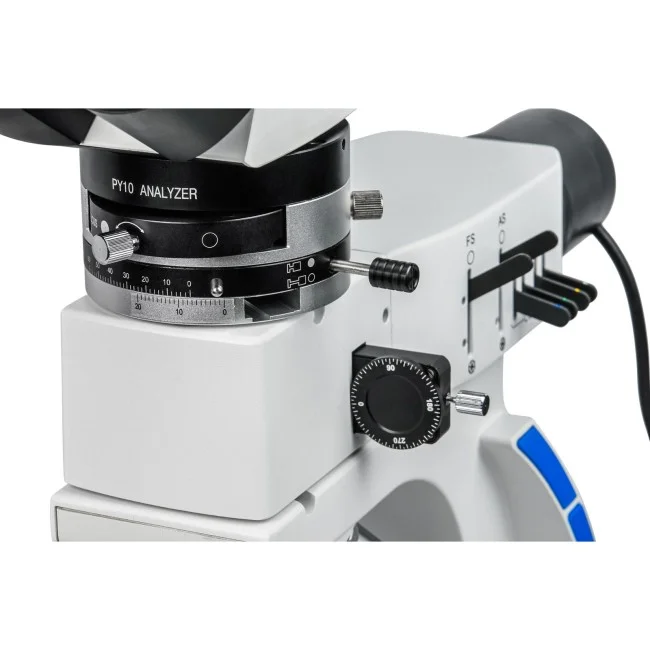

Устройство отраженного света включает в себя светодиодный осветитель с коллектором и конденсором, имеет центрируемые апертурную и полевую диафрагмы и встроенные светофильтры с механизмами их ввода в ход лучей. В системе использован вращаемый на 360⁰ поляризатор, выдвигаемый при работе с обычным светом из хода лучей. Анализатор установлен в промежуточном тубусе, и при работе в обычном свете выводится из хода лучей.

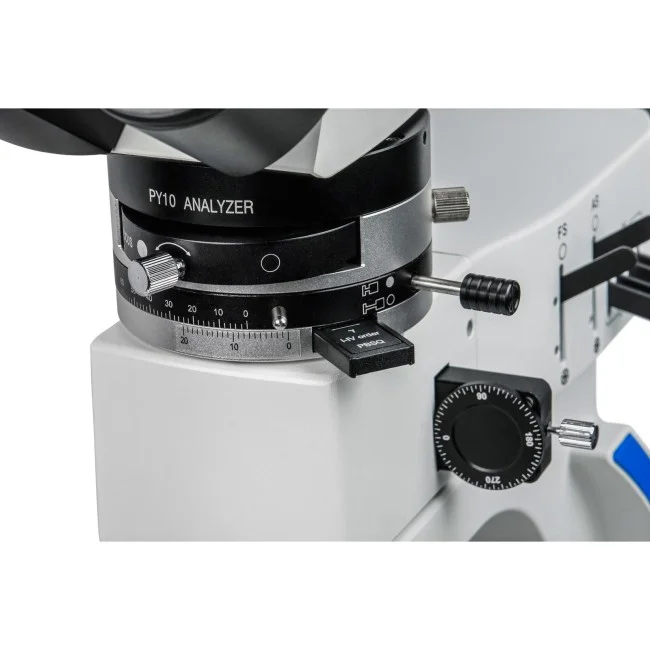

В промежуточный тубус микроскопа встроена линза Бертрана с механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изу­че­нии оп­тических свойств кри­стал­лов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.

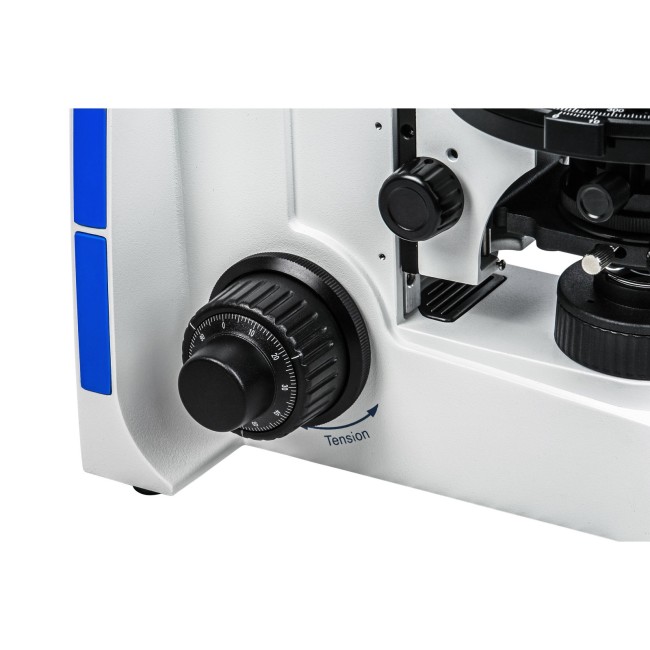

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Тонкая фокусировка имеет шкалу с ценой деления = 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Механизм оснащен регулятором усилия и настраиваемым ограничителем перемещения. Диапазон фокусировки составляет 20 мм.

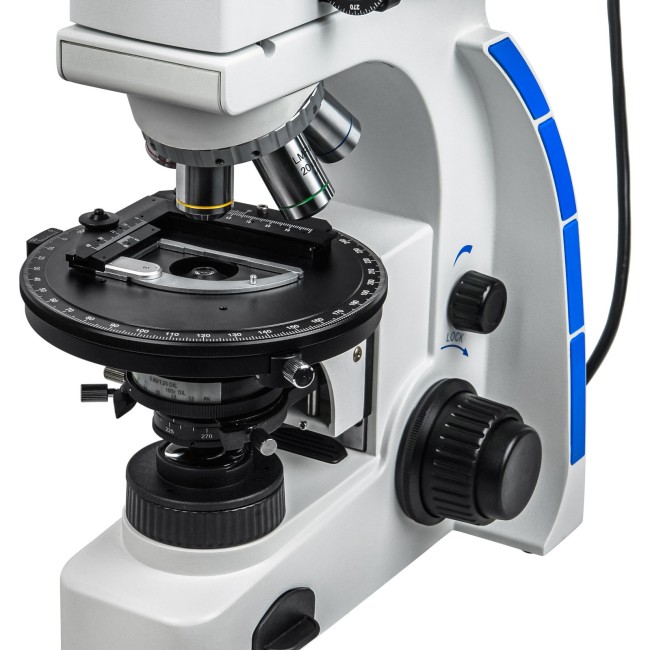

Микроскоп оснащен круглым предметным столиком диаметром 160 мм с вращением на 360⁰. Накладной препаратоводитель с высокой точностью перемещает объект по направлениям X - Y в диапазоне 48 - 27 мм.

Особенности:

• Оптическая схема «бесконечность» и планахроматы c увеличенным рабочим расстоянием.
• Исследования в проходящем и отраженном поляризованном и обычном свете.
• Схема проходящего света Кёлера обеспечивает равномерное освещение и высокую резкость.
• Система прямого освещения предмета через объектив.
• Револьвер на 5 объективов с центрируемыми гнездами.
• Набор компенсаторов и светофильтров в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Визуальная насадка с каналом визуализации и адаптером С-mount для окулярной камеры.
• Прецизионная точность фокусировки и перемещения.
• Полностью металлический конструктив с антистатическим покрытием.

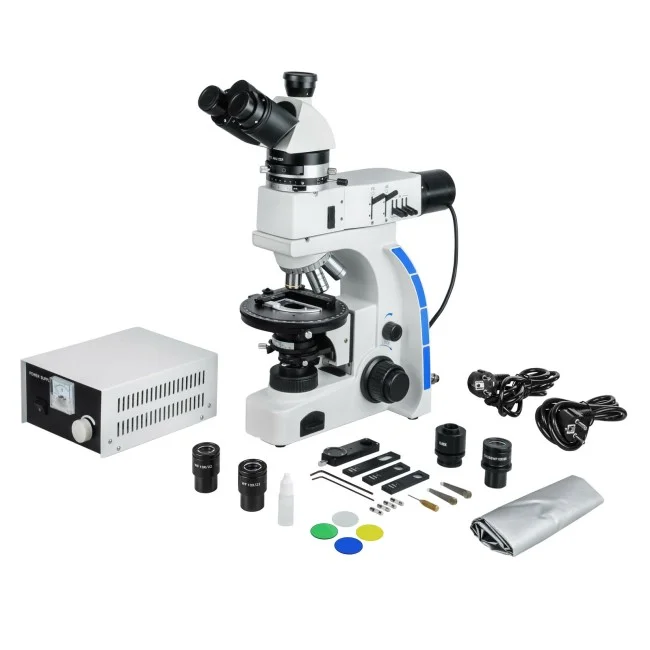

Комплектация:

• Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
• Револьвер на 5 позиций объективов
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Модуль осветителя отраженного света с фонарем

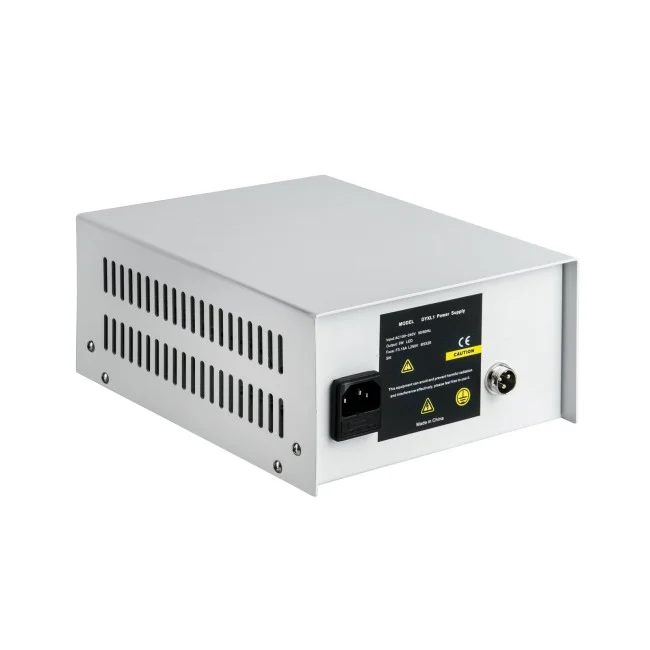

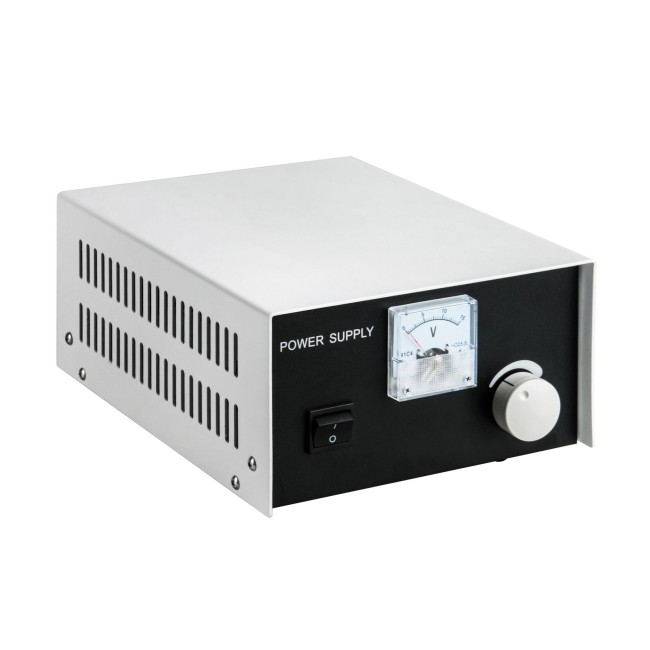

• Блок питания внешний
• Промежуточный тубус с анализатором и линзой Бертрана
• Столик круглый, поворотный 360⁰, Ø160 мм
• Конденсор Аббе центрируемый иммерсионный, NА=0.9/1.25 со встроенным поворотным 360⁰ поляризатором
• Препаратоводитель накладной, X-Y в диапазоне 48-27 мм
• Объектив LM PLAN 5x/0.12 ∞/0
• Объектив LM PLAN 10x/0.25 ∞/0
• Объектив LM PLAN 20x/0.4 ∞/0
• Объектив LM PLAN 50x/0.70 (S) ∞/0

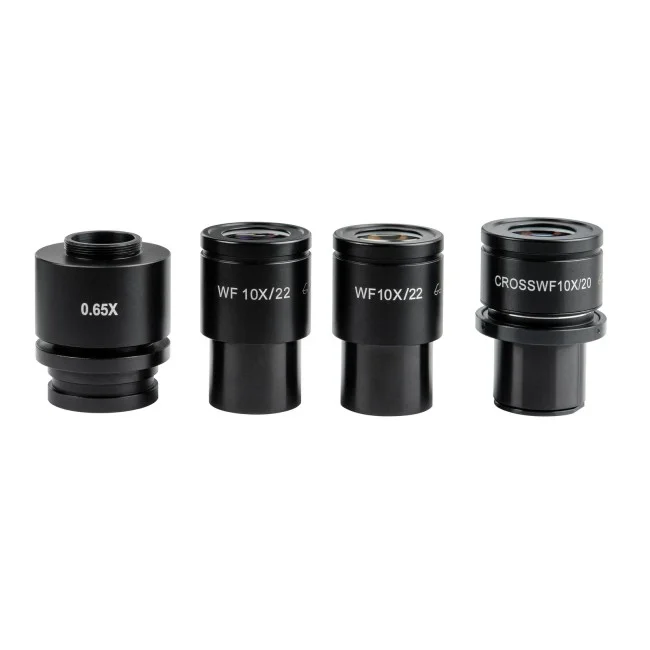

• Окуляр WF 10х/22 с удаленным зрачком - 2 шт
• Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой

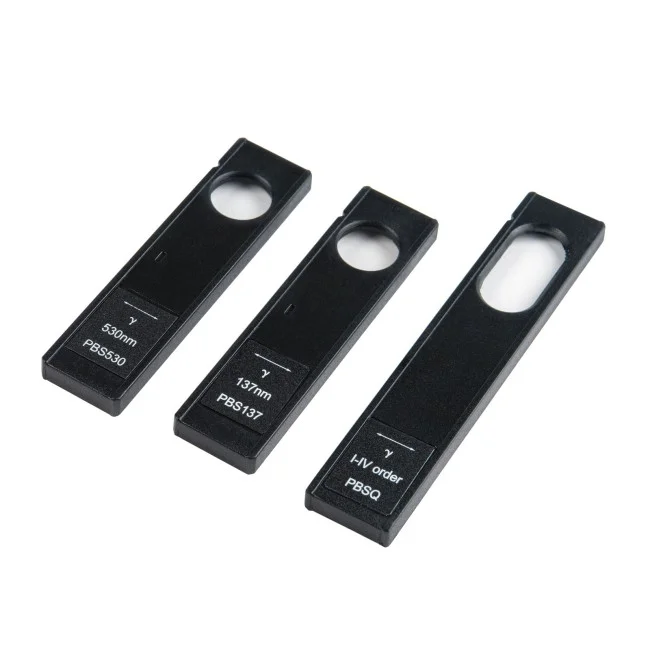

• Слайдер с компенсатором 1/4λ (137nm)
• Слайдер с компенсатором λ (530 nm)
• Слайдер с кварцевым клином 4λ
• Слайдер с поворотным на 360⁰ анализатором
• Светофильтр Ø38 мм, матовый
• Светофильтр Ø38 мм, желтый
• Светофильтр Ø38 мм, синий
• Светофильтр Ø38 мм, зеленый
• Адаптер С-mount 0.65
• Зажимы пружинные - 2 шт
• Кабель питания - 2 шт
• Пылезащитный чехол
• Ключ шестигранный 2 мм
• Ключ шестигранный 3 мм
• Отвертка шестигранная 1.5 мм
• Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт
• Руководство по эксплуатации

По дополнительному заказу:

• Объектив LM PLAN 80x/0.80 (S) ∞/0
• Объектив LM PLAN 100x/0/80 (S) ∞/0
• Объектив POL 4x/0.13 ∞/0.17
• Объектив POL 10x/0.30 ∞/0.17
• Объектив POL 40x/0.70 (S) ∞/0.17
• Объектив POL 60x/0.80 (S) ∞/0.17
• Объектив POL 20х/0.45 (S) ∞/0.17
• Объектив POL 100х/1.25 (S, Oil) ∞/0.17
• Окуляр WF 5х/18 с удаленным зрачком - 2 шт
• WF 16х/13 Plan с удаленным зрачком - 2 шт
• Масло иммерсионное
• Видеоокуляр (камера) с ПО
• Адаптер С-mount 0.5х
• Адаптер С-mount 0.25
• Адаптер С-mount 1х
• Адаптер Nikon DSLR
• Адаптер Canon DSLR
• Калибровочный слайд X-Y
