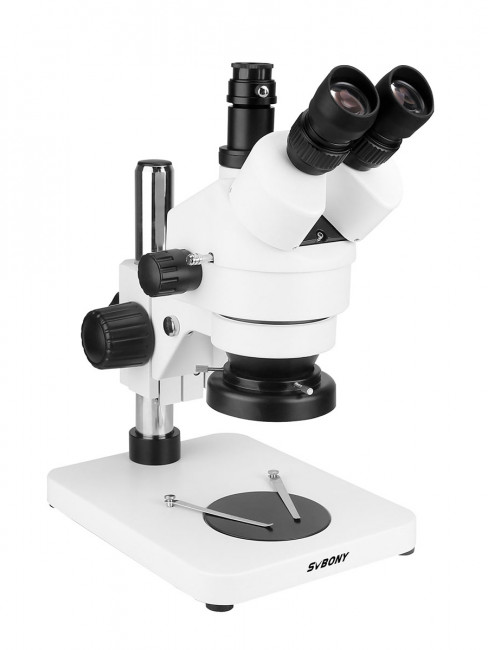

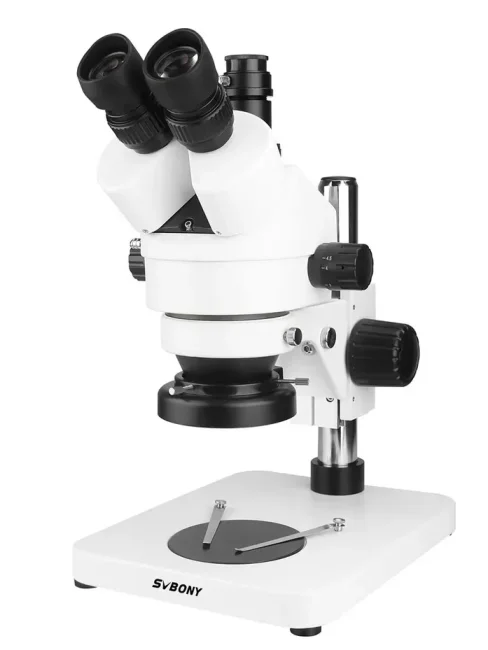

Микроскоп тринокулярный SVBONY SM402 7-45х

Инструментальный микроскоп SVBONY SM402 найдет свое применение на производстве или в быту, когда нужно проводить операции с мелкими предметами или деталями. Вы можете просто исследовать минералы, поверхность металлов, монеты, насекомых, воду из водоема, и так далее. В окуляры микроскопа вы увидите мир совершенно по-новому, так как мелкие детали видимые в микроскоп просто недоступны для нашего зрения без оптических приборов.

В микроскоп SM402 смотрят двумя глазами, что кроме комфорта придает объемность и ощущение глубины изображения. Микроскопы этого типа также называют стереоскопическими. Ощущать объем и глубину пространства очень важно при манипуляциях под микроскопом. Поэтому стереомикроскопы востребованы специалистами в области пайки и контроля печатных плат, в ювелирном и реставрационном деле, в криминалистических учреждениях, и в других областях.

Конструкция микроскопа

Микроскоп состоит из следующих основных деталей:

• оптическая голова с трансфокатором (механизмом плавной смены увеличения, или зуммирования);
• держатель головы с механизмом фокусировки;
• штатив с плоским основанием.

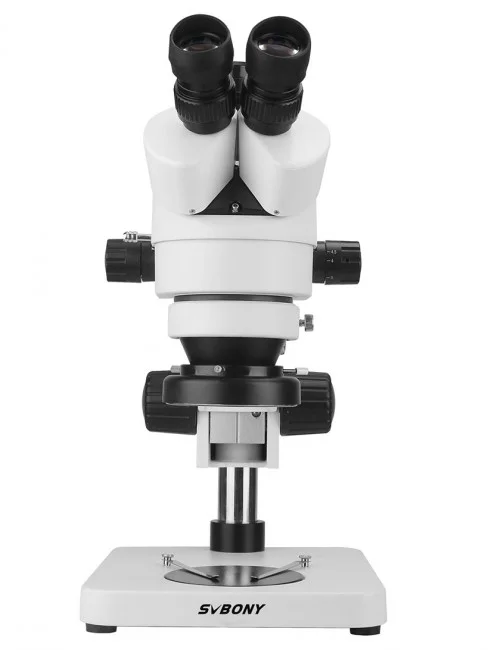

Наблюдения проводятся в пару окуляров или на мониторе ПК, если у вас есть в наличии цифровая камера для микроскопа (вы можете заказать камеру отдельно). Окуляры устанавливаются в окулярные трубки с коррекцией диоптрий. Трубки находятся внутри двух подвижных блоков призм. Путем вращения призм настраивается расстояние между окулярами - оно должно соответствовать расстоянию между вашими глазами. Призмы оборачивают изображение, то есть в окулярах вы видите предмет в такой же ориентации, в которой он лежит на столе (прямое изображение).

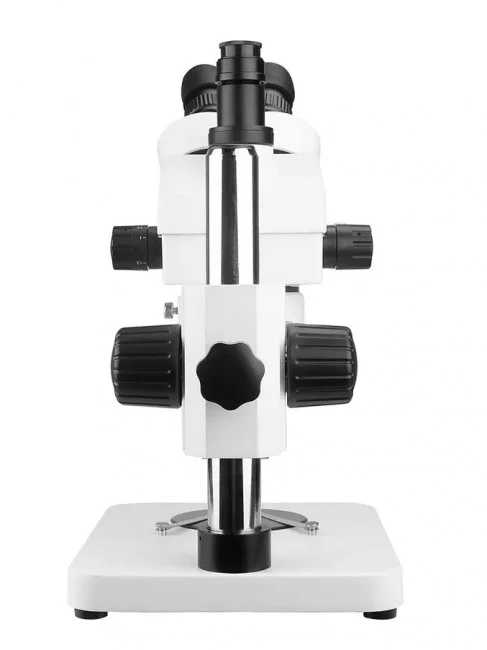

Плавное перемещение головы микроскопа для фокусировки на изображении производится кремальерой, крупные ручки которой располагаются по бокам держателя.

Подключение камеры

Для установки камеры используйте оптико-механический адаптер, который навинчивается на верхний оптический выход. Обратите внимание, что его длина меняется при вращении одной трубки относительно другой, а достигнутое положение фиксируется стопорным кольцом. Меняя длину адаптера вы сможете добиться парфокальности между окулярами и камерой. Адаптер имеет наименьшую рабочую высоту 44 мм. Поддерживаемые соединения - дюймовая C-резьба (внешняя) и отверстие 23.2 мм. Таким образом, вы можете подключить как профессиональную камеру с C-mount, так и простой видеоокуляр. Оптический выход для камеры включается в работу при вытягивании ручки на левой стороне головы, левый окуляр при этом выключается. То есть световой поток в данной модели не делится, а перенаправляется из левого канала.

Кольцевой осветитель

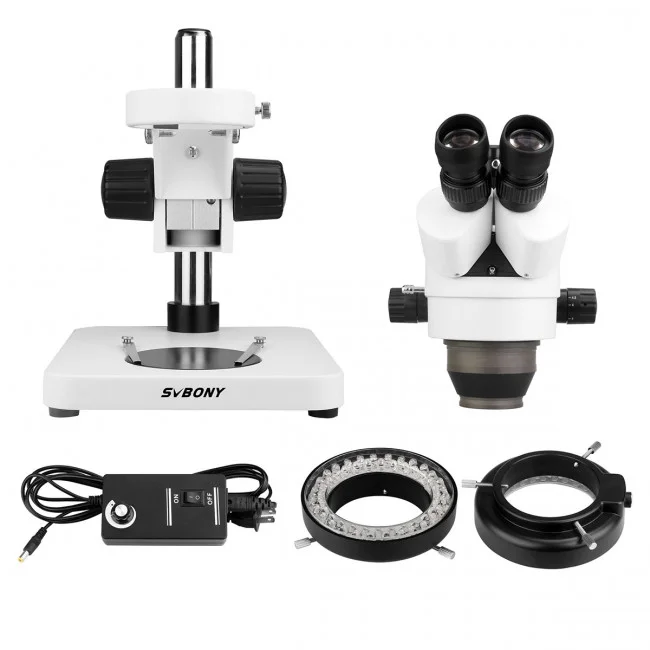

В комплектацию включен светодиодный кольцевой осветитель с регулировкой яркости. Осветитель дает холодный и очень яркий свет, равномерно освещая рабочую поверхность практически без теней. Другие осветители (например двухжгутовый) вы можете заказать в магазине Планетарий дополнительно.

Рабочее пространство

Конструкция микроскопа дает возможность работать с предметами высотой прибл. до 90 мм. Размеры плоского основания - 255 x 200 мм, на нем есть зажимы и круглый люк диаметром 95 мм, в который укладывается двусторонний столик, черный и белый с разных сторон. Высота опоры штатива - 250 мм, а её диаметр - 32 мм. Рабочее расстояние составляет 80 мм с установленным осветителем и 100 мм без него (до нижней кромки головы).

Плавное изменение увеличения

Работая с микроскопом вы можете плавно менять увеличение, вращая ручки по бокам оптической головы. С комплектными окулярами диапазон составляет от 7 до 45 крат. Для достижения парфокальности, т. е. чтобы резкость не "убегала" при зуммировании, вам нужно найти нулевое положение окулярных трубок, вращая их. К сожалению, у данной модели нет отметок с диоптриями, поэтому вам придется выполнить эту операцию использую метод последовательных приближений. При правильной окулярной настройке при зуммировании изображение остается резким.

Совместимость с насадками

Микроскоп совместим с насадками Микромед МС-2. Понижающие насадки (0.5x, 0.75x) значительно увеличивают рабочий отрезок. Повышающие насадки (1.5x, 2.0x) наоборот, сокращают рабочее расстояние, также с ними появляется небольшое виньетирование поля зрения. Насадки вкручиваются на резьбу M48 в нижней части головы.

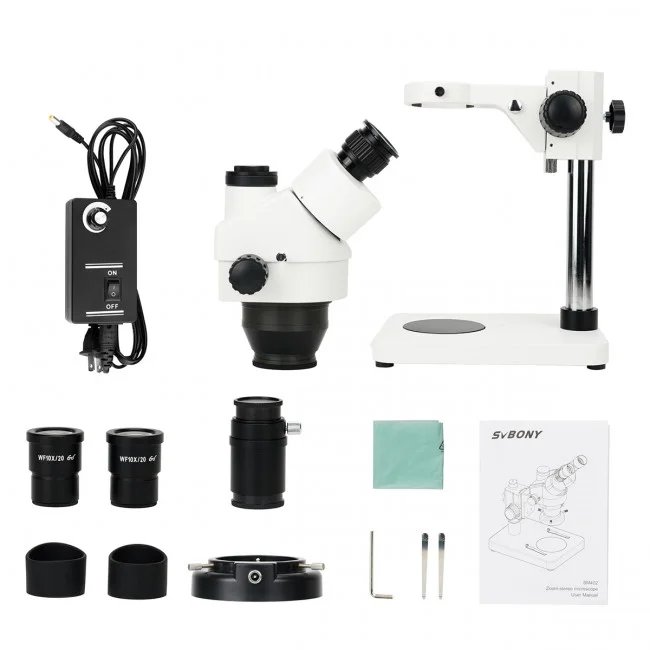

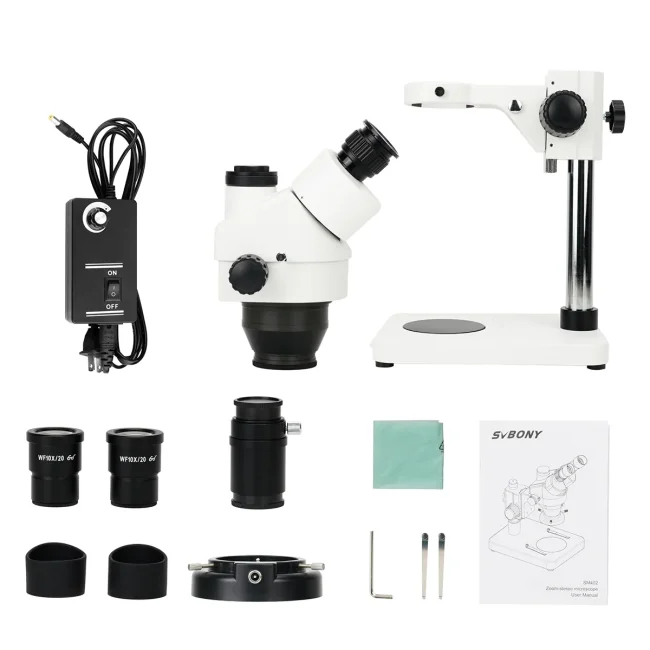

Комплект поставки:

• Оптическая голова по схеме Грену с трансфокатором 0.7-4.5x

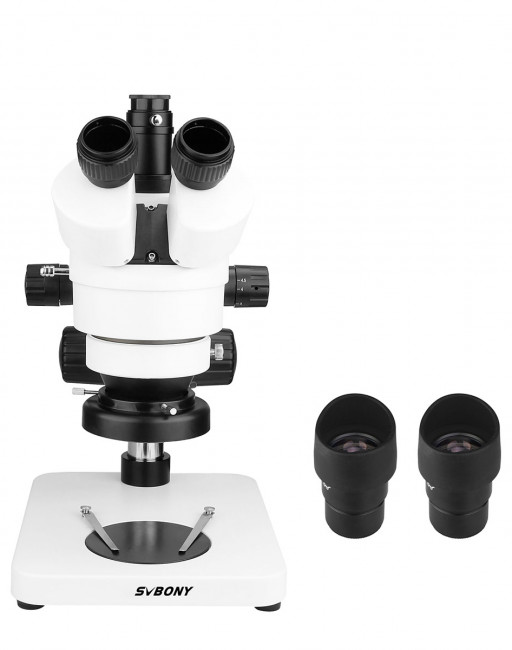

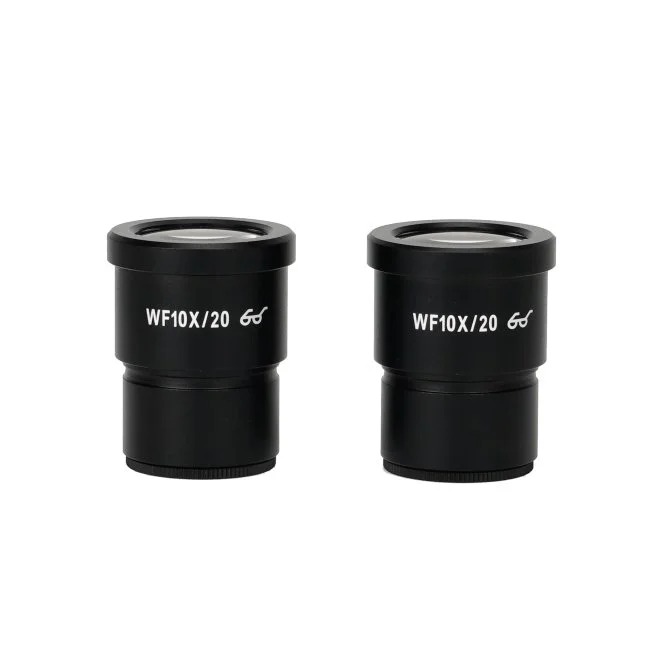

• Окуляры широкоугольные 10x/20 мм, с посадочным диаметром 30 мм (2 шт.)
• Наглазники окуляров (2 шт.)
• Держатель головы с грубой фокусировкой
• Штатив с плоским основанием
• Кольцевой светодиодный осветитель

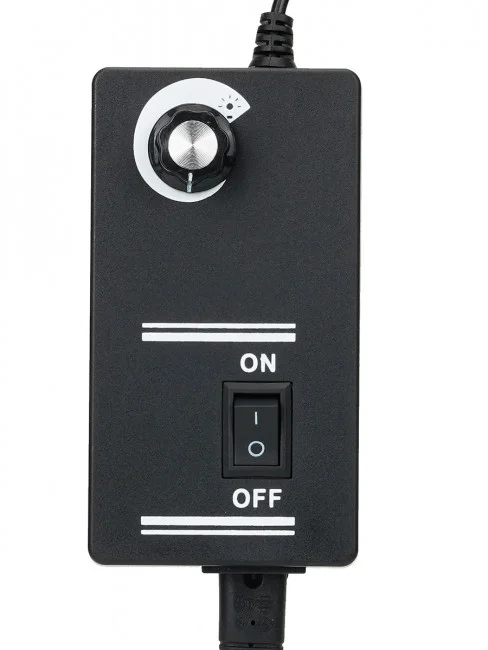

• Блок питания осветителя с регулировкой мощности
• Оптико-механический адаптер для установки камер
• Футляр от пыли
• Шестигранный ключ
• Инструкция от производителя (международная)
