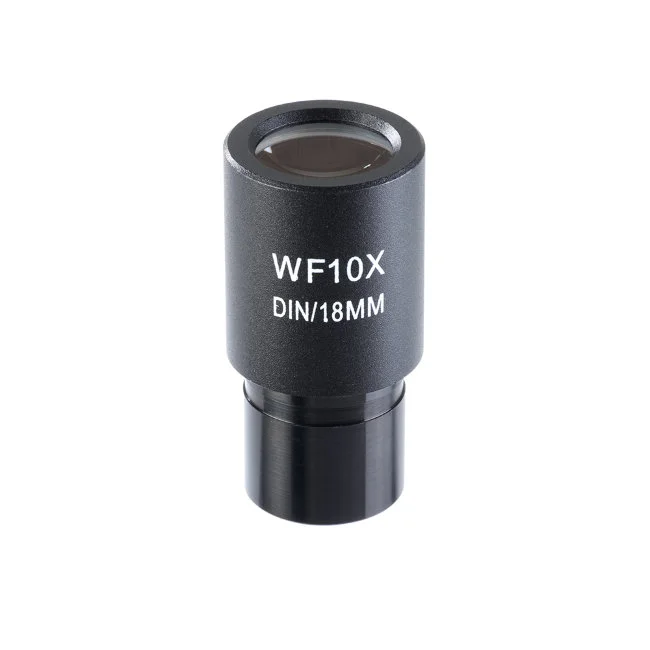

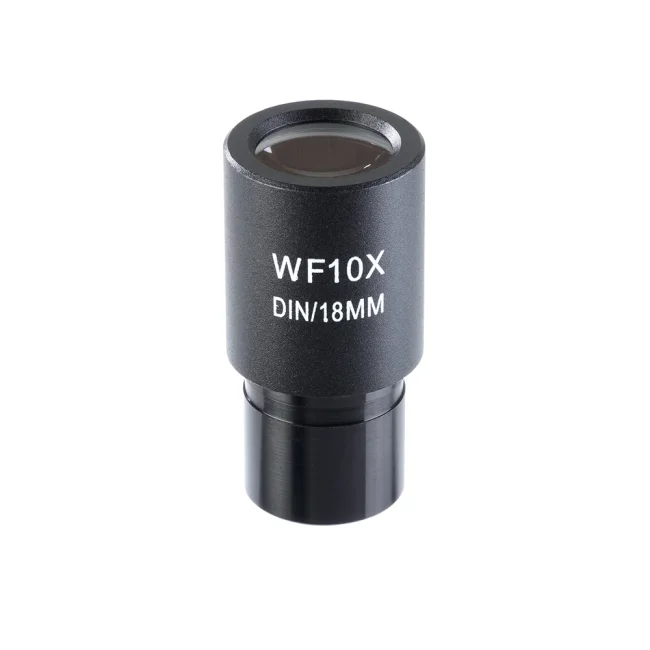

Окуляр Микромед 10х/18 со шкалой

В избранноеСравнение
Артикул: 10605
2 640 Р
-+Купить
Магазин в Москве (м.ВДНХ): Осталось несколько штук
Магазин в Воронеже: Под заказ
Интернет-магазин: В наличии
БрендМикромед
  • Обзор
  • Характеристики
  • Отзывы (0)
Микромед
Окуляр с измерительной шкалой для микроскопов Микромед С-11, Микромед С-12, Микромед С-13, Микромед С-1, Микромед Р-1, Микромед 1, Микромед 2
  • Увеличение - 10 крат
  • Поле зрения - 18 мм
  • Цена деления шкалы 0,1 мм
  • Посадочный диаметр 23,2 мм

Для выполнения сравнительных оценок линейных размеров отдельных составляющих объекта может быть применен окуляр со шкалой или с сеткой.

Шкала установлена в плоскости полевой диафрагмы окуляра увеличением 10 крат.

Окуляр со шкалой устанавливается в окулярный тубус.

Парный ему окуляр без шкалы установить в окулярный тубус с диоптрийной подвижкой.

Наблюдая в окуляр со шкалой, сфокусироваться на резкое изображение шкалы, затем рукоятками грубой и точной фокусировки сфокусировать микроскоп на резкое изображение объекта.

Наблюдая изображение объекта вторым глазом в окуляр без шкалы, вращением кольца диоптрийной подвижки тубуса добиться резкого изображения объекта, при этом не изменять положение рукояток грубой и точной фокусировки.

Наблюдая изображение объекта двумя глазами, раздвинуть окулярные тубусы так, чтобы видимые поля в левом и правом тубусах наблюдались как одно, то есть установить их в соответствии глазной базой.

При такой настройке наблюдатель увидит резкое изображение объекта одновременно с резким изображением шкалы окуляре, что позволит выполнить необходимые сравнительные оценки линейных размеров структур.

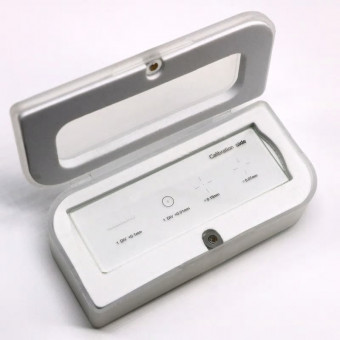

Для определения размеров структур в линейной мере (в миллиметрах или микронах) необходимо воспользоваться специальной линейкой – объект-микрометром (калибровочный слайд).

Объект-микрометр следует положить на предметный столик вместо объекта (на прямых микроскопах шкалой вверх, на инвертированных – шкалой вниз).

По шкале объект-микрометра произвести градуировку шкалы окуляра для каждого объектива, с которым будут выполняться измерения.

Для этого сфокусировать микроскоп на резкое изображение шкалы объект-микрометра в плоскости окуляра и развернуть окуляр в тубусе, установив штрихи обеих шкал параллельно.

Определить, сколько делений объект-микрометра укладывается в шкале окуляра (при объективах среднего и большого увеличения) или сколько делений шкалы окуляра занимает весь объект-микрометр (при объективах малого увеличения).

Вычислить цену деления шкалы окуляра при работе с каждым объективом по формуле:
Е=ТL/A, где
E - цена деления шкалы окуляра;
L – число делений объект-микрометра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре;

А – число делений шкалы окуляра.
