Смарт-телескоп DwarfLAB Draco (SHO Edition)

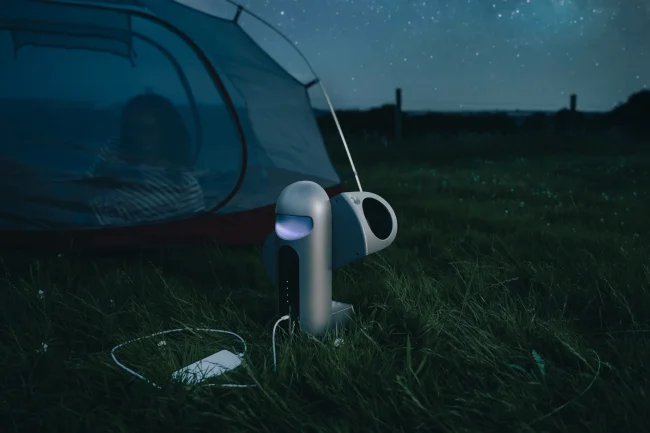

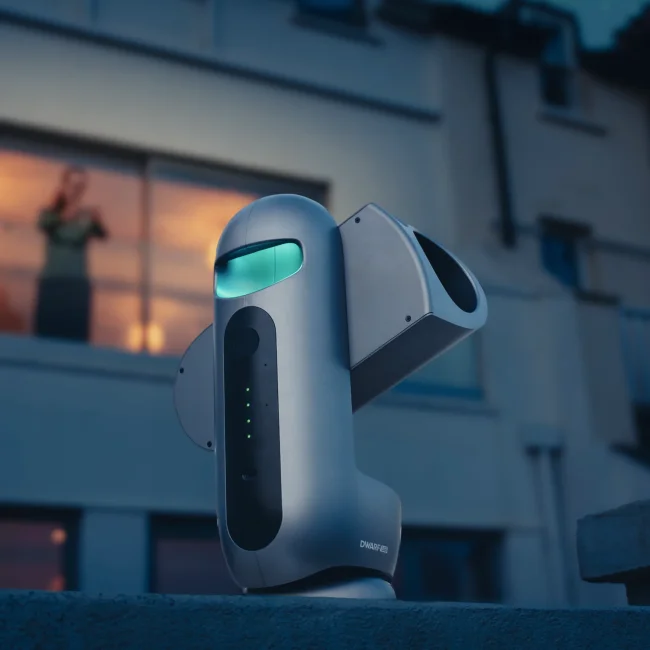

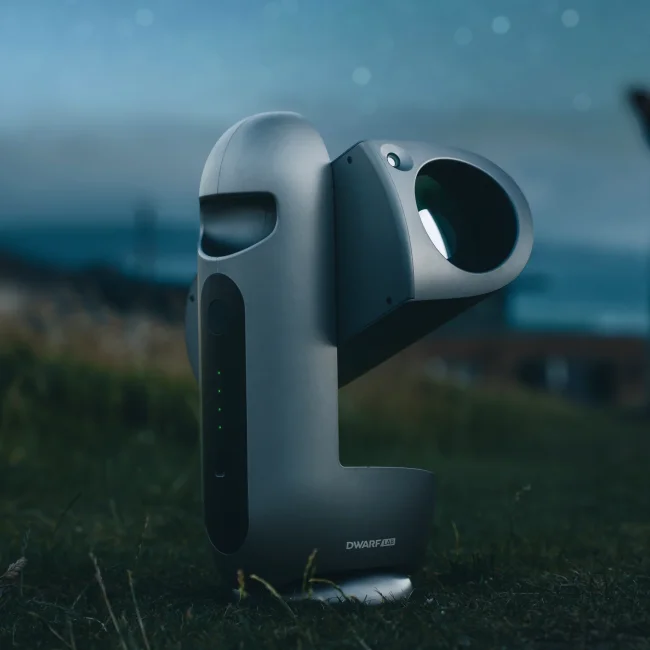

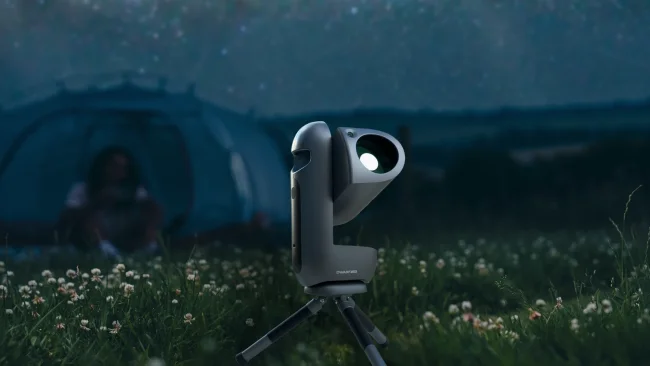

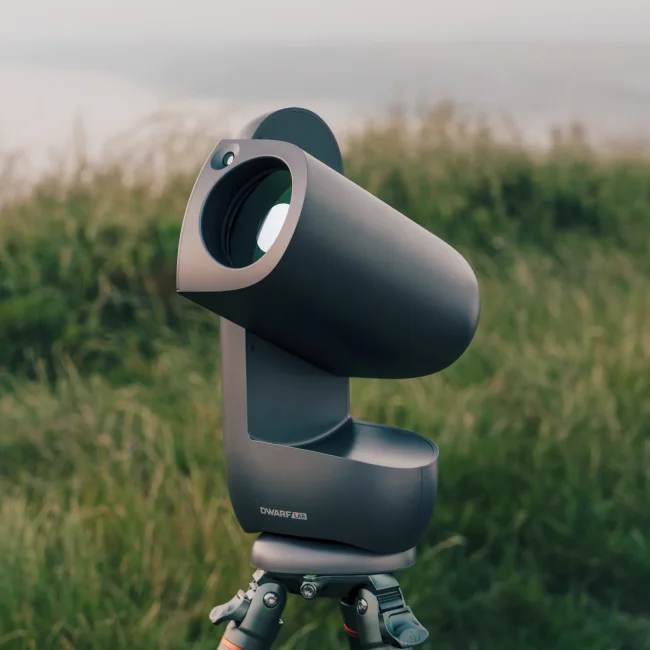

DwarfLab Draco SHO Edition — это флагманский смарт-телескоп, с которым вы сможете получать снимки эмиссионных туманностей в классической палитре Хаббла в автоматическом режиме. Всё необходимое размещено внутри компактного корпуса-моноблока длиной 39 см и весом 5,5 кг. Это автономная мини-обсерватория со встроенным аккумулятором, для управления которой вам достаточно одного телефона с установленным приложением DWARFLAB.

Что такое палитра Хаббла

Классическая палитра Хаббла (или SHO) — это способ колоризации узкополосных снимков, при котором данные трёх фильтров сопоставляются цветам RGB. Сера (SII) направляется в красный канал, водород (Hα) — в зелёный, кислород (OIII) — в синий. Именно так были получены знаменитые изображения с телескопа Хаббл с характерными сине-золотыми оттенками газовых облаков.

Как SHO реализован в Draco

Ещё недавно у любителей астрономии были популярны монохромные камеры. Съёмку проводили последовательно в трёх каналах, которые затем складывались в нужную палитру. Для этого требовалось колесо фильтров, отдельная серия кадров с каждым фильтром и последующая сборка каналов. Минусы старого метода — высокая стоимость, сложность и время. Современный подход использует двух-узкополосные фильтры (дуобанды) с цветными камерами: один фильтр пропускает Hα и OIII одновременно, другой — SII и OIII. Сняв две серии, вы извлекаете каналы скриптами (например, DBXtract в PixInsight) и собираете SHO-изображение. Это дешевле, быстрее и проще — именно этот принцип реализован в Draco SHO Edition, где оба фильтра встроены в телескоп. Приложение автоматически снимает две серии кадров, извлекает из них отдельные каналы (Hα, SII, OIII), сопоставляет их цветам палитры Хаббла и собирает итоговое изображение по одному нажатию.

Солнечный фильтр

Поскольку внутренний слот, который в стандартной конфигурации занимает ND-фильтр для Солнца, в SHO Edition выделен под S+O фильтр, для солнечной съёмки предусмотрен внешний магнитный фильтр, который входит в комплектацию. Он устанавливается вручную перед съёмкой, после чего телескоп автоматически выполняет наведение, фокусировку и начинает запись.

Что можно снимать на Draco SHO Edition

Как и в стандартной конфигурации, в SHO Edition доступны галактики и звездные скопления с глубокой детализацией 90-мм объектива. Однако главное, за что эту версию полюбят опытные астролюбители — это эмиссионные туманности, которые раскрываются в совершенно новом виде.

Как было отмечено выше, особенность версии SHO — наличие дополнительного двух-узкополосного фильтра SII + OIII (сера + кислород), помимо стандартного Hα + OIII (водород + кислород). Автоматика телескопа переключает их последовательно в процессе съемки. Водород и сера излучают свет в близких оттенках красного диапазона (Hα: 656 нм, SII: 672 нм). С обычным астро-фильтром их сигналы смешиваются в один красный RGB-канал, делая картинку "плоской". Но благодаря поочередной съемке с двумя фильтрами, Draco SHO изолирует сигнал серы от водорода. Внутренний SII-канал проявляет контраст, градиенты и неоднородности газа там, где в стандартной конфигурации будет видна лишь однородная водородная дымка. На известных астрономических объектах это сказывается следующим образом:

• Туманность Вуаль: серный канал заметно усиливает контраст между плотными и разреженными участками ударной волны, проявляя тонкую «веревочную» структуру.
• Туманности Розетка и Северная Америка: SII подчеркивает затененные пылевые прожилки и ребра внутри ярких облаков, делая изображение объемным и рельефным.
• Хобот слона (IC 1396A): фильтр SII четко очерчивает границы холодной темной газовой колонны в месте ее столкновения с ионизированным газом.
• Столпы Творения (M16): выделение серы создает яркий контур вокруг пылевых колонн, подсвечивая зоны, где жесткое излучение молодых звезд испаряет края плотного молекулярного облака.
• Планетарная туманность Сатурн (NGC 7009): SII-канал выявляет неравномерность яркости вдоль ее внешней оболочки.

Комбинируя данные, полученные с помощью двух фильтров, телескоп выдает тот самый знаменитый «объемный» снимок в палитре Хаббла (SHO), благодаря которому астрофотографы по достоинству оценят Draco SHO.

Не только дальний космос

В режиме Солнечной системы Draco использует нативное разрешение сенсора 50 Мп с интеллектуальным кадрированием вокруг цели — чтобы убрать лишнюю черноту космоса. На Луне становятся различимы мелкие кратеры, тени на терминаторе и борозды. На Солнце, с внешним ND-фильтром из комплекта, — детальная структура и динамика пятен. Юпитер и Сатурн из-за скромного фокусного расстояния останутся небольшими, но кольца Сатурна и Большое Красное Пятно Юпитера вы сможете запечатлеть (что недоступно меньшим апертурам).

Широкоугольная камера и творческие режимы

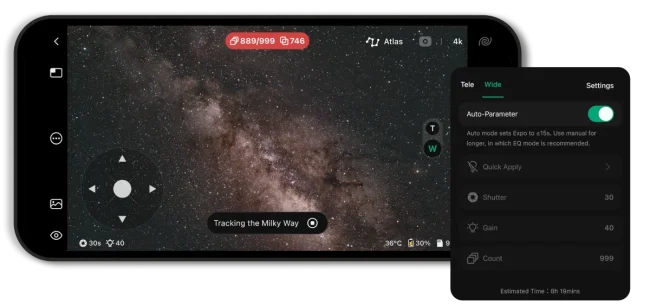

Для панорамных сюжетов в Draco установлен отдельный широкоугольный модуль с полем обзора 86° и сенсором 50 МПикс. Ночью автоматика переводит его в режим биннинга 2x2 для повышения чувствительности, выдавая 12-мегапиксельные кадры с минимальным уровнем шума. Встроенный визуальный фильтр отсекает инфракрасный свет, сохраняя естественные цвета пейзажа. Модуль превращает Draco в творческую студию благодаря фирменным автоматическим режимам:

• Звёздные треки: телескоп делает серию снимков и склеивает круговые линии движения звёзд, выдавая готовый результат прямо в приложении.
• Астро-таймлапсы: завораживающие видеоролики, где на фоне статичного земного пейзажа плавно вращается купол звёздного неба с аркой Млечного Пути.
• Ночные панорамы: широкоугольная камера последовательно снимает разные участки неба и автоматически сшивает их, формируя панорамы с охватом до 180°.

Выдержки до 300 сек "из коробки"

Проблема всех азимутальных монтировок — вращение (ротация) поля зрения. Звёзды в кадре медленно поворачиваются вокруг центра и на длинных выдержках превращаются в дуги. В большинстве цифровых телескопов эффект вращения компенсируется алгоритмами обработки, у которого есть пределы использования, что ограничивает выдержку 15–30 секундами. Как правило, такие телескопы (в том числе Dwarf 3 и Mini) поддерживают экваториальный режим, что дает возможность увеличить выдержку, однако это требует дополнительного клина и полярной настройки.

В Draco выбрано элегантное решение на аппаратном уровне: телескоп сохраняет простую азимутальную конфигурацию (принцип — "достал и снимай"), а ротация поля компенсируется вращением сенсора в фокальной плоскости, скорость и направление которого идеально рассчитывается. Благодаря деротации вам будут доступны выдержки до 300 секунд с сохранением геометрии кадра. 300-секундная выдержка дает значительно большую глубину и динамический диапазон снимка, проявляя детали, которые при меньшем накоплении просто не видны. Чтобы держать кадр во время экспозиции неподвижным, в Draco используется встроенная гидирующая камера — она отслеживает малейшие отклонения и вносит поправки в движение телескопа в реальном времени.

Объектив-катадиоптрик и сенсор с охлаждением

Оптическая схема — запатентованная DwarfLab компактная катадиоптрическая схема с апертурой 90 мм, фокусным расстоянием 340 мм и светосилой f/3.8 (эквивалент для полного кадра: 1200 мм). Сенсор — CMOS 50 Мпикс 1/1,3", который работает в двух режимах:

• Дальний космос: для повышения чувствительности соседние пиксели объединяются в один крупный виртуальный пиксель (биннинг 2x2) с разрешением кадра 12 Мпикс.
• Солнечная система или дневная съемка: используется все доступное разрешение 50 Мпикс.

Активное охлаждение сенсора — это еще одна технология, которая отличает Draco от большинства смарт-телескопов. Встроенный термоэлектрический охладитель (элемент Пельтье) отводит тепло от матрицы, снижая её температуру на 5–10°C ниже окружающей среды. Для 300-секундных выдержек это крайне важно: без охлаждения темновой ток сенсора накапливается и превращается в шум, который пересвечивает слабый сигнал тусклых объектов. Инженеры DwarfLab пошли дальше и научились использовать отведённое от сенсора тепло для обогрева передней линзы. Это решает вторую проблему длительных сессий: запотевание оптики. В холодные и влажные ночи мениск катадиоптрической системы склонен покрываться конденсатом, а тепло от охлаждения сенсора работает как встроенный обогреватель.

Приложение DWARFLAB и обработка в Stellar Studio

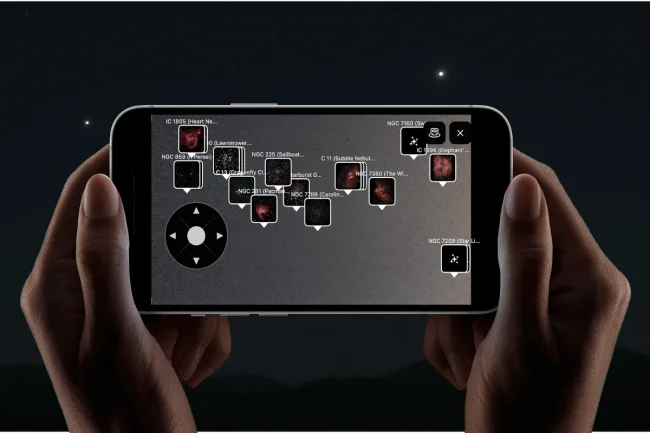

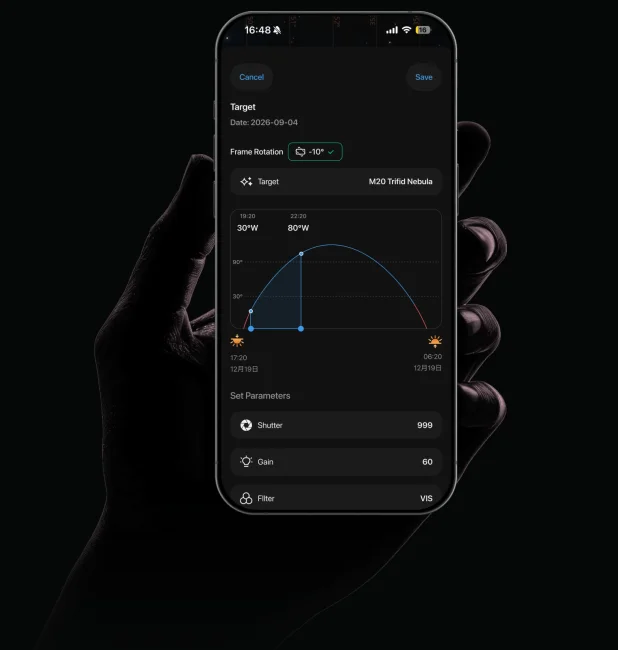

Приложение DWARFLAB работает на iOS и Android, поддерживает русский язык и служит единым центром управления Draco. После выбора цели система автоматически выполняет фокусировку, калибровку (создание и вычитание темновых кадров), наведение, трекинг, съёмку и накопление кадров в реальном времени. В Pro Mode доступны ручные настройки: выдержка от 1/10 000 до 300 секунд, усиление и выбор фильтров.

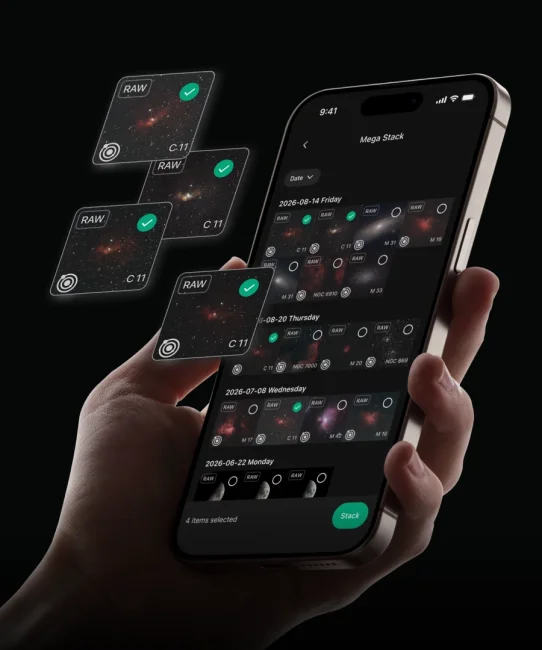

Для финальной доводки в приложении есть Stellar Studio — встроенная студия обработки, которая работает с Draco и позволяет улучшить снимок без компьютера. Она выполняет автоматическое улучшение изображения, шумоподавление и коррекцию формы звёзд. В неё входят инструменты уменьшения звёзд, их полного удаления и отдельного извлечения, добавления дифракционных лучей. Готовые файлы можно экспортировать в JPG, PNG, TIFF и FITS для дальнейшей обработки в PixInsight, Siril или Photoshop.

Особенности Dwarf Draco SHO Edition

• Главный объектив: 90/340 мм, f/3,8, эквивалент 1200 мм, поле 2°
• Вращающийся сенсор для компенсации вращения поля
• Встроенный автогид и выдержки до 300 секунд
• Разрешение 50 МПикс (12 МПикс с биннингом 2x2)
• Активное охлаждение сенсора с рекуперацией тепла на обогрев линзы
• Встроенный астрофильтр для глубокого космоса (съемка в широком диапазоне)
• Встроенный узкополосный фильтр Hα + OIII + дополнительный SII + OIII
• Автоматическое создание палитры Хаббла
• Внешний магнитный ND-фильтр для Солнца
• Широкоугольная камера: 12 Мпикс в ночном режиме, поле зрения 86°
• Автономность: батарея 10 000 мАч, до 5 часов работы, 128 ГБ встроенной памяти
• Вес: 5,5 кг. Размеры: 196 x 386 x 133 мм

Комплектация

• Телескоп Draco SHO Edition
• Внешний ND-фильтр для Солнца
• Алюминиевая тренога
• Кабель USB-C
• Салфетка для оптики
• Инструкция
