Спектрограф SBIG ST-I Spectrograph

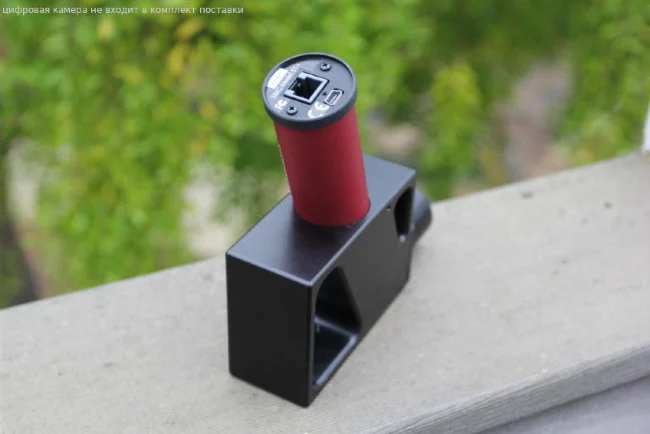

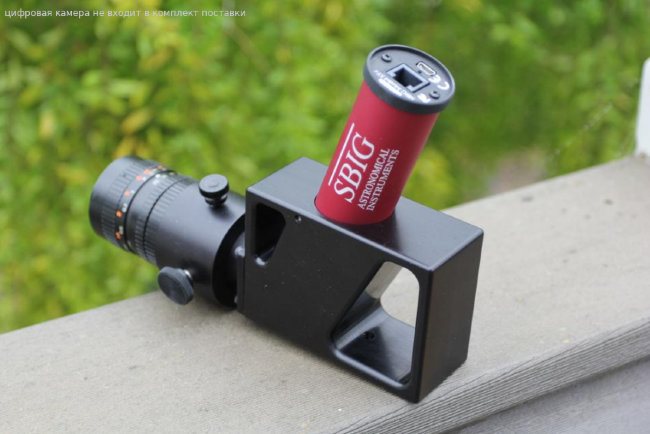

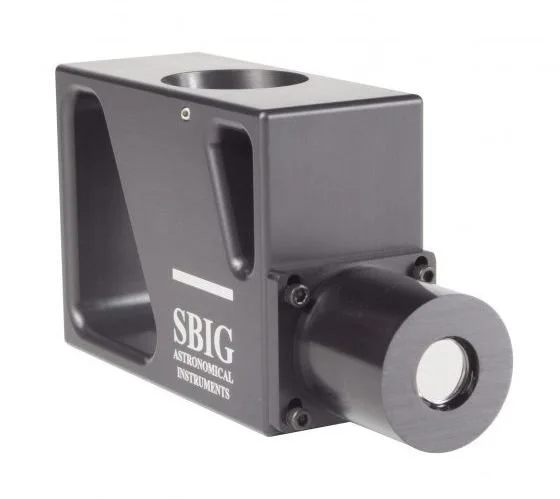

ST-I спектрограф SBIG был разработан специально для нашей ST-I камеры . Это устройство предназначено для того, чтобы Вы могли получить спектр своего неба, удаленных источников, полос пропускания фильтра и других источников света. Спектр собственного свечения неба может дать Вам информацию о степени и природе светового загрязнения и позволит подобрать подходящие окулярные фильтры.

Конструкция проста: свет входит в спектрограф через входную щель 25 микрон и визируется ахроматической линзой. Затем он проходит через стеклянную призму Шотта SF11, где синий свет изгибается под большим углом, чем красная длина волны. Второй ахромат фокусирует свет на ПЗС с дополнительной плосковыпуклой линзой, чтобы сократить фокусное расстояние и увеличить светосилу системы до f/3,66. Светосила важна при попытке запечатлеть фон неба. Плоскость ПЗС на самом деле немного наклонена относительно угла падения света, чтобы уменьшить вклад хроматической аберрации в оптическое размытие.

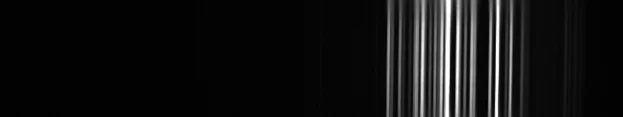

Спектр неоновой газоразрядной трубки, захваченной этой системой, показан ниже.

Обратите внимание, что спектральные линии прямые, сверху вниз, даже если щель видна изогнутой при осмотре визуально. Кривизна щели была добавлена для исправления естественной тенденции отклонения осевых лучей от щели, изогнутой призмой на несколько меньшую величину, чем лучи на оси. Искривление щели выпрямляет линии, позволяя увеличить вертикальное группирование ПЗС для слабых целей.

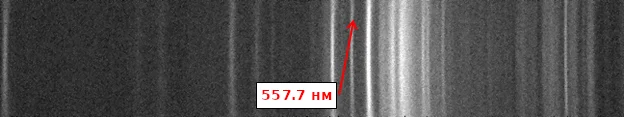

Следующая фигура иллюстрирует фон неба с заднего двора Санта-Барбары.

Спектрограф просто направлен вверх. В результате фоновый звездный свет также включается в этот спектр и виден как базовая линия полуоднородного континуума. Разрешение вокруг естественной линии воздушного свечения при 557,7 нм (отмечено) является достаточным, чтобы отделить ее от повсеместной линии ртути при 540,6 нм и линии натрия при 568,8 нм (оба от уличных фонарей).

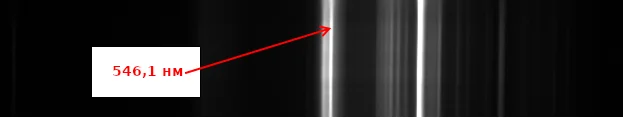

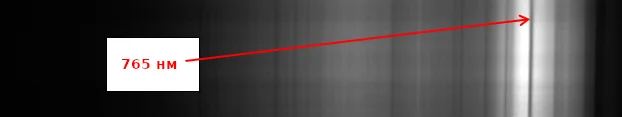

Два других примера, показанных ниже, используемых в руководстве по выравниванию, включают флуоресцентный свет с яркой линией при 546,1 нм и дневной свет с темной линией поглощения при 765,0 нм:

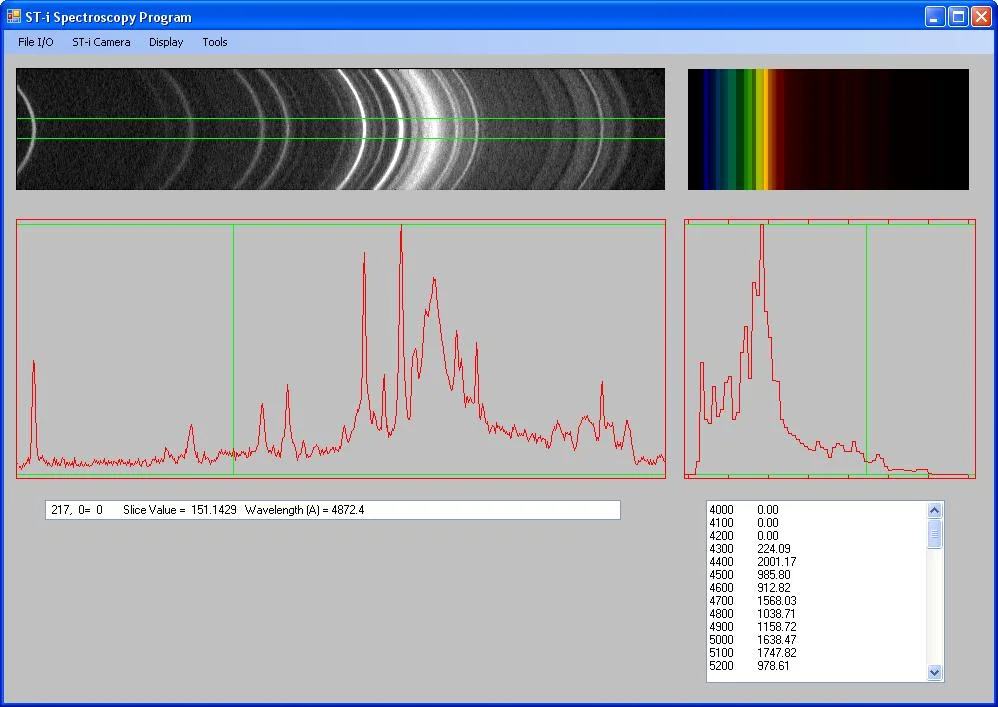

Программа для ПК включена в спектрограф, который позволяет пользователю управлять ST-I и получать спектры, создавать калибровку длины волны для спектрографа, выводить текстовые файлы данных для обработки в Excel или другой программе и повторно ячейки данных в формате с единицами измерения длины волны одинакового размера для более простого сравнения с данными решетки или из других источников.
