Цифровая камера-гид ZWO ASI462MC (цветная)

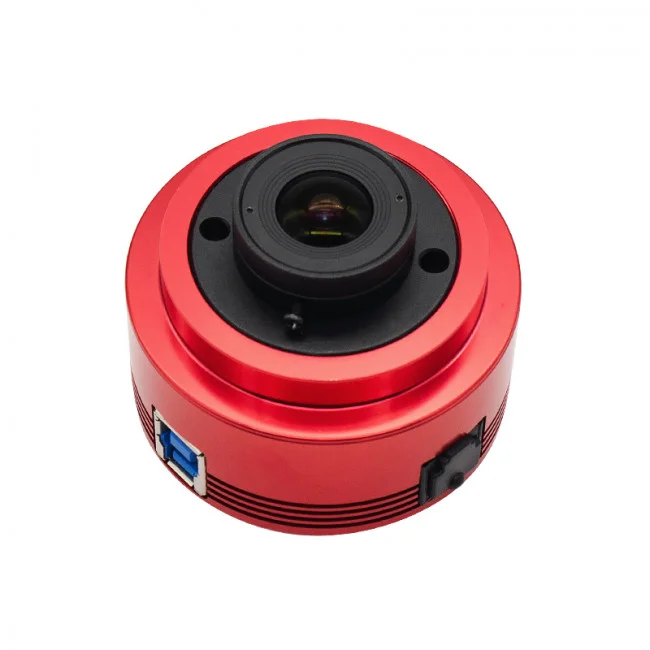

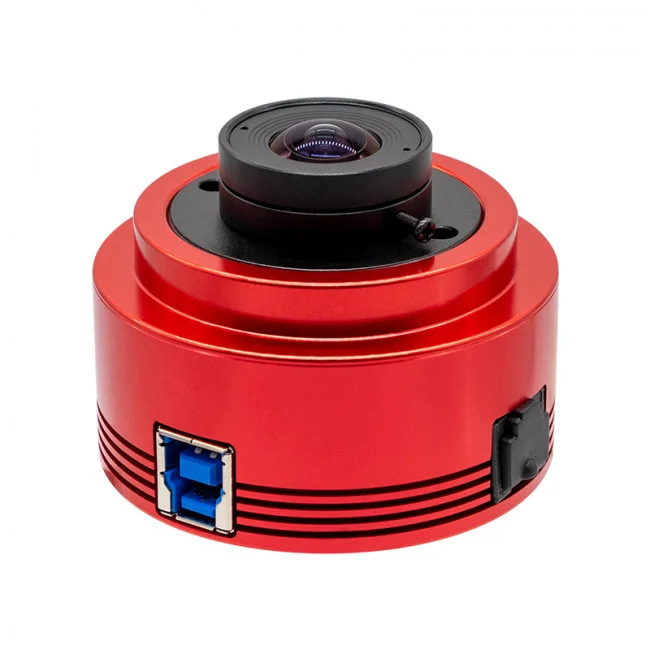

ZWO ASI 462MC – это высокочувствительная скоростная камера на основе цветной CMOS матрицы Sony IMX462 в компактном корпусе с интерфейсом USB 3.0. Предназначена в первую очередь для съемки Луны и планет, но может быть также использована для съемки ярких звездных скоплений, туманностей и галактик.

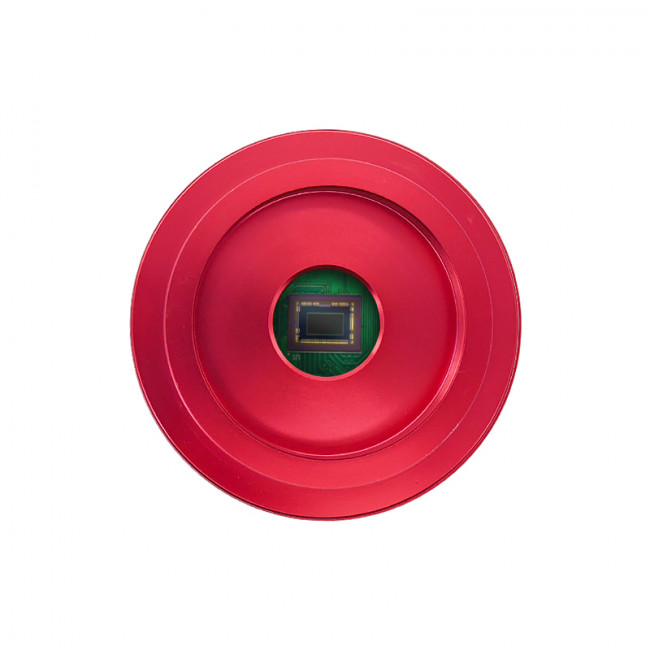

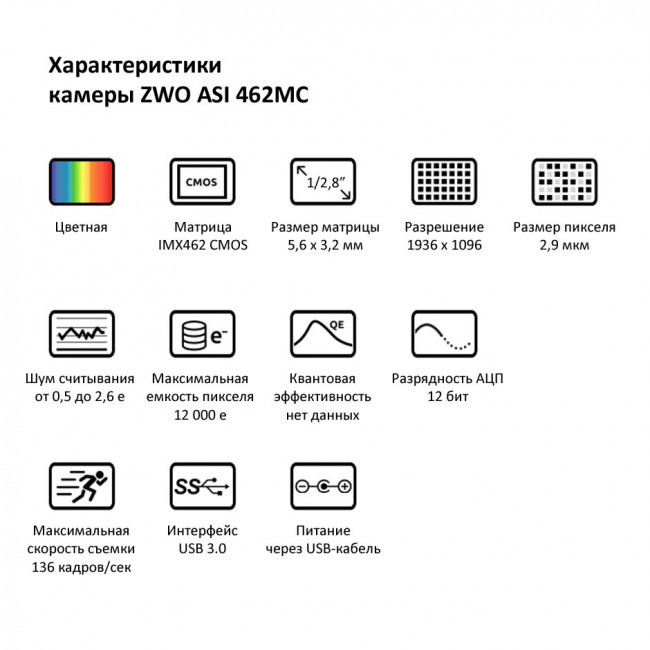

Цветная матрица Sony IMX462 с обратной засветкой является улучшенной по ряду параметров версией матрицы Sony IMX290. Размеры пикселя равны 2,9 x 2,9 мкм при рабочей области 5,6 х 3,2 мм. Формат матрицы соответствует стандарту HD 16:9 при разрешении 1936 x 1096 пикселей. АЦП имеет разрядность 12 бит (4096 уровней). Уникальной особенностью данной матрицы является высокая квантовая эффективность в инфракрасном диапазоне, которая равна 90% на длине волны 850 нм. В качестве защиты на матрицу устанавливается антибликовый фильтр (AR), а не UV-IR Cut фильтр (последний блокирует ультрафиолет и инфракрасный свет).

В матрице реализована технология sHCG (super High Conversion Gain), которая разбивает рабочий диапазон усилений на две области. При усилении меньше единичного (до 8 дБ) шум считывания составляет от 2,5 до 2,0 е-. При единичном усилении (9 дБ) шум считывания ступенчато уменьшается до 1,0 е-.

Скорость считывания при максимальном разрешении равна 63,9 кадра/сек в режиме 12 бит и 136,1 кадров/сек в режиме 10 бит (подключение USB 3.0).

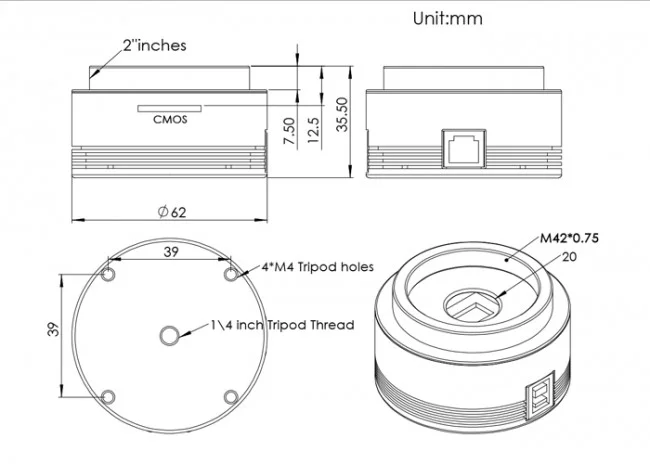

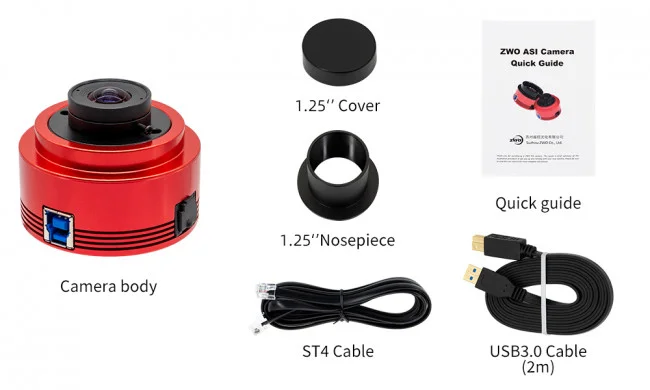

Компактный корпус камеры ASI 462MC имеет внутреннюю присоединительную резьбу М42х0,75. В комплект поставки с камерой включен Т2-адаптер на 1,25'' (31,7 мм) для установки камеры в окулярный узел телескопа или гида.

Основной сценарий применения камеры ASI 462MC – цветная и инфракрасная высокоскоростная фотосъемка Луны и планет с использованием специализированного программного обеспечения. Минимальная выдержка составляет 32 мкс, максимальная – 2000 сек.

Из-за использования в цветной матрице IMX462 встроенного антибликового фильтра для достижения правильного цветового баланса необходимо устанавливать внешний UV-IR Cut фильтр. Для съемки в инфракрасном диапазоне устанавливается фильтр, пропускающий только инфракрасный свет. Например, для фотосъемки Юпитера в полосе метана (CH4) можно использовать фильтр ZWO CH4 с шириной полосы пропускания 20 нм на длине волны 890 нм. В этом случае камера работает как монохромная, хотя в создании изображения участвуют все цветные пиксели. Другой фильтр, часто использующийся для фотосъемки Луны и планет в инфракрасном диапазоне, ZWO IR850, который пропускает свет с длиной волны больше 850 нм.

Благодаря низким шумам считывания, камера позволяет суммировать большое число снимков, выполненных с короткими экспозициями. Это, в сочетании с высокой чувствительностью, позволяет получать цветные снимки самых ярких звездных рассеянных и шаровых скоплений, галактик без автогидирования, используя выдержки 1-5 сек. Другая интересная область работ для данной камеры – фотосъемка ярких галактик в инфракрасном диапазоне.

При необходимости камера ASI 462MC может быть использована для автогидирования с помощью вспомогательного телескопа-гида основного инструмента, на который, в свою очередь, установлен либо цифровой фотоаппарат, либо охлаждаемая камера. Для этих целей камера в том числе может быть подключена к монтировке телескопа напрямую через специальный порт для автогидирования (ST-4) на ее корпусе. Кабель для подключения камеры через данный порт к монтировке входит в комплект поставки.

Программное обеспечение и драйверы

ASIStudio - официальное программное обеспечение ZWO для астрофотографии планет, Deep Sky, Live-стейкинга:
Для Windows, x64-разрядная версия, v1.8
Для Windows, x86-разрядная версия, v1.8
Для macOS

Драйвера камер ZWO ASI для Windows v3.21

Платформа ASCOM v6.5

Драйвера ASCOM для оборудования ZWO, v6.5.14:
x64-разрядная версия
x84-разрядная версия
