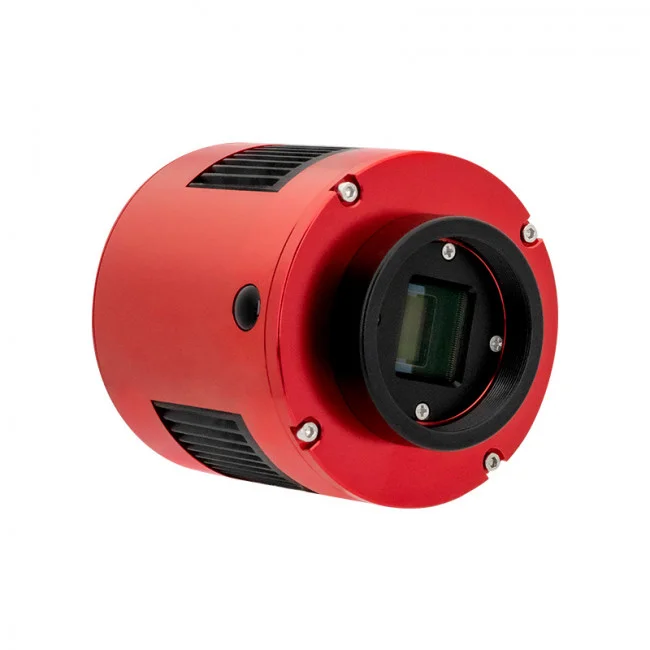

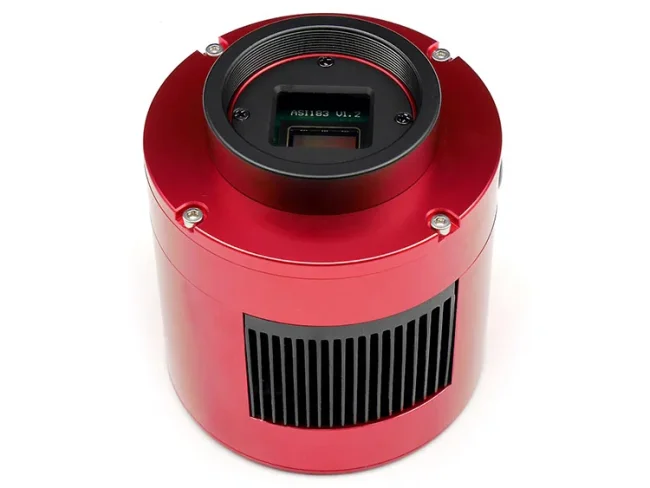

Цифровая камера ZWO ASI183MM Pro (монохромная)

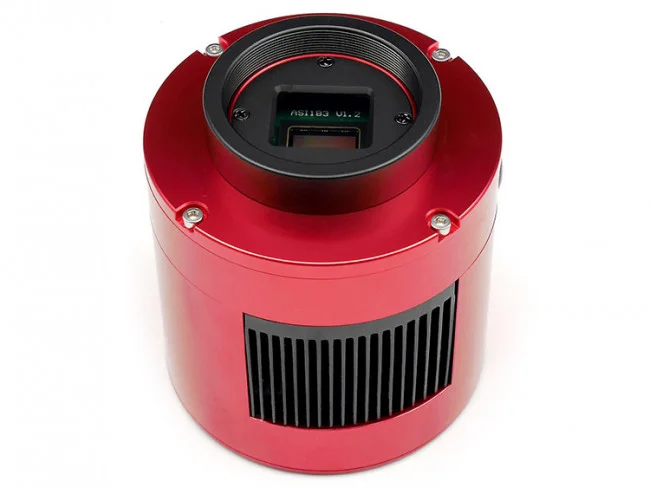

ASI 183MM Pro – это монохромная охлаждаемая камера, предназначенная для получения изображений объектов глубокого космоса (галактики, диффузные и планетарные туманности, рассеянные и шаровые звездные скопления и т.д.) с фильтрами LRGB/SHO. Малый размер пикселя дает возможность получать детализированные изображения таких объектов даже с короткофокусными инструментами и фотообъективами. Высокая скорость считывания также позволяет использовать камеру для получения снимков объектов Солнечной системы с помощью специализированного программного обеспечения.

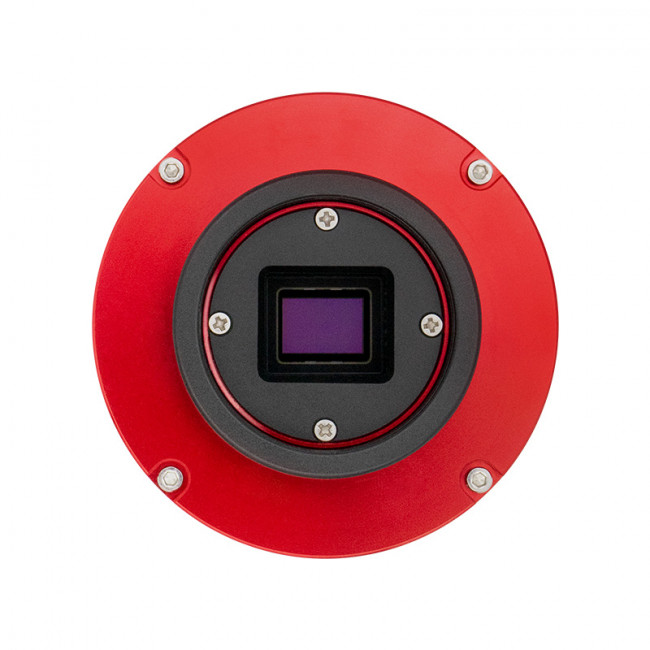

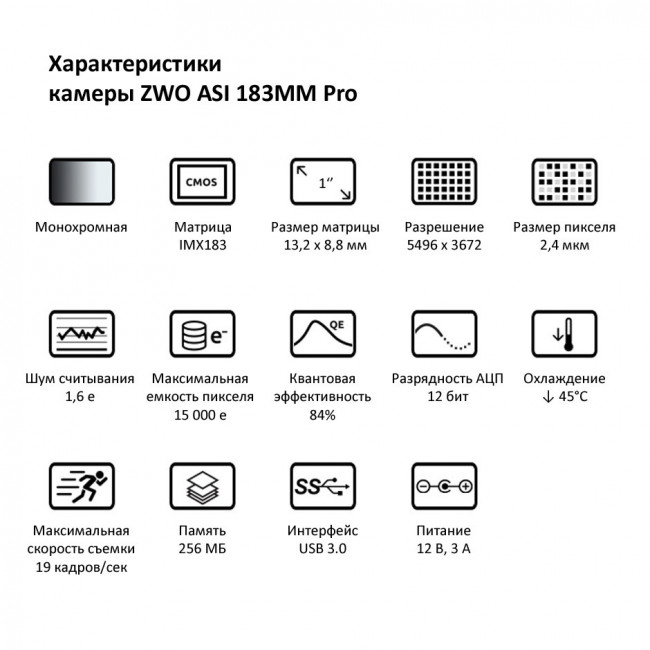

Камера построена на основе монохромной CMOS матрицы Sony IMX183 с обратной засветкой, которая имеет максимальную квантовую эффективность 84%. Отличительной особенностью матрицы является малый размер пикселя – 2,4x2,4 мкм. При рабочей диагонали 15,9 мм разрешение матрицы составляет 5496x3672 (20,18 мегапикселей). АЦП имеет разрядность 12 бит (4096 уровней). Матрица камеры защищена встроенным фильтром с антибликовым покрытием (AR).

Шум считывания в при рабочих значениях коэффициента усиления находится в пределах 3,0-1,6 е-, а при единичном коэффициенте усиления (12 дБ) составляет примерно 2,1 е-. При нулевом усилении емкость ячейки достигает величины 15000 е- с динамическим диапазоном 12,3 экспозиционных ступеней.

Двухступенчатая система охлаждения позволяет понизить температуру матрицы на 40-45°С относительно температуры окружающей среды. При рабочей температуре -15°С темновой ток составляет примерно 0,003 е-/сек/пиксель. Для работы системы охлаждения требуется внешний источник питания 12 В, 3А (в комплект поставки не входит).

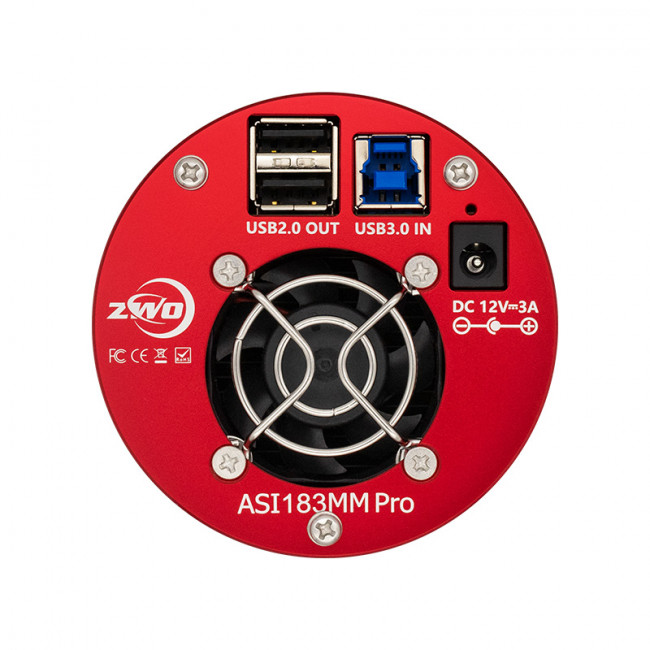

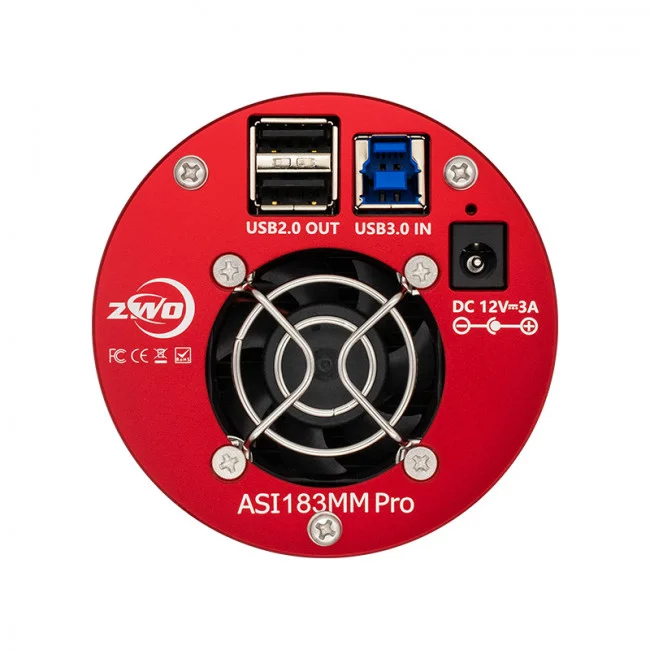

Подключение к компьютеру осуществляется через порт USB 3.0. Камера также имеет встроенный двухпортовый разветвитель USB 2.0, который можно использовать для подключения таких устройств, как колесо фильтров и электропривод для фокусировочного узла.

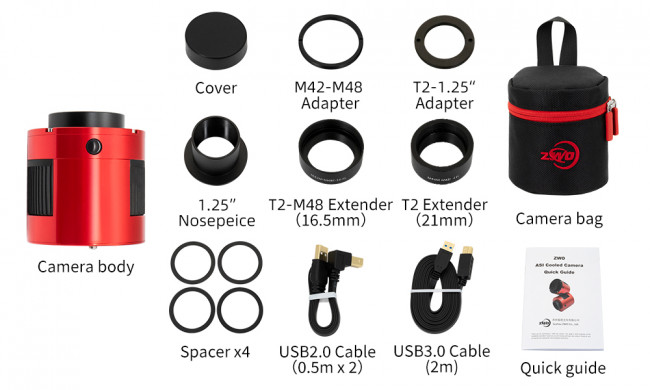

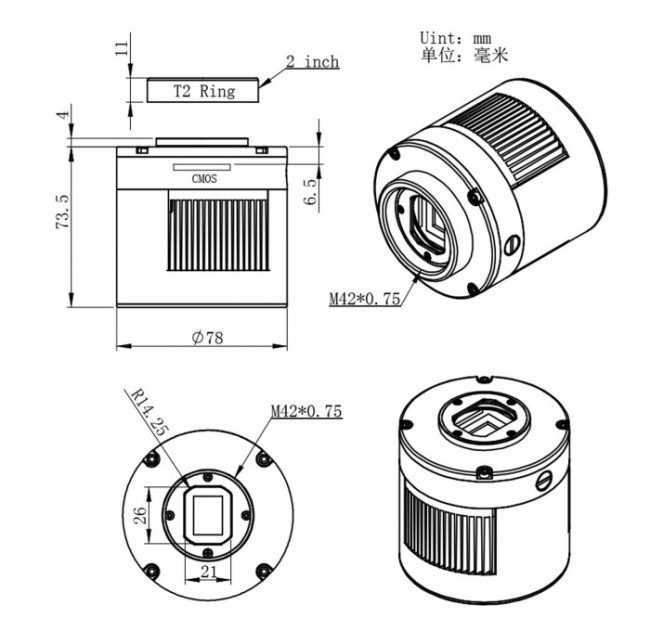

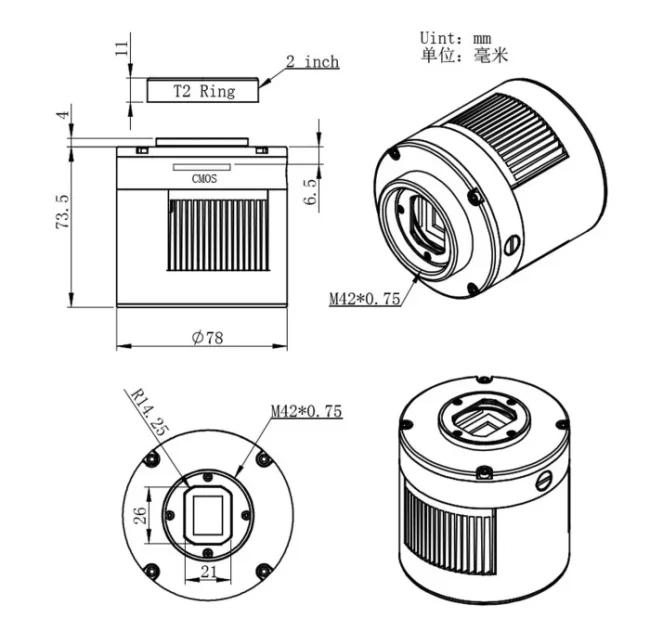

Компактный корпус камеры ASI 183MM Pro имеет наружную присоединительную резьбу М42х0,75 мм (T2) с рабочим отрезком 6,5 мм. Удлинительное кольцо с наружным диаметром 2 дюйма и резьбой Т2 увеличивает рабочий отрезок до 17,5 мм (стандарт для объективов с креплением C). В комплект поставки включены адаптеры с резьбой Т2 и М48х0,75 мм.

Основной сценарий применения камеры ASI 183MM Pro – фотосъемка объектов глубокого космоса. Маленький размер пикселя позволяет получать впечатляющие фотографии туманностей и звездных скоплений даже с фотообъективами. Низкие шумы считывания позволяют суммировать большое число снимков, полученных с коротким (секундными) экспозициями.

Камера ASI 183MM Pro также отлично подходит для фотосъемки Луны (систему охлаждения в этом случае можно выключить). При этом большой размер матрицы существенно увеличивает полезное поле зрения. Для фотосъемки планет можно уменьшить рабочую область камеры, чтобы увеличить кадровую частоту. Например, для рабочей области 1280х720 пикселей скорость считывания увеличивается до 103 кадров/сек для режима 12 бит и 117 кадров/сек для 10 бит. Скорость считывания при максимальном разрешении равна 19 кадров/сек в режиме 12/10 бит (подключение USB 3.0). Минимальная экспозиция составляет 32 мкс.

При любом сценарии применения камера ASI 183MM Pro является современным прибором, открывающим множество возможностей как начинающим астрофотографам, так и опытным астрономам-любителям.

Программное обеспечение и драйверы

ASIStudio - официальное программное обеспечение ZWO для астрофотографии планет, Deep Sky, Live-стейкинга:
Для Windows, x64-разрядная версия, v1.8
Для Windows, x86-разрядная версия, v1.8
Для macOS

Драйвера камер ZWO ASI для Windows v3.21

Платформа ASCOM v6.5

Драйвера ASCOM для оборудования ZWO, v6.5.14:
x64-разрядная версия
x84-разрядная версия

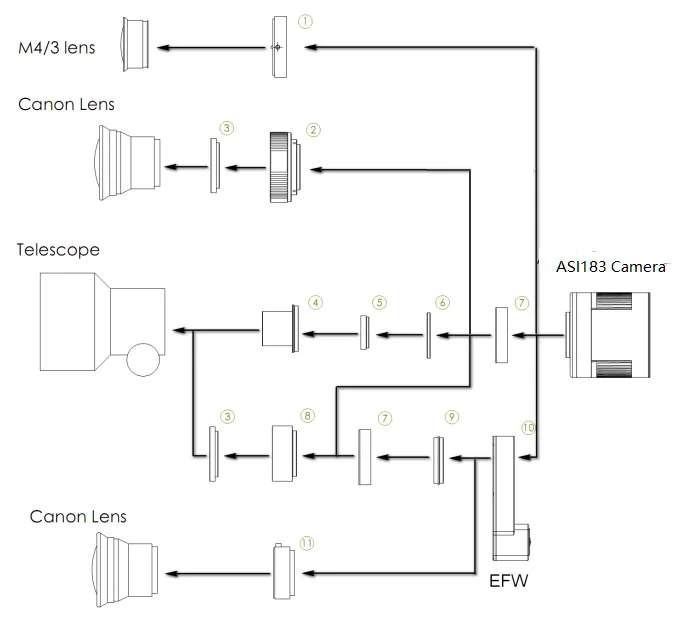

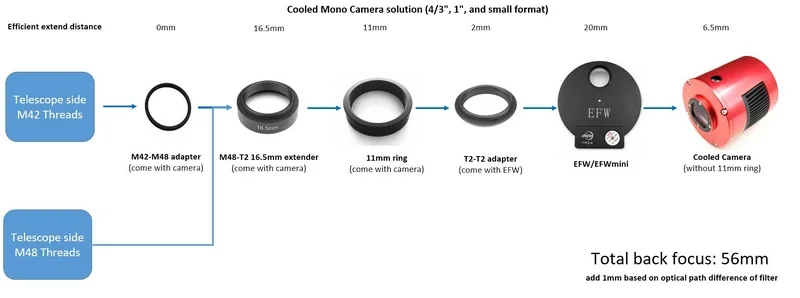

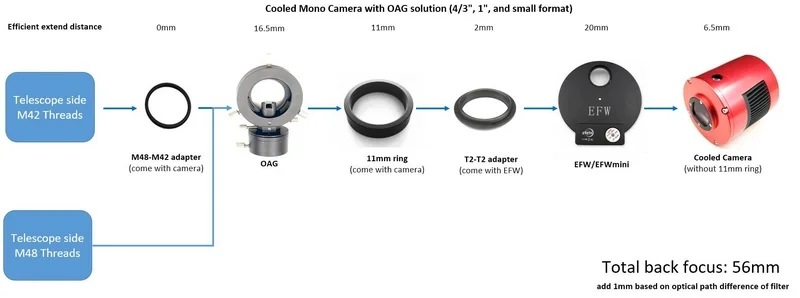

Схема подключения камеры ZWO ASI183MM Pro

1. Адаптер M43-T2 (дополнительно)
2. Адаптер EOS-T2 (дополнительно)
3. 2-дюймовый фильтр (дополнительно)
4. Т-адаптер 1.25 дюйма 5. Фильтр 1.25 дюйма (дополнительно)
6. Фильтр M42-1.25” (дополнительно)
7. Удлинитель Т2 11мм
8. Удлинитель M42-M48 16.5 мм
9. Переходник Т2-Т2
10. EFW mini (опционально)
11. Адаптер EOS для EFW (дополнительно)
