Цифровая камера ZWO ASI533MC Pro (цветная)

ASI 533MC Pro – это цветная охлаждаемая камера с матрицей квадратного формата, предназначенная для получения изображений объектов глубокого космоса (галактики, диффузные и планетарные туманности, рассеянные и шаровые звездные скопления и т.д.).

14-ти разрядный АЦП и высокая емкость ячейки обеспечивает высочайший уровень тоновой детализации в 13,6 экспозиционных ступеней. Пренебрежимо малый темновой ток и отсутствие эффекта тепловой засветки пикселей при длительных экспозициях существенно упрощает получение и обработку снимков. Высокая скорость считывания также позволяет использовать камеру для получения снимков объектов солнечной системы с помощью специализированного программного обеспечения.

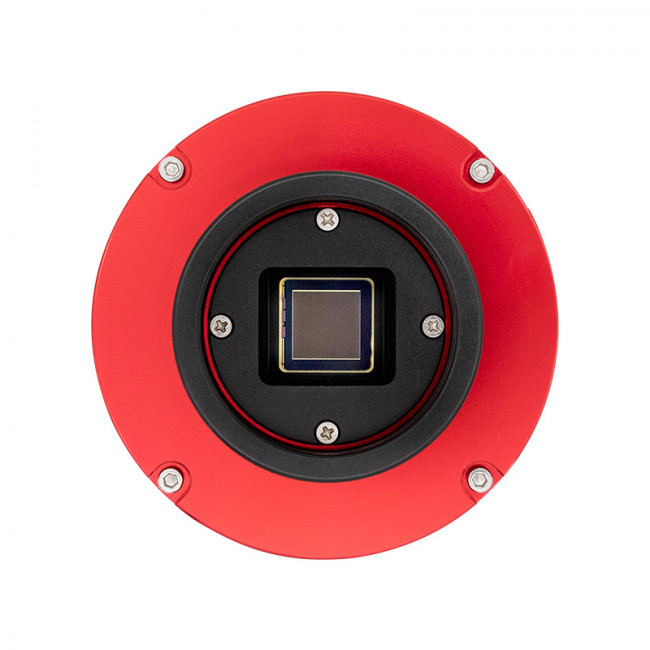

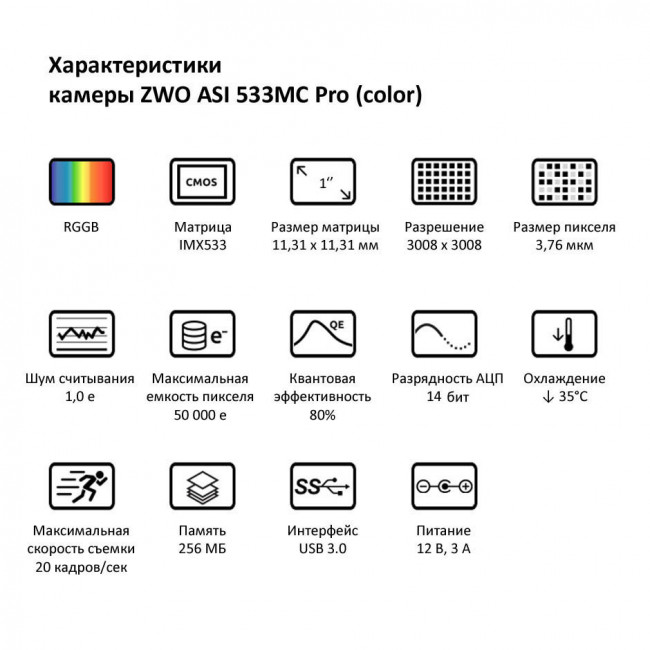

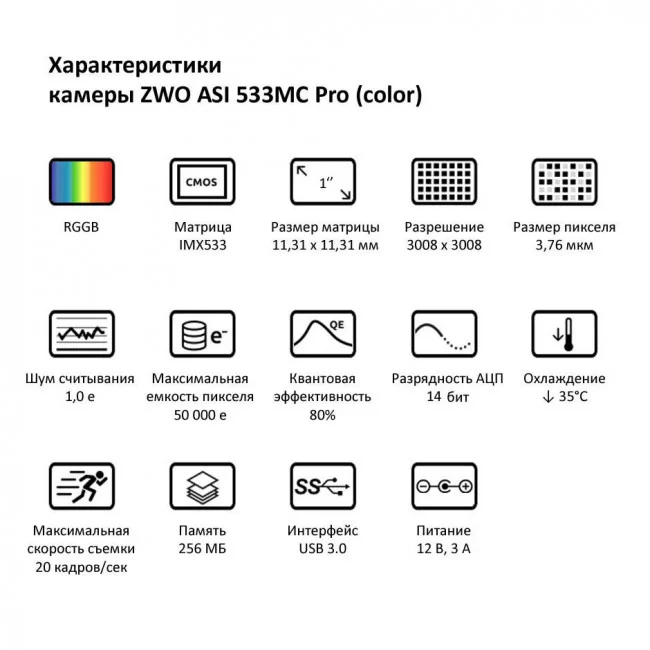

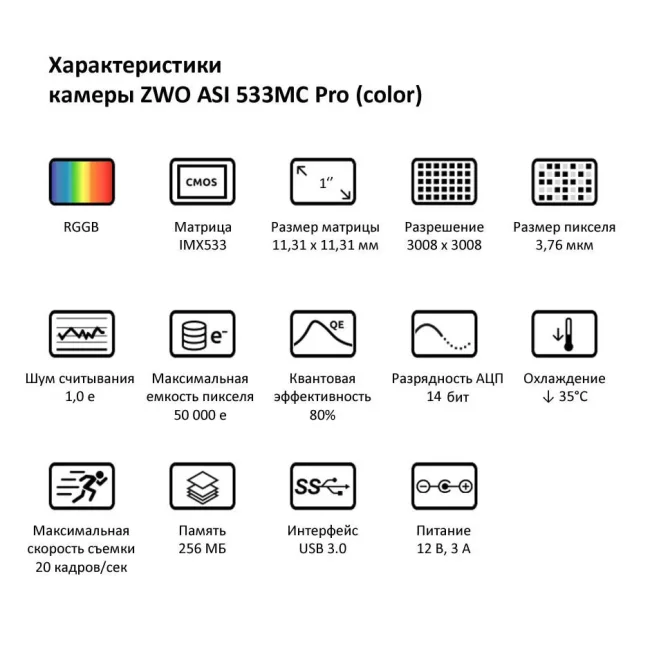

Камера построена на основе новейшей цветной матрицы Sony IMX533 с обратной засветкой и максимальной квантовой эффективностью 80%. Разрешение матрицы равно 3008х3008 (9,07 мегапикселей) при размере пикселей 3,76х3,76 мкм. Размер рабочей области – 11,31х11,31 мм.

В качестве защиты в камеру встроен фильтр с антибликовым покрытием (AR) и для достижения правильного цветового баланса необходимо использовать внешний фильтр IR cut, который отсекает ультрафиолетовую и инфракрасную часть спектра.

В матрице реализована технология sHCG (super High Conversion Gain), которая разбивает рабочий диапазон усилений на две области. При усилении меньше единичного (до 10 дБ) шум считывания составляет от 3,9 до 3,3 е-. При усилении 0 дБ емкость ячейки равна 50 kе-, что дает динамический диапазон 13,6 ступеней (логарифм по основанию 2 отношения емкости ячейки к уровню шумов). При единичном усилении (10 дБ) шум считывания ступенчато уменьшается до 1,5 е- с сохранением динамического диапазона в 13,6 ступеней. АЦП имеет разрядность 14 бит (16384 уровней). Скорость считывания при полном разрешении составляет 20 кадров/сек для режима 14 бит.

Отличительной особенностью матрицы Sony IMX533 является полное отсутствие тепловой засветки пикселей от собственных электронных схем (amp glow) при длительных экспозициях. В матрицах, демонстрирующих этот эффект, практическая экспозиция ограничивается примерно 10 мин. Хотя устранение этой засветки достаточно простая процедура, тем не менее, при необходимости, можно увеличить рабочую экспозицию, получая при этом статистически однородные по уровню шумов кадры.

Двухступенчатая система охлаждения позволяет понизить рабочую температуру камеры на 35°С относительно температуры окружающей среды. При рабочей температуре -20°С темновой ток пренебрежимо мал – 0,0003 е-/сек/пиксель. Для работы системы охлаждения требуется внешний источник питания 12 В, 3А (не входит в комплект).

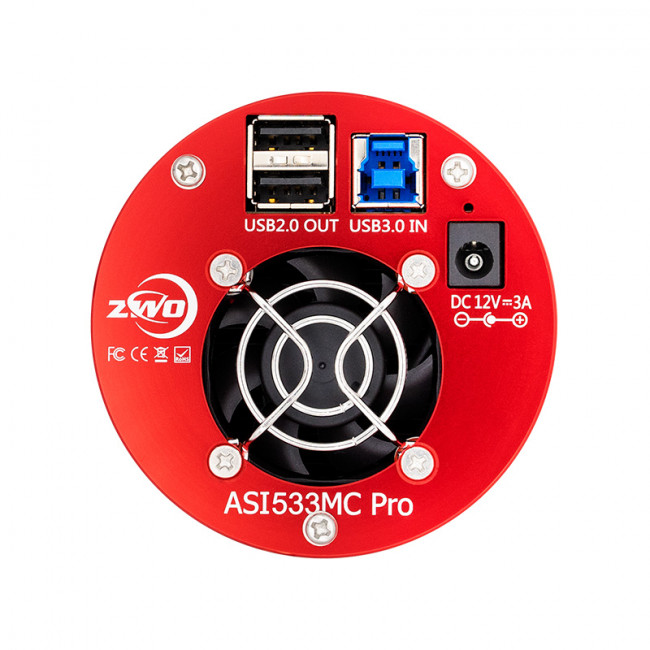

Подключение к компьютеру осуществляется через порт USB 3.0. Камера также имеет встроенный двух портовый разветвитель USB 2.0, который можно использовать для подключения таких стандартных устройств, как колесо фильтров и электропривод для фокусировочного узла.

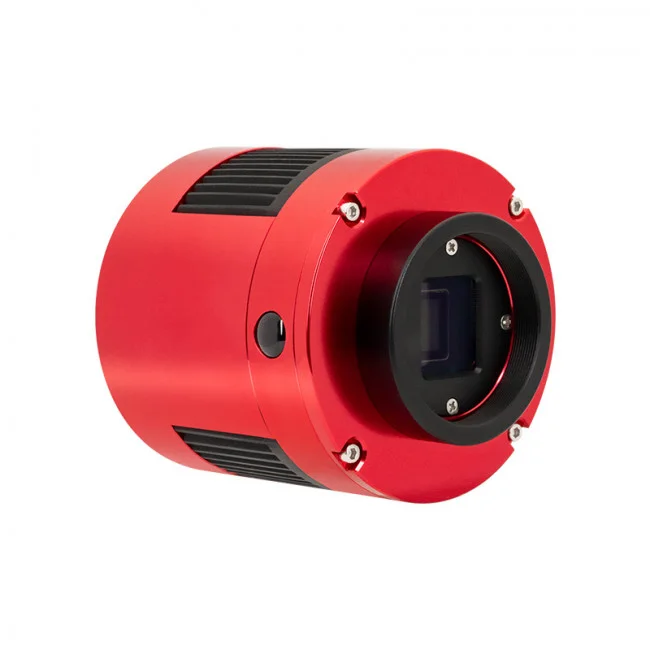

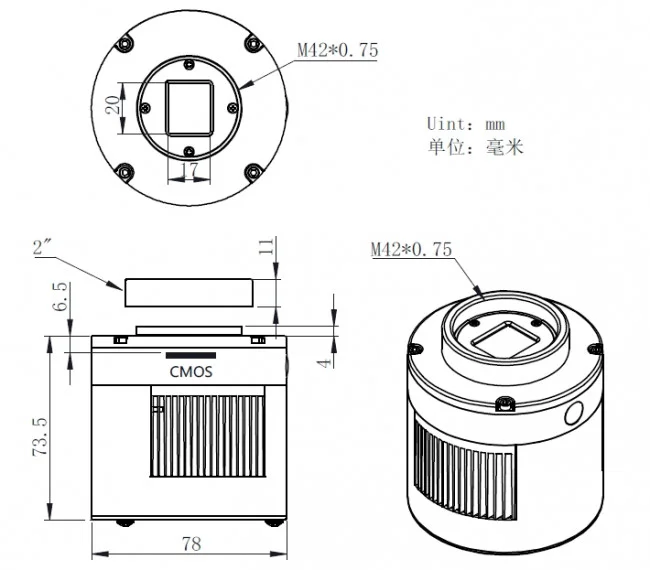

Компактный корпус камеры ASI 533MC Pro имеет наружную присоединительную резьбу М42х0,75 мм (T2) с рабочим отрезком 6,5 мм. Удлинительное кольцо с наружным диаметром 2 дюйма и резьбой Т2 увеличивает рабочий отрезок до 17,5 мм (стандарт для объективов с креплением C). В комплект поставки включены адаптеры с резьбой Т2 и М48х0,75 мм.

Основной сценарий применения камеры ASI 533MC Pro – цветная фотосъемка объектов глубокого космоса. Квадратный формат матрицы во многих случаях упрощает компоновку кадра. Низкие шумы считывания позволяют суммировать большое число снимков, полученных с короткими (секундными) экспозициями. Для фотосъемки планет можно уменьшить рабочую область камеры, чтобы увеличить кадровую частоту. Например, для рабочей области 1280х720 пикселей скорость считывания увеличивается до 79 кадров/сек (14 бит). Минимальная экспозиция составляет 32 мкс.

При любом сценарии применения камера ASI 533MC Pro является современным прибором, открывающим множество возможностей астрофотографам с любым уровнем опыта. Практическое отсутствие темнового тока и эффекта тепловой засветки пикселей существенно упрощает получение и обработку снимков.

Программное обеспечение и драйверы

ASIStudio - официальное программное обеспечение ZWO для астрофотографии планет, Deep Sky, Live-стейкинга:
Для Windows, x64-разрядная версия, v1.8
Для Windows, x86-разрядная версия, v1.8
Для macOS

Драйвера камер ZWO ASI для Windows v3.21

Платформа ASCOM v6.5

Драйвера ASCOM для оборудования ZWO, v6.5.14:
x64-разрядная версия
x84-разрядная версия
