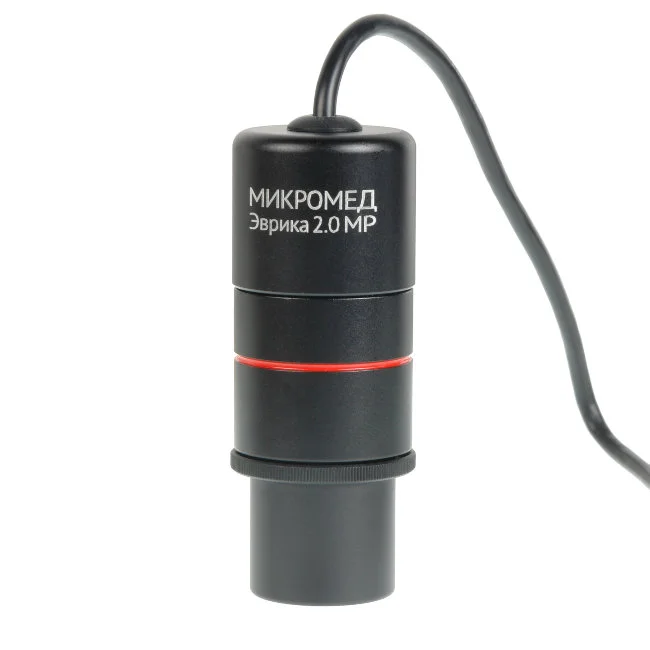

Видеоокуляр Микромед Эврика 2.0 MP

Видеоокуляр Микромед Эврика 2.0 MP – это компактная цифровая камера, разработанная специально для использования с микроскопами. Видеоокуляр с сенсором высокого разрешения (максимальное разрешение 1920х1080 пикс) передает изображение на компьютер через высокоскоростной порт USB.

Камера позволяет в режиме реального времени наблюдать чёткую и яркую картинку c детальной прорисовкой объекта. Также система позволяет сохранять фото- и видеокадры, не отвлекаясь от наблюдений.

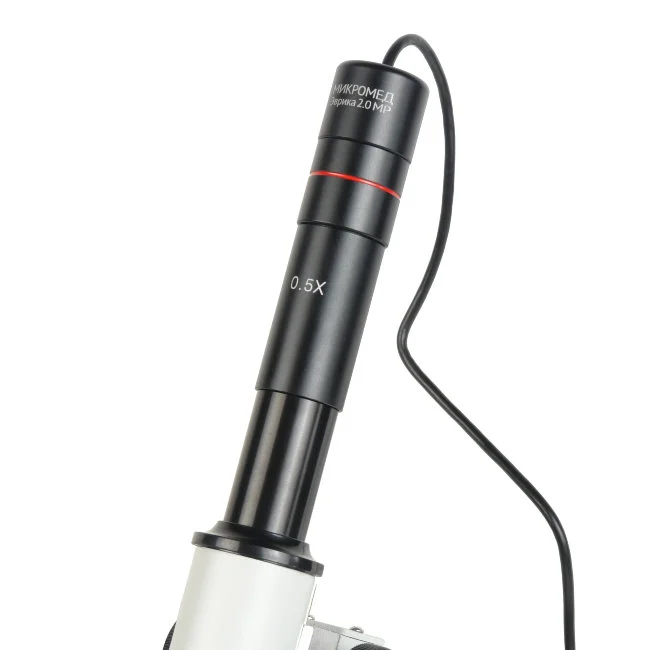

Объектив камеры со съемным адаптером наружным диаметром 23.2 мм вставляется в окулярный тубус микроскопа вместо оптического окуляра монокулярного (или бинокулярного) микроскопа, или в дополнительный визуальный канал тринокулярного микроскопа.

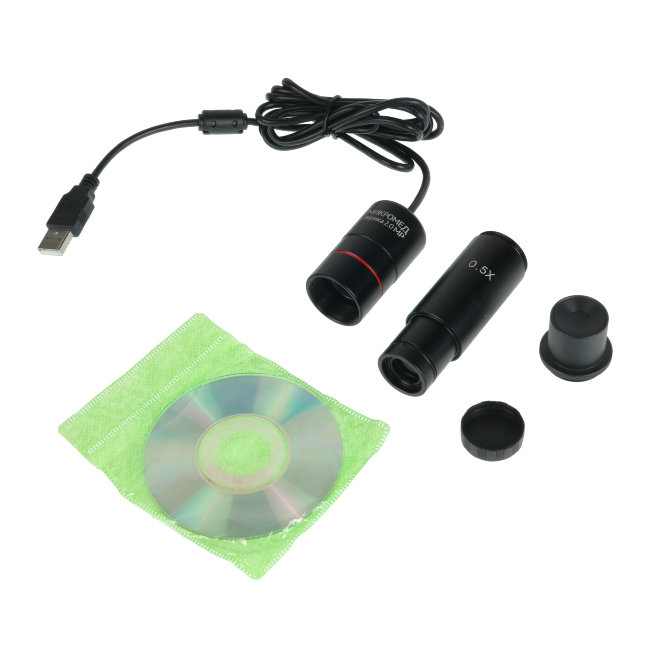

Комплектная оптическая насадка 0.5х служит для увеличения угла обзора и,с оответственно, изменения масштаба изображения. При необходимости устанавливается на камеру вместо адаптера. Устройство совместимо с большинством микроскопов Микромед и других производителей.

Цифровая камера не требует дополнительной настройки после установки, поэтому закреплять видеоокуляр или менять насадку можно даже во время проведения работ.

Подключение камеры к компьютеру осуществляется через порт USB.

Программное обеспечение Micromed View поставляется совместно с видеоокуляром и позволяет с помощью компьютера просматривать, записывать и редактировать полученные изображения и видео.

Программное обеспечение включает в себя инструменты для калибровки камеры на конкретном микроскопе, записи и организации хранения изображений и видео, различных линейных измерений, создания отчетов.

Позволяет корректировать баланс белого и параметры экспозиции в процессе работы. В случае необходимости автоматически или вручную изменяются такие параметры изображения как яркость, контраст и насыщенность цветов.

Особенности

• Цветной сенсор с максимальным разрешением 1920х1080 формата 1/2.7"
• Размер пикселя 3.0x3.0 мкм
• Чувствительность 3300 мВ/люкс-сек
• Посадочный диаметр 23,2 мм
• Оптическая насадка 0.5х
• Видео 30 кадров/сек при максимальном разрешении
• Программное обеспечение Micromed View
• Формат записи файлов видео *.wmv, *.mp4, изображение *.jpg, *.png

Расчёт поля зрения и разрешения камеры для микроскопов Эврика 2.0 MP

Для оценки поля зрения видеокуляра, установленного на микроскоп можно воспользоваться формулой: F≈ L/(а*b), где F - поле зрения в мм, L - размер матрицы, а - увеличение объектива, b - увеличение адаптера.

Так для видеоокуляра Эврика 2.0 MP c размерами матрицы 5.8 мм(Н) х 4 мм(V), микроскопа c объективом 40х и адаптером c увеличением 0.5х, поле зрения составит 0.3 мм х 0.2 мм:

F(Н)≈5.8/(40*0.5)≈ 0.3 мм, F(Н)≈ 4/(40*0.5)≈ 0.2 мм

Таким же образом по формуле можно оценить разрешение, где вместо размера матрица подставляется размер пикселя:

F(рх)= 3.0/(40*0.5)=0.15 мкм/пиксель

Скачать программное обеспечение MicromedView можно здесь.
