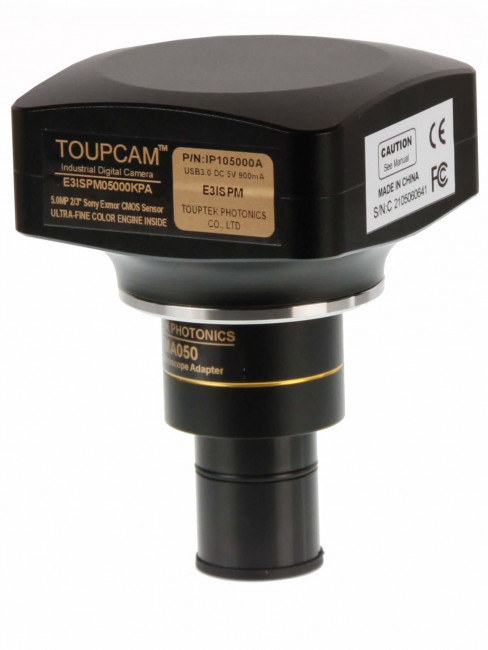

Видеоокуляр ToupCam E3ISPM05000KPA

Видеоокуляр ToupCam E3ISPM05000KPA – цифровая камера для микроскопов, которая использует CMOS-сенсор SONY Exmor в качестве устройства для захвата изображений с высокоскоростным интерфейсом передачи USB3.0 для передачи изображения на компьютер. Размер сенсора 2/3" с размером пикселя 3.45х3.45 мкм и максимальное разрешение 5.0 Мпикс (2448х2048) обеспечивают чёткую и яркую картинку со сверхдетальной прорисовкой наблюдаемого объекта.

Видеоокуляр может использоваться в области естественных и прикладных наук, биологии и медицины, инженерии и научно-образовательной деятельности.

E3ISPM интегрирован с 12-битным ультратонким аппаратным обработчиком сигналов изображения (Ultra-fineTM HISPVP) для автоматической экспозиции, регулировки усиления, баланса белого одним нажатием, регулировки цветности, регулировки насыщенности, гамма-коррекции, регулировки яркости, регулировки контрастности и формирования данных в формате RAW. Это снимает нагрузку с ПК и значительно повышает скорость обработки.

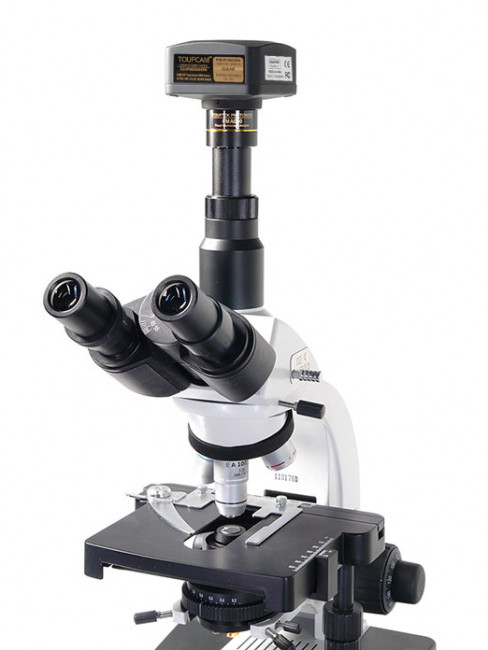

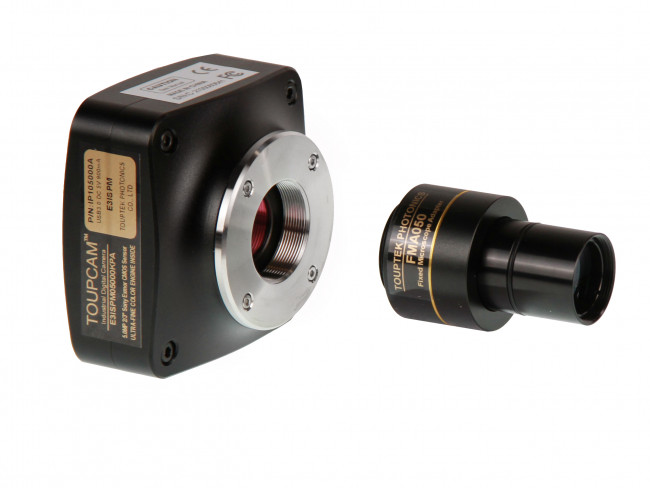

Видеоокуляр сопрягается с микроскопом при помощи линзового адаптера ToupTek FMA050 с увеличением 0.50х и наружным диаметром 23.2 мм. Камера, соединенная с адаптером, просто и быстро устанавливается вставляется в специальный визуальный канал тринокулярного микроскопа, окулярный тубус бинокулярного или монокулярного микроскопа вместо окуляра. С комплектными адаптерами с диаметра 23.2 на 30 и 30.75 мм камера подойдёт практически ко всем видам микроскопов. Видеоокуляр не требует дополнительной подстройки изображения, поэтому его можно установить прямо во время наблюдения.

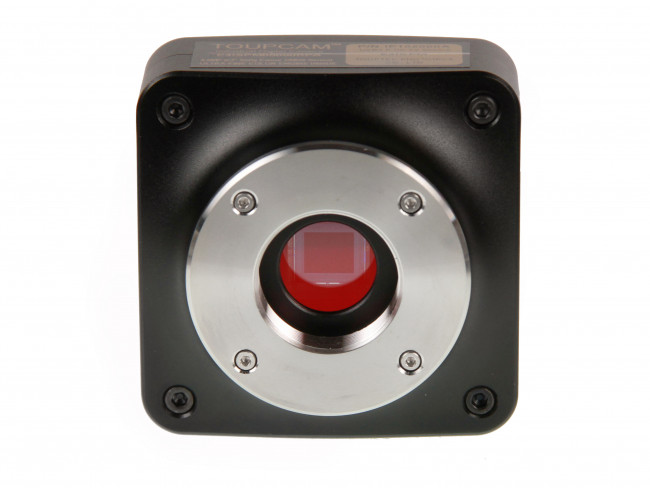

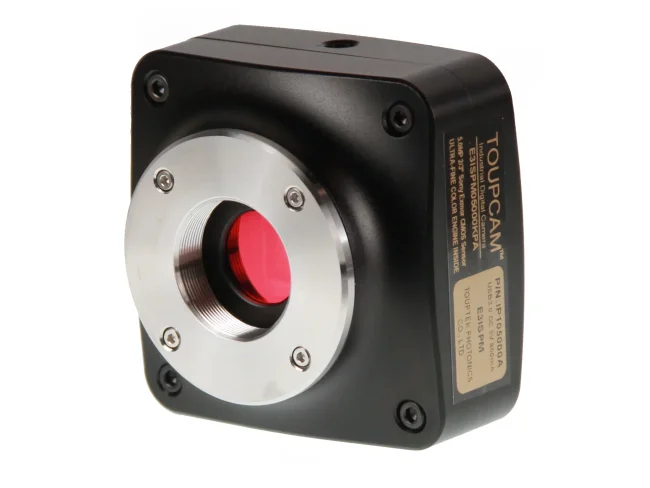

Корпус видеоокуляра E3ISPM05000KPA изготавливается из прочного алюминиевого сплава и окрашен в чёрный цвет.

Видеоокуляр ToupCam E3ISPM поставляется с расширенным приложением для обработки видео и изображений ToupView для различных платформ: Windows / Linux / macOS / Android (Native C / C ++, C#/VB.NET, Python, Java, DirectShow, Twain и т. д.)

Расчёт поля зрения и разрешения камеры для микроскопов ТоuрСаm

Для оценки поля зрения видеокуляра, установленного на микроскоп можно воспользоваться формулой: F≈ L/(а*b), где F - поле зрения в мм, L - размер матрицы, а - увеличение объектива, b - увеличение адаптера.

Так например, для видеоокуляра ТоuрСаm c размерами матрицы 8.45 мм(Н) х 7.07 мм(V), микроскопа c объективом 10х и адаптером c увеличением 0.5х, поле зрения составит 1.7 мм х 1.4 мм:

F(Н)≈8.45/(10*0.5)≈ 1.7 мм, F(Н)≈ 7.07/(10*0.5)≈ 1.4 мм

Таким же образом по формуле можно оценить разрешение, где вместо размера матрицы подставляется размер пикселя: F(рх)= 3.45/(0.5*10)=0.7 мкм/пиксель

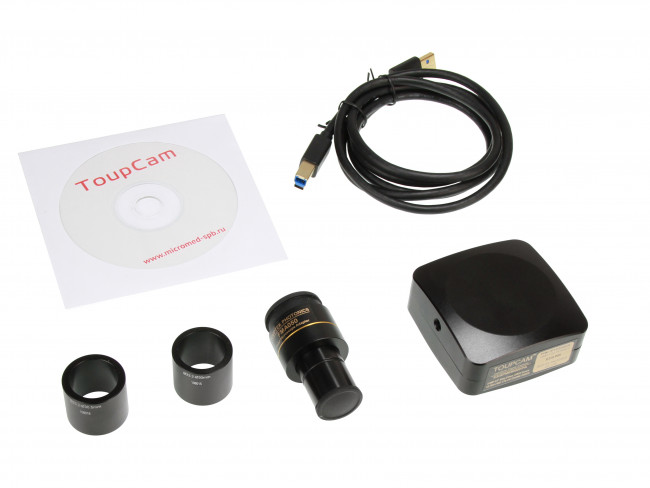

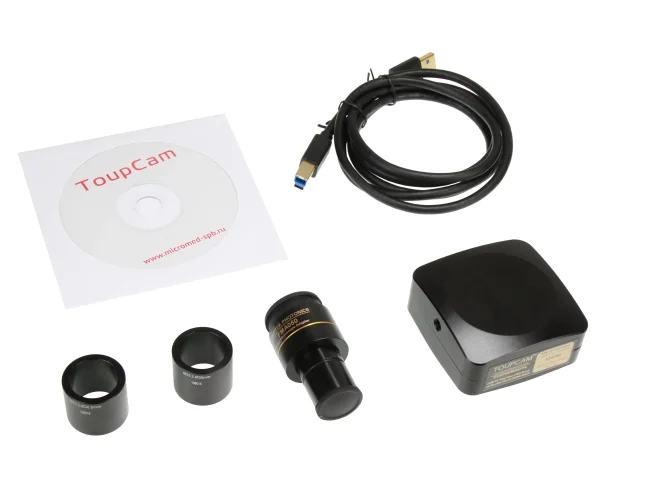

Комплектация:

• Видеоокуляр E3ISPM05000KPA
• Адаптер линзовый ToupTek FMA050 0.50х

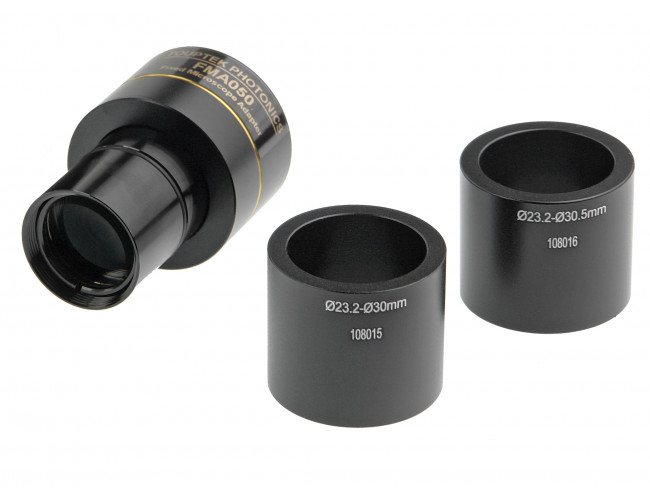

• Адаптеры 23.2-30 мм и 23.2-30.5 мм
• Кабель USB3.0
• Компакт-диск с ПО ToupView
• Руководство по эксплуатации
• Гарантийный талон
