Видеоокуляр ToupCam SCMOS00920KPA

Видеоокуляр ToupCam SCMOS00920KPA0.92 – цифровая камера предназначена для получения, передачи и воспроизведения на экране компьютера изображения, полученного в процессе работы с микроскопом. Видеоокуляр SCMOS00920KPA благодаря своей невысокой цене и современным параметрам отлично подойдет для домашнего использования или для школы.

Конструкция видеоокуляра

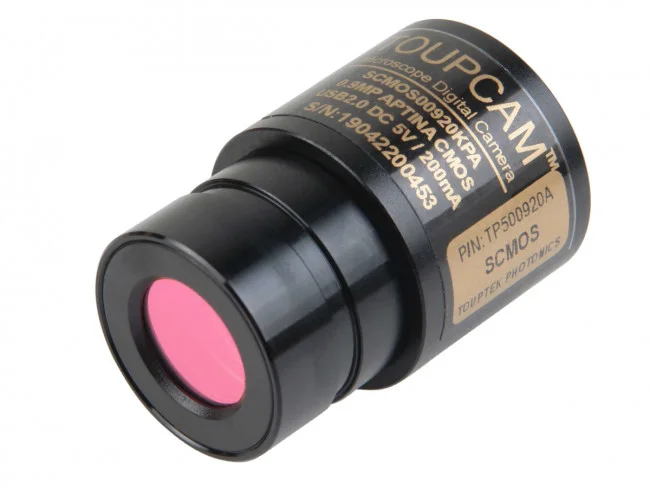

Корпус видеоокуляра изготовлен из алюминиевого сплава. За IR фильтром (диапазон 380-650 нм) находится матрица размером 1/2.7″ (5.8×3.28 мм). Максимальное разрешение матрицы составляет 1280×720 пикс. В отличие от CCD матриц, матрицы CMOS имеют следующие преимущества: индивидуальная обработка каждого пикселя, уменьшенное энергопотребление, улучшенный баланс белого.

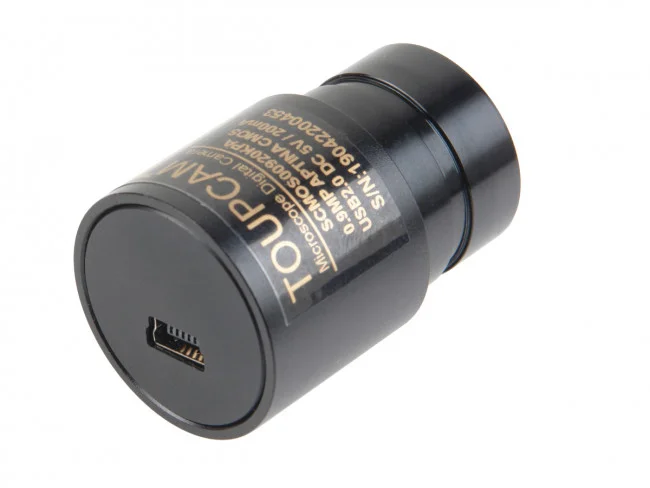

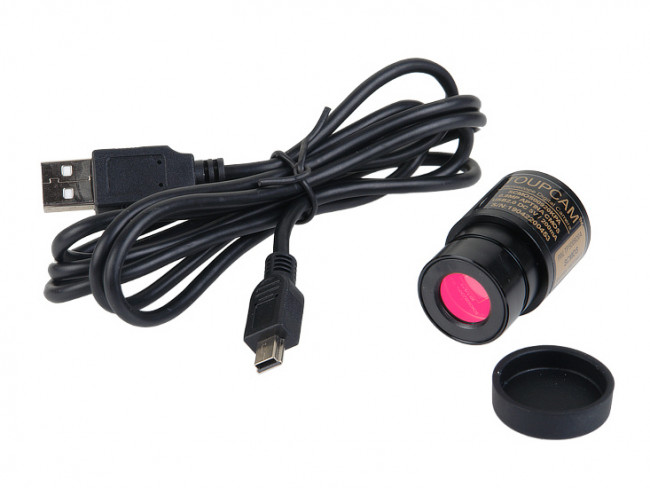

На обратной стороне корпуса находится USB разъём для подключения видеоокуляра к компьютеру. Для подключения к компьютеру в комплекте с окуляром идёт USB кабель длиной около 150 см.

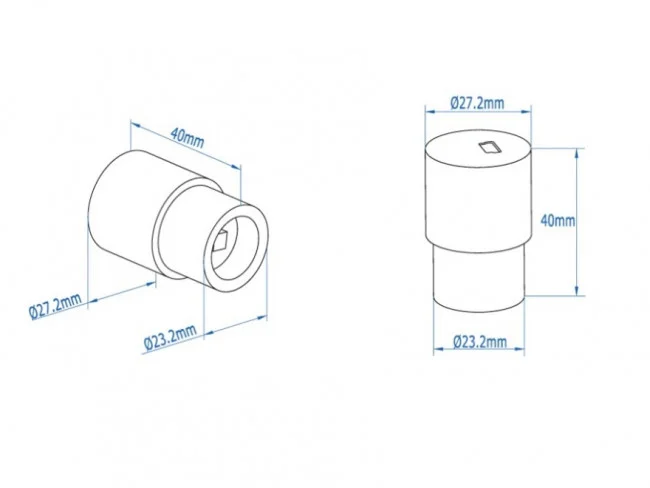

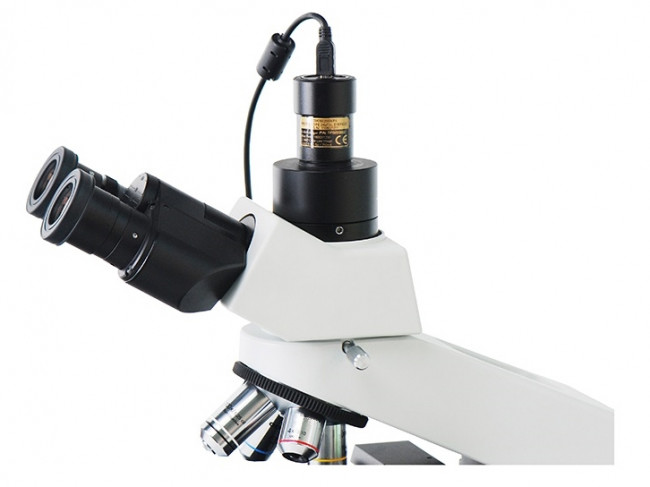

Видеоокуляр устанавливается в окулярный тубус вместо обычного окуляра или в канал визуализации микроскопа. Диаметр «окулярной» части составляет 23.2 мм. При необходимости, можно использовать переходники 23.2/30 мм, 23.2/30.5 мм, 23.2/30.75 мм (приобретаются отдельно)

Основные характеристики

• Разрешение сенсора — 1280×720 пикс (0.92 Мпикс)
• Размер сенсора — 5.8×3.28 мм
• Размер пикселя — 4.5×4.5 мкм
• Интерфейс подключения — USB 2.0
• Совместимость с Windows XP / Vista / 7 / 8 / 10 (32 и 64 bit), Mac OS X, Linux
• Мощное ПО для обработки видео и фотоизображений ToupView
• Возможна установка на любой микроскоп при помощи переходников и адаптеров

Как определить поле зрения камеры

Поле зрения камеры при использовании с микроскопом зависит от размера матрицы, увеличения объектива микроскопа и увеличения адаптера для установки камеры. Расчёт размера поля зрения производится по формуле:

Поле зрения камеры (мм) = Размер матрицы (мм) / (Кратность объектива х Кратность адаптера)

Например, при использовании 20-х кратного объектива и комплектного адаптера — поле зрения камеры по горизонтали составит 5.8 / (20×0.5) = 0.580 мм, по вертикали 3.28 / (20×0.5) = 0.328 мм. Для оценки линейного разрешения полученное значение поля зрения необходимо разделить на текущее разрешение в пикселях.

Программное обеспечение

Видеоокуляр поставляется с программным обеспечением ToupView, позволяющим с помощью компьютера захватывать, просматривать и редактировать полученные изображения. Данное ПО включает в себя различные инструменты обработки изображений.

ToupView позволяет сохранять файлы в формате BMP, TIFF, JPG, TFT, PNG и пр.
