Видеоокуляр ToupCam SCMOS03000KPA 3.0MP

Серия компактных USB2.0 камер SCMOS от производителя ToupTek Photonics превратит любой микроскоп в цифровой. Выводите изображение на экран, делайте фото и видеоотчеты, редактируйте и проводите измерения - камеры ToupCam предоставят вам много современных возможностей. Построены на базе сенсоров Aptina.

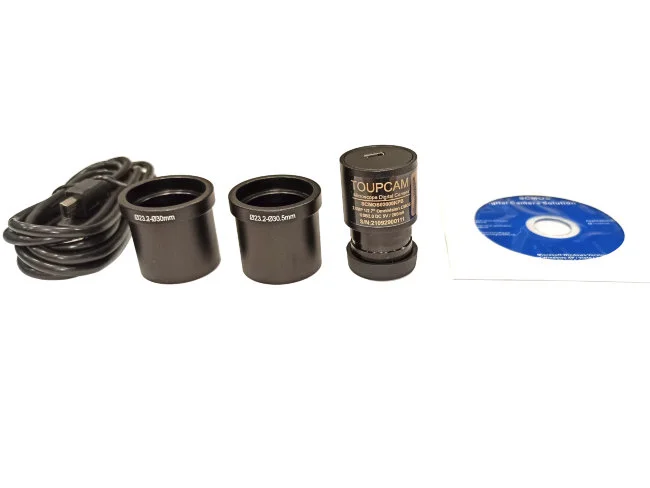

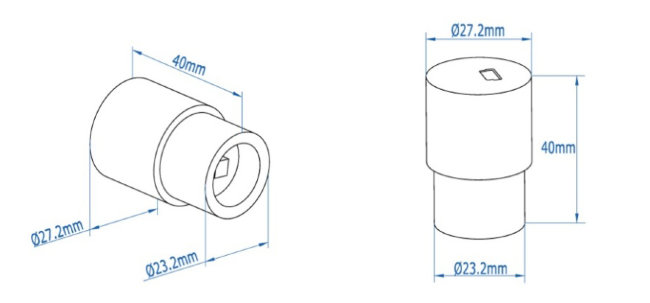

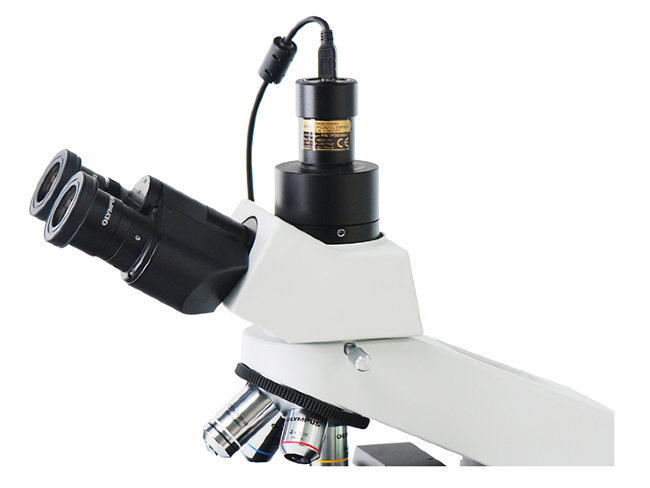

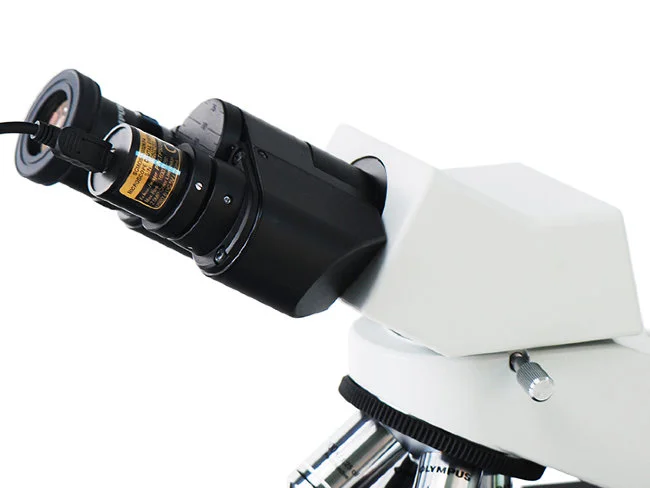

Камеры серии SCMOS устанавливаются в тубус микроскопа с внутренним диаметром 23.2 мм. В комплект входят переходные кольца 23.2-30 и 23.2-30.5 мм, таким образом вы можете использовать камеру почти с любым микроскопом прямо из коробки.

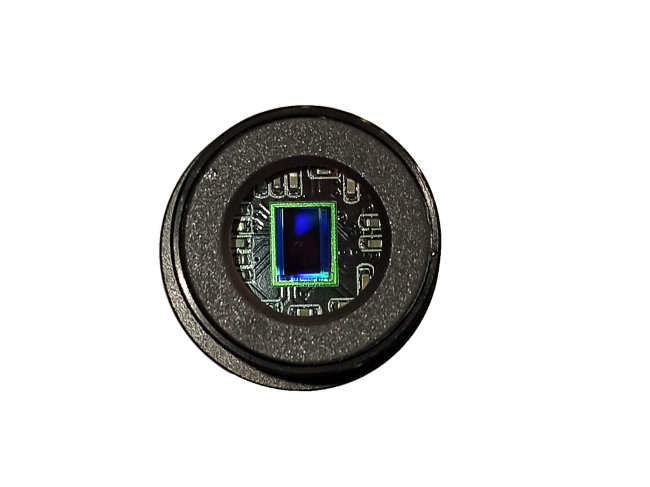

Разрешение камеры ToupCam SCMOS03000KPA составляет 2048x1536 пикселей при размере сенсора 4.51x3.38 мм. Скорость видеопотока на максимальном разрешении - 3 кадра в секунду; наибольшая - 7.5 fps при разрешении 1280x1024.

Программное обеспечение

ToupTek Photonics разработали богатую возможностями и продуманную программу для работы со своими камерами ToupView. Вы можете выводить видеопоток на экран в реальном времени, делать моментальные снимки, записывать видеоролики, менять настройки камеры, такие как экспозиция, яркость, и т. д. ToupView включает в себя многочисленные инструменты обработки изображений, от стандартных инструментов работы с гистограммой до преобразователей частотного спектра изображения.

Скачать программное обеспечение ToupTek

ToupView (Windows), дата выхода версии: 2021/10/29
ToupLite для macOS 10.10 или более поздней версии

Когда используется оптический адаптер или насадка, их кратность умножается на кратность объектива. Для вышеприведенного примера использование адаптера 0.5x расширит поле до 2.24 x 1.68 мм

Увеличение на мониторе компьютера

Потребитель часто задается вопросом, как посчитать увеличение с камерой, так как окуляра в оптической системе нет. Поэтому нет и классического понятия увеличения. Видимое увеличение с камерой разумно определить как соотношение размера изображения на экране к реальному размера объекта. Вычислить его можно по формуле:

ГВ = D/d * ML * MA, где

ГВ – видимое увеличение,
D – размер изображения на экране, мм
d – размер сенсора камеры, мм
ML – увеличение объектива, введенного в ход лучей, крат
MA – увеличение адаптера камеры, крат (если не используется, приравнивается к 1).

Пример для сенсора 1/3.2 с объективом 4x, адаптеров нет.

Вы можете менять разрешение, растягивать или сжимать область изображения, поэтому величина D всегда разная, зависит от конкретного монитора и настроек. Размер D на мониторе FullHD по диагонали при разрешении 1600x1200 составил 37 см. Диагональ сенсора 5.6 мм. Увеличение равно 370 / 5.6 * 4 = 264x. Это гораздо больше чем при использовании даже 20-кратного оптического окуляра.
