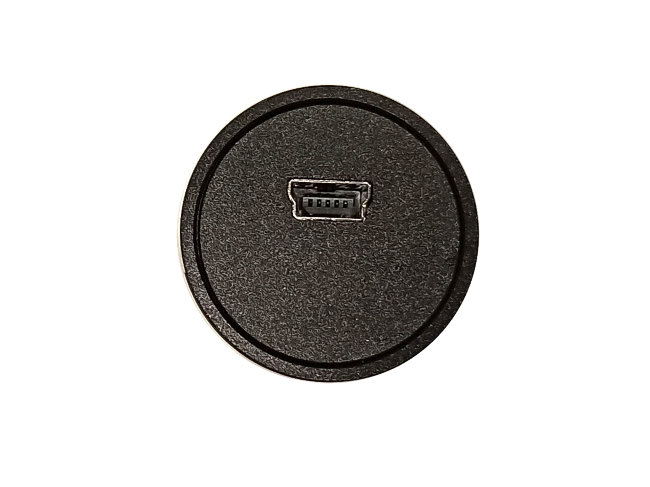

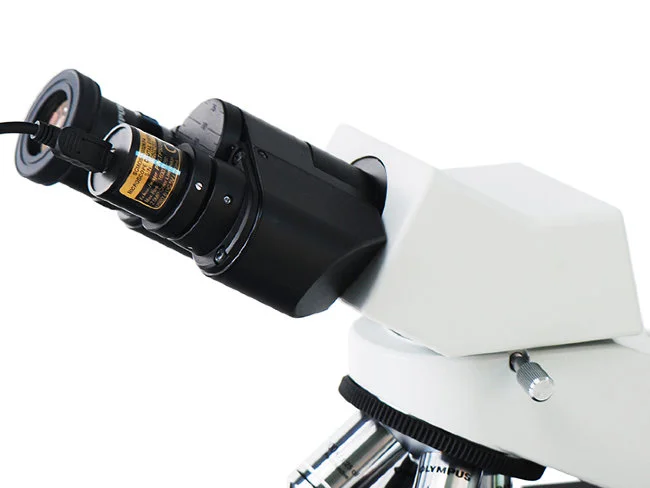

Видеоокуляр ToupCam SCMOS05100KPA 5.1MP

В избранноеСравнение
Артикул: 55806
12 990
Купить
Магазин в Москве (ВДНХ): Под заказ
Интернет-магазин: Под заказ
Обновленная модель 2020 года: плавная настройка выдержки, усиления, баланса белого. Высокая кадровая частота при всех разрешениях
  • Обзор
  • Характеристики
  • Отзывы (0)
ToupCam

Серия компактных USB2.0 камер SCMOS от производителя ToupTek Photonics  превратит любой микроскоп в цифровой. Выводите изображение на экран, делайте фото и видеоотчеты, редактируйте и проводите измерения - камеры ToupCam предоставят вам много современных возможностей. Построены на базе сенсоров Aptina.

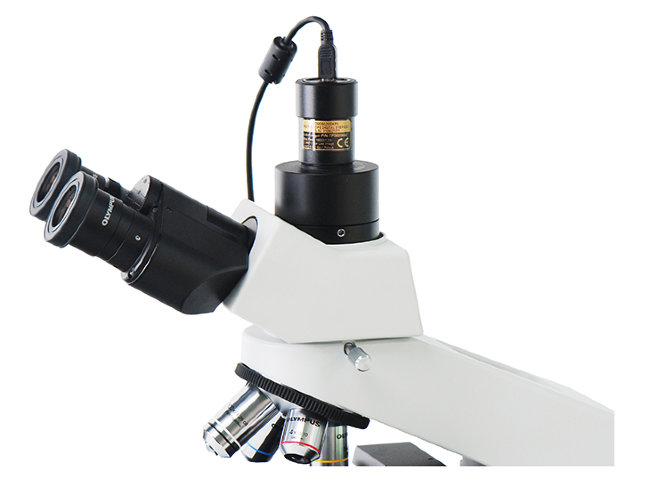

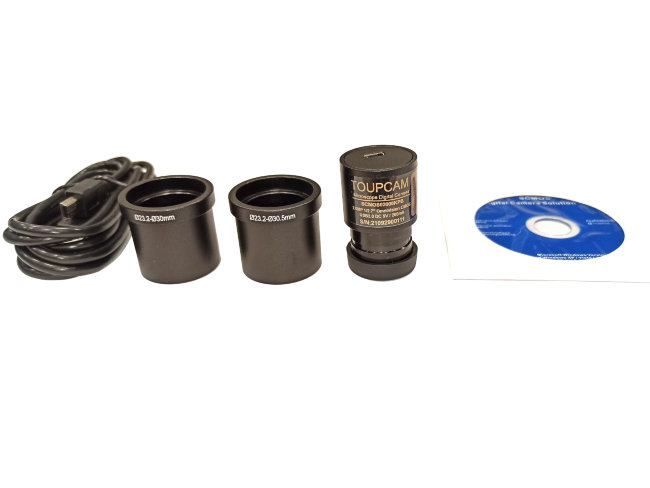

Камеры серии SCMOS устанавливаются в тубус микроскопа с внутренним диаметром 23.2 мм. В комплект входят переходные кольца 23.2-30 и 23.2-30.5 мм, таким образом вы можете использовать камеру почти с любым микроскопом прямо из коробки.

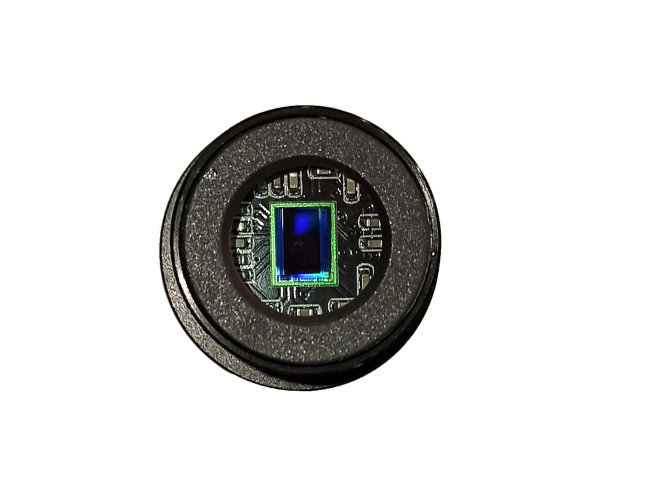

Разрешение камеры ToupCam SCMOS05100KPA составляет 2592x1944 пикселей при размере сенсора 5.7x4.28 мм. Скорость видеопотока на максимальном разрешении - 25-30 кадров в секунду; максимальная - 30 fps при разрешении 1280x960/640x480.

Программное обеспечение

ToupTek Photonics разработали богатую возможностями и продуманную программу для работы со своими камерами ToupView. Вы можете выводить видеопоток на экран в реальном времени, делать моментальные снимки, записывать видеоролики, менять настройки камеры, такие как экспозиция, яркость, и т. д. ToupView включает в себя многочисленные инструменты обработки изображений, от стандартных инструментов работы с гистограммой до преобразователей частотного спектра изображения.

Скачать программное обеспечение ToupTek:

ToupView (Windows), дата выхода версии: 2021/10/29
ToupLite для macOS 10.10 или более поздней версии

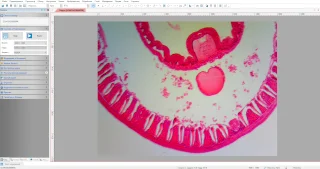

Интерфейс программы ToupView
Интерфейс программы ToupView

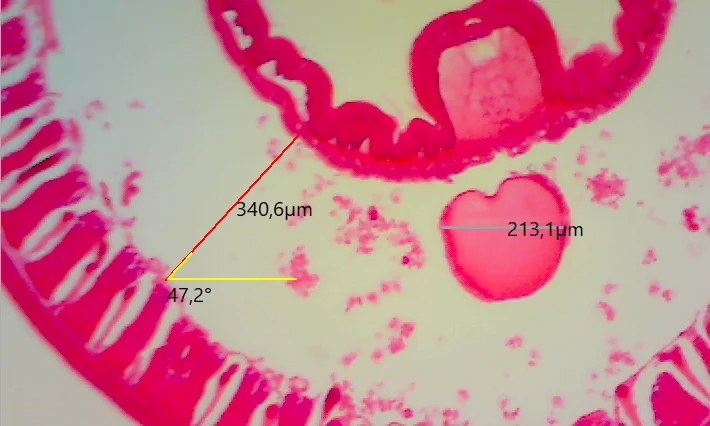

Измерения в ToupView
Измерения в ToupView
Поле кадра

Размер объекта видимого на экране равен отношению физического размера сенсора к оптической кратности объектива микроскопа.
Например, для сенсора 1/3.2″ размером 4.48 x 3.36 мм при использовании объектива 4x реальное поле кадра составит 1.12 x 0.84 мм.
Размер сенсора указан в характеристиках. Последнее значение (Д) - размер диагонали.

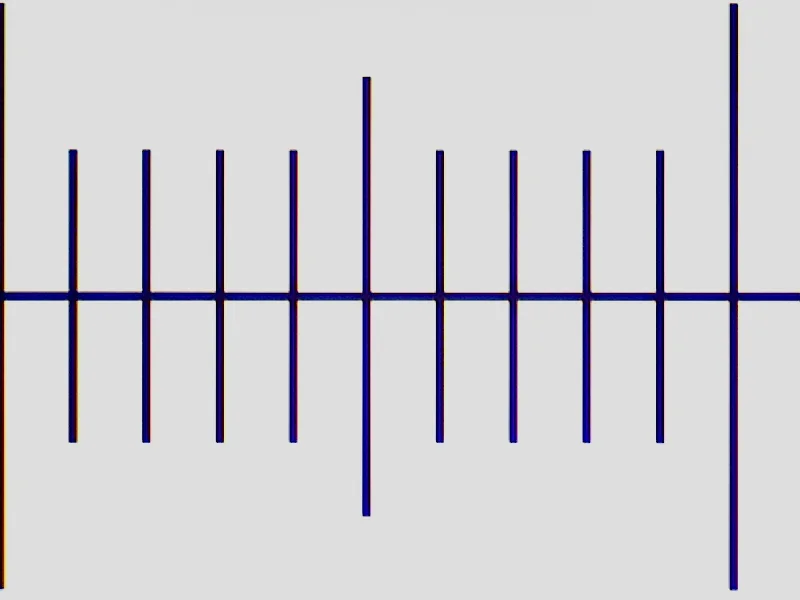

Поле сенсора 1/3.2″ с объективом 4x
Объект-микрометр под объективом 4x. Размер деления 0.1 мм. Камера SCMOS02000KPA

Когда используется оптический адаптер или насадка, их кратность умножается на кратность объектива. Для вышеприведенного примера использование адаптера 0.5x расширит поле до 2.24 x 1.68 мм

Увеличение на мониторе компьютера

Потребитель часто задается вопросом, как посчитать увеличение с камерой, так как окуляра в оптической системе нет. Поэтому нет и классического понятия увеличения. Видимое увеличение с камерой разумно определить как соотношение размера изображения на экране к реальному размера объекта. Вычислить его можно по формуле:

ГВ = D/d * ML * MA, где

ГВ – видимое увеличение,
D – размер изображения на экране, мм
d – размер сенсора камеры, мм
ML – увеличение объектива, введенного в ход лучей, крат
MA – увеличение адаптера камеры, крат (если не используется, приравнивается к 1).

Пример для сенсора 1/3.2 с объективом 4x, адаптеров нет.

Вы можете менять разрешение, растягивать или сжимать область изображения, поэтому величина D всегда разная, зависит от конкретного монитора и настроек. Размер D на мониторе FullHD по диагонали при разрешении 1600x1200 составил 37 см. Диагональ сенсора 5.6 мм. Увеличение равно 370 / 5.6 * 4 = 264x. Это гораздо больше чем при использовании даже 20-кратного оптического окуляра.

БрендToupCam
Модель матрицыAR0521(C)
Тип матрицыCMOS, цветная
Размер матрицы1/2.5″
Размер сенсора (В x Ш x Д)5.7 × 4.28 × 7.13 мм
Число мегапикселей сенсора5.1
Размер пикселя2.2 x 2.2 мкм
Максимальное разрешение2592x1944
Соотношение сторон кадра4:3
Кадровая частота, кадр. в сек30 (2592x1944; 1280x960; 640x480)
Тип затворас построчным считыванием (ERS)
Контроль экспозицииавто/ручной режим
Баланс белогоавто/ручной режим
Выдержка0.1 - 1000 мс
Биннинг1x1
Чувствительность к излучению длины волны 550 нм18.8ke-/lus
Спектральный диапазон, нм380 - 650
Динамический диапазон, дБ73
Сигнал/шум, дБ40
ПО, драйверыToupView
Системные требованияMicrosoft Windows XP / Vista / 7 /8 /10 (32 & 64 bit) OS X (Mac OS X), Linux
Стандарт посадки23.2 мм, 30 мм, 30.5 мм
Источник питанияUSB2.0 5В/ 200 мА

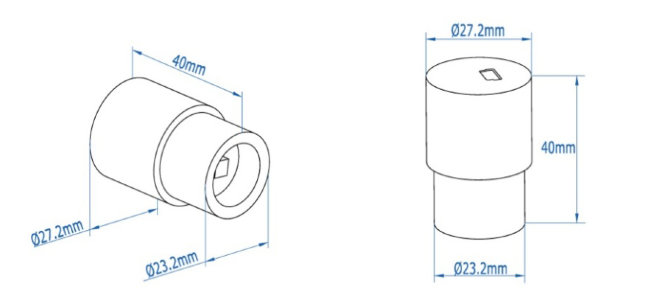

Габаритные размерыØ27.2 x 40 мм
Диапазон рабочих температур, °С-10 ... 50
Гарантия, лет1
