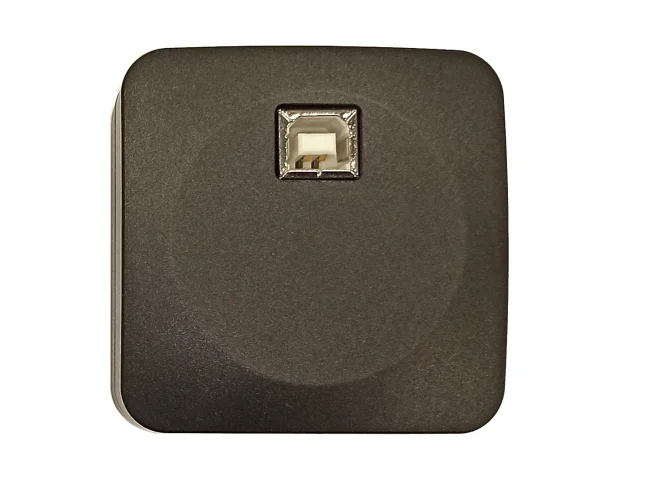

Видеоокуляр ToupCam UA1600CA 16MP, USB2.0

Особенность цифровых USB2.0 камер ToupCam UA - встроенный буфер памяти. Он обеспечивает стабильную скорость передачи данных без просадок FPS. С помощью камер данной серии вы можете получать микрофотографии высокого разрешения, а также записывать видеоролики с разрешением HD (1280x960, 1280x720).

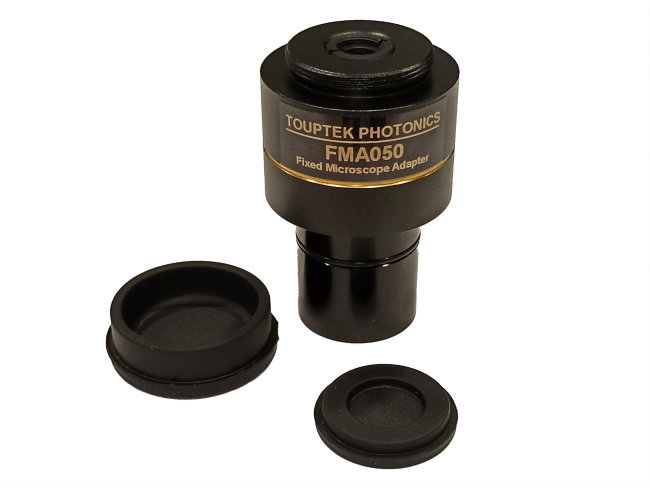

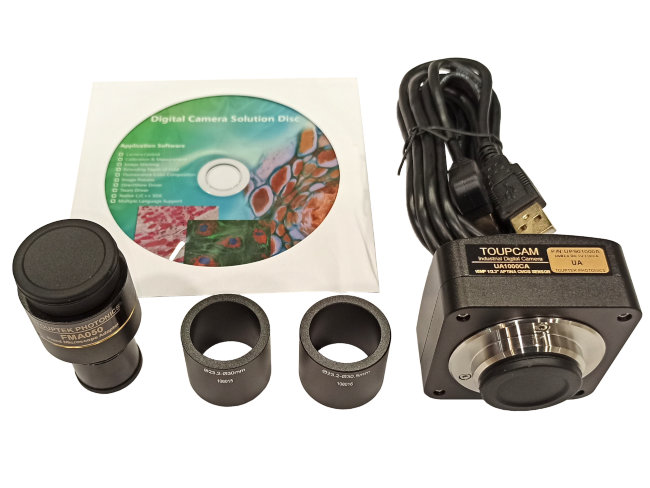

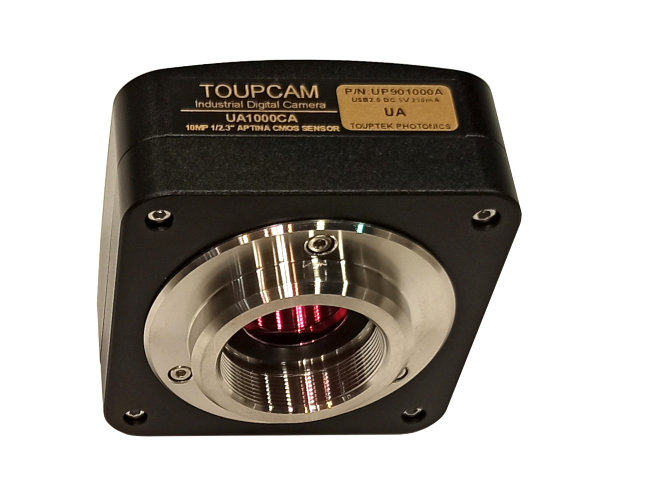

Камера монтируется на 1-дюймовую C-резьбу (резьба на камере внутренняя). В комплекте C-mount адаптер с множителем увеличения 0.5x для получения масштаба близкого к окулярному. Адаптер вставляется в тубус микроскопа диаметром 23.2 мм. В комплект также включены переходные кольца 23.2-30 и 23.2-30.5 мм - камеры ToupCam совместимы практически с любыми микроскопами прямо из коробки.

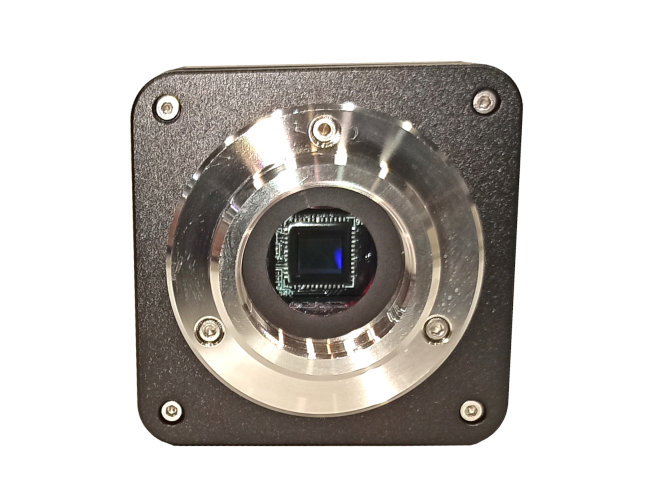

Другие особенности промышленных камер ToupCam UA - металлический корпус с анодированием, возможность установки адаптера, более совершенный и чувствительный сенсор Aptina CMOS, по сравнению с простыми видеоокулярами, продвинутые функции настроек и обработки изображения.

Разрешение камеры ToupCam UA1600CA составляет 4632x3488 пикселей при размере сенсора 6.0x4.6 мм. Скорость видеопотока на максимальном разрешении - 2 кадра в секунду; максимальная - 11 fps при разрешении 1536x1160.

Программа для работы с камерой ToupView

ToupView - это самое мощное программное обеспечение ToupTek для управления камерой микроскопа и обработки изображений. Программа предоставляет полезные инструменты, такие как калибровка яркости, измерение, сшивание видео или изображений, расширение глубины резкости, наложение водяного знака, коррекция цветовой композиции, работа с гистограммой, и так далее.

Особенности:

• Полный контроль над камерой
• Калибровка и измерения на снимке или в реальном времени
• Высокоэффективная видеозапись (H.265, H.264, WMV и т.д.)
• Функция покадрового захвата и пакетного сохранения изображений
• Поддержка нескольких языков
• Функция отчета на основе шаблона Word, водяные знаки видео и поддержка наложения видео
• Анализ гистограммы
• Обширные функции обработки изображений: сшивание видео в реальном времени, увеличение глубины резкости, цветовая композиция для флуоресценции, коррекция плоского поля, коррекция темного поля, цифровой биннинг и т. д.

Поддержка Windows:

x86: XP с пакетом обновления 3 (SP3) или выше; процессоры с поддержкой набора инструкций SSE2 или выше;
x64: Win7 или выше.

Скачать программное обеспечение ToupTek

ToupView (Windows), дата выхода версии: 2021/10/29
ToupLite для macOS 10.10 или более поздней версии

Поле кадра

Размер объекта видимого на экране равен отношению физического размера сенсора к оптической кратности объектива микроскопа.
Например, для сенсора 1/3.2″ размером 4.48 x 3.36 мм при использовании объектива 4x реальное поле кадра составит 1.12 x 0.84 мм.
Размер сенсора указан в характеристиках. Последнее значение (Д) - размер диагонали.

Когда используется оптический адаптер или насадка, их кратность умножается на кратность объектива. Для вышеприведенного примера использование адаптера 0.5x расширит поле до 2.24 x 1.68 мм

Увеличение на мониторе компьютера

Потребитель часто задается вопросом, как посчитать увеличение с камерой, так как окуляра в оптической системе нет. Поэтому нет и классического понятия увеличения. Видимое увеличение с камерой разумно определить как соотношение размера изображения на экране к реальному размера объекта. Вычислить его можно по формуле:

ГВ = D/d * ML * MA, где

ГВ – видимое увеличение,
D – размер изображения на экране, мм
d – размер сенсора камеры, мм
ML – увеличение объектива, введенного в ход лучей, крат
MA – увеличение адаптера камеры, крат (если не используется, приравнивается к 1).

Пример для сенсора 1/3.2 с объективом 4x, адаптеров нет.

Вы можете менять разрешение, растягивать или сжимать область изображения, поэтому величина D всегда разная, зависит от конкретного монитора и настроек. Размер D на мониторе FullHD по диагонали при разрешении 1600x1200 составил 37 см. Диагональ сенсора 5.6 мм. Увеличение равно 370 / 5.6 * 4 = 264x. Это гораздо больше чем при использовании даже 20-кратного оптического окуляра.
