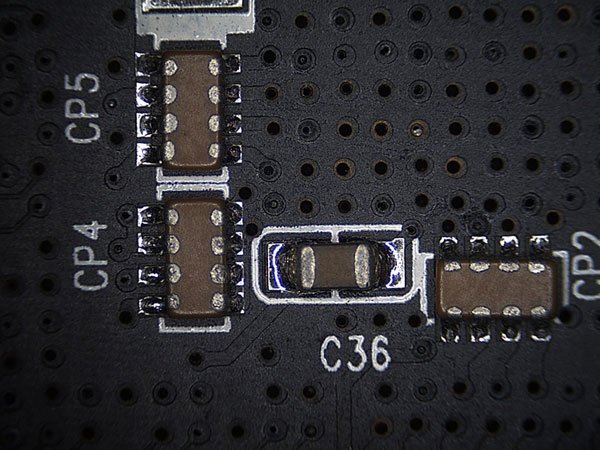

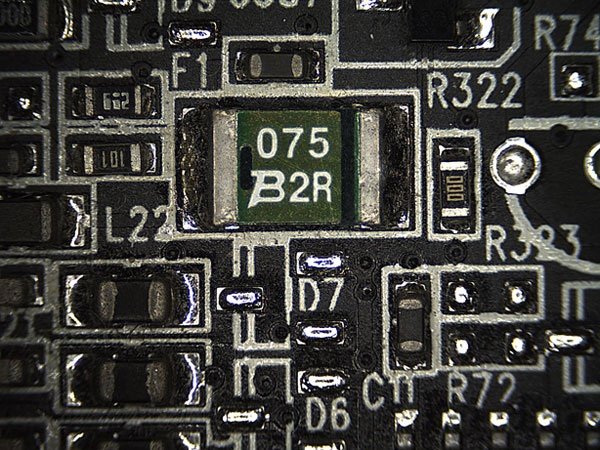

Моновидеомикроскоп предназначен для вывода цифрового изображения различных объектов в отраженном или проходящем свете (зависит от типа стола) на экран монитора компьютера или телевизора (в зависимости от типа камеры).
Различные варианты освещения: как встроенные в основание, так и отдельные осветители, помогут правильно организовать освещение объекта, чтобы цифровое изображение было максимально контрастным.

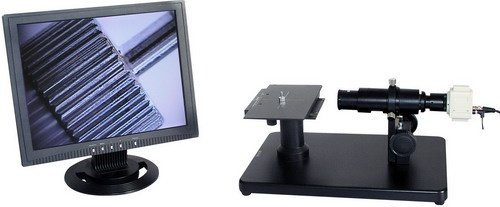

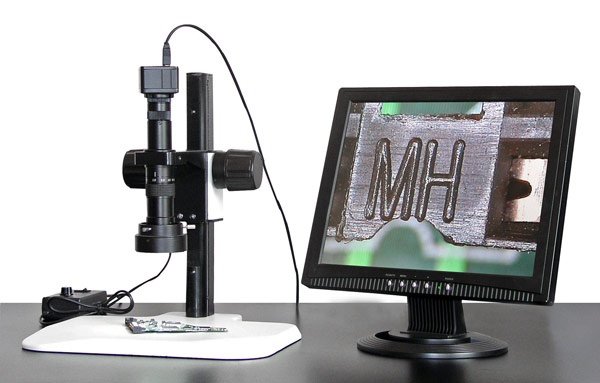

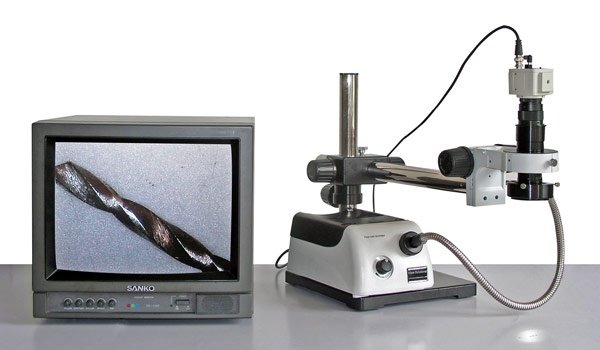

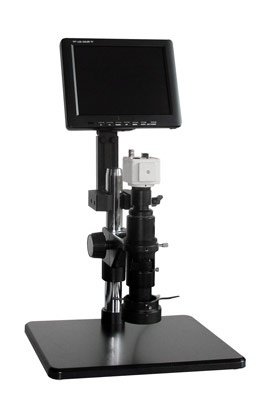

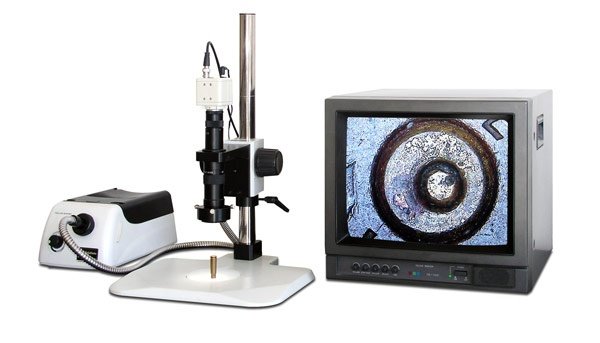

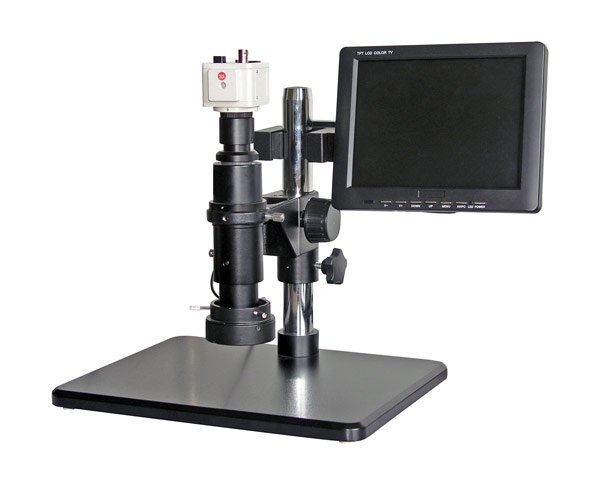

Комплектуя микроскоп аксессуарами (столы, держатели, осветители, штативы и т.п.), можно получить инструмент, предназначенный именно для Вашей задачи. Примеры смотрите в галерее.
Плавное изменение увеличения ZOOM 0.75X-5X (1:6.7) позволяет установить точно такое увеличение предмета исследования, при котором будут видны и четко определяться необходимые объекты интереса.

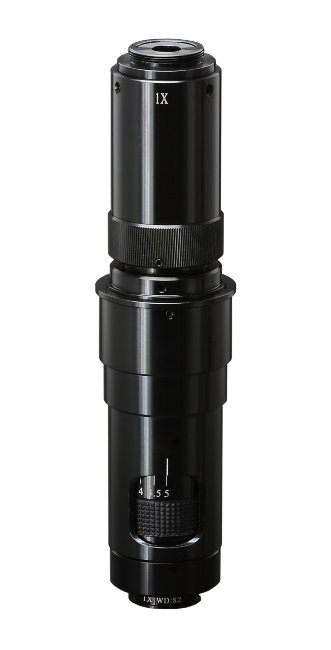

Микроскоп Альтами МВ0850Д может быть поставлен в нескольких вариантах:
- Альтами МВ0850Д - микроскоп в базовой конфигурации;

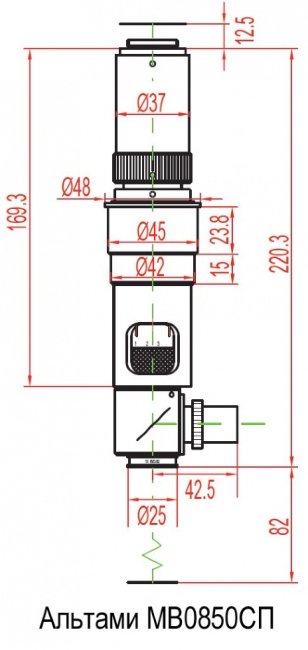

- Альтами МВ0850СД - микроскоп со светодиодным коаксиальным осветителем;
- Альтами МВ0850СПД - микроскоп со светодиодным коаксиальным осветителем и комплектом поляризации для коаксиального осветителя;
Микроскоп может комплектоваться линзами для варьирования диапазона увеличений и подбора необходимого рабочего расстояния:
- 0.3х: 293 мм;
- 0.5х: 175 мм;
- 0.75х: 117 мм;
- 1.0х: 82 мм;
- 1.5х: 54 мм;
- 2.0х: 35 мм.
Расчет увеличения на экране монитора
Увеличение на мониторе компьютера высчитывается, как произведение увеличения из таблицы увеличений (ниже) на Индекс увеличения, зависящий от размера монитора и датчика камеры (например, монитор 17" и две камеры с различными датчиками):
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9Х;
- Индекс увеличения (монитор 17" и камера CCD 1/2"): 17×25.4/8=53.9Х.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2"=8 мм.
Итоговый диапазон увеличений моновидеомикроскопа МВ0850Д в стандартной комплектации с объективом 1X и адаптером 1X на экране монитора размером 17" при использовании камеры с форматом матрицы 1/2" будет равен: от 0.75×53.9=40.4X, до 5×53.9=269.5X.
Оптические характеристики МВ0850Д
| Оптическое увеличение | 0.75X | 2.0X | 5.0X |
| NA | 0.03 | 0.067 | 0.097 |
| Глубина резкости | 1.8 мм | 0.30 мм | 0.08 мм |
| Разрешение | 11.2 µm | 5.0 µm | 3.5 µm |
| Искажения | 0.26% | 0.31% | 0.12% |

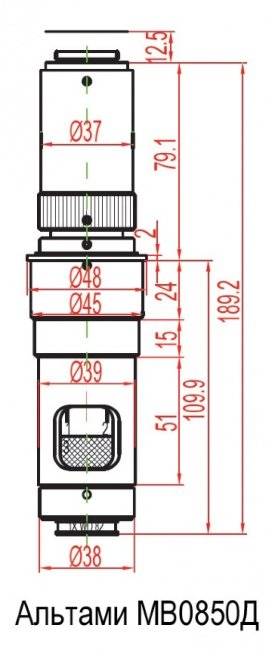

| Установочные размеры | 0 d=45 mm -0.1 |
||
| Максимальный формат подключаемых камер | 1/2" | ||
| Крепление камер | C-mount | ||
Таблица увеличений МВ0850Д

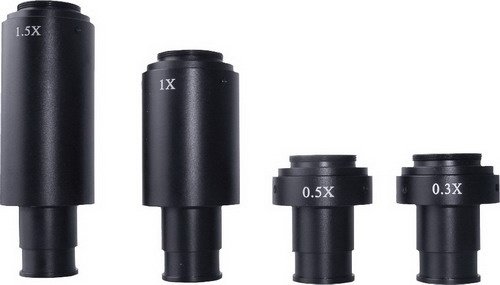

Объектив | C-mount адаптер |
||||||
0.4X |
0.5X |
0.67X |
1X |
1.5X |
2X |
||
0.3X |
Оптическое увеличение |
0.09X |
0.11X |
0.15X |
0.225X~1.5X |
0.34X |
0.45X~3X |
Поле зрения (мм) |
40X53.33 |
32.7X43.6 |
24X32 |
16X21.3 |
10.6X14.12 |
8X10.67 ~1.2X1.6 |
|
Рабочее расстояние (мм) | 293 |
||||||
0.5X |
Оптическое увеличение |
0.15X~1X |
0.19X |
0.25X |
0.375X~2.5X |
0.56X |
0.75X~5X |
Поле зрения (мм) |
24X32 |
18.9X25.3 |
14.4X19.2 |
9.6X12.8 |
6.4X8.6 |
4.8X6.4 |
|
Рабочее расстояние (мм) | 175 |
||||||
0.75X |
Оптическое увеличение |
0.225X~1.5X |
0.28X |
0.4X~2.5X |
0.56X |
0.84X |
1.125X~7.5X |
Поле зрения (мм) |
16X21.33 |
12.9X17.1 |
9X12 |
6.4X8.6 |
4.3X5.7 |
3.2X4.27 |
|
Рабочее расстояние (мм) | 117 |
||||||
1X |
Оптическое увеличение |
0.3X~2X |
0.375X~2.5X |
0.5X |
0.75X~5X |
1.125X |
1.5X~10X |
Поле зрения (мм) |
12X16 |
9.6X12.8 |
7.2X9.6 |
4.8X6.4 |
3.2X4.27 |
2.4X3.2 |
|
Рабочее расстояние (мм) | 82 |
||||||
1.5X |
Оптическое увеличение |
0.45X~3X |
0.5625X |
0.75X~5X |
1.125X~7.5X |
1.6875X |
2.25X~15X |
Поле зрения (мм) |
8X10.67 ~1.2X1.6 |
6.4X8.53 |
4.8X6.4 ~0.72X0.96 |
3.2X4.27 |
2.13X2.84 |
1.6X2.13 |
|
Рабочее расстояние (мм) | 54 |
||||||
2X |
Оптическое увеличение |
0.6X~4X |
0.75X~5X |
1X ~6.7X |
1.5X~10X |
2.25X~15X |
3X~20X |
Поле зрения (мм) |
6X8 ~0.9X1.2 |
4.8X6.4 |
3.6X4.8 ~0.54X0.72 |
2.4X3.2 |
1.6X2.1 |
1.2X1.6 |
|
Рабочее расстояние (мм) | 35 |
||||||
Диапазон изменения увеличений трасфокатора 0.75X~5X |
|||||||
| Бренд | Альтами |
