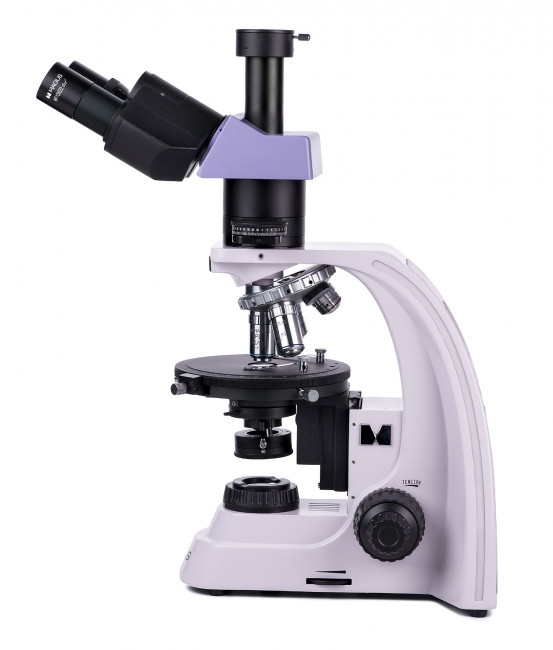

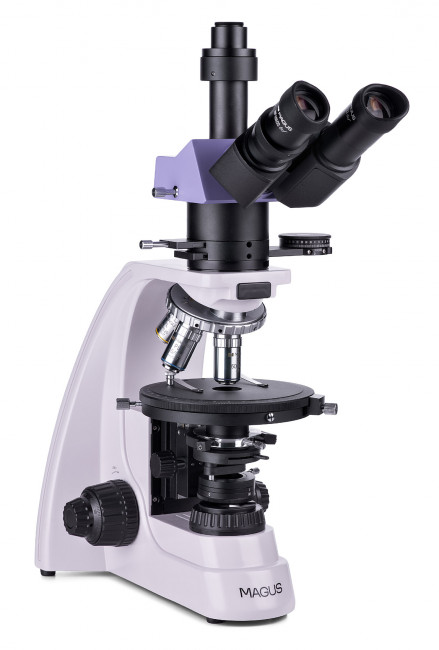

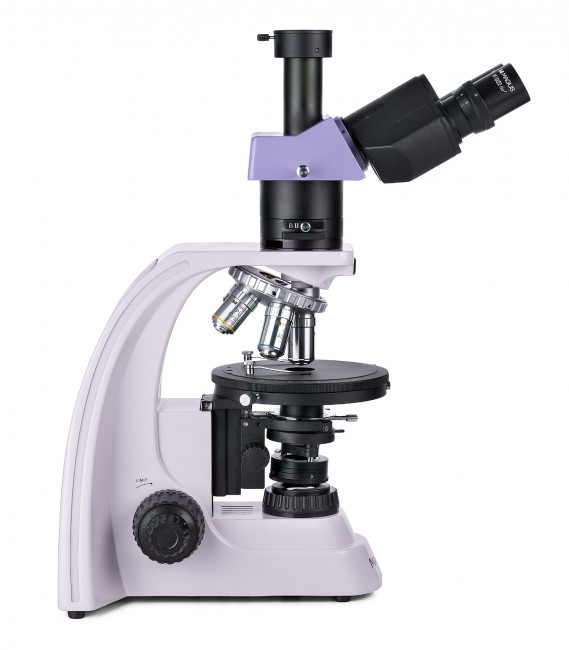

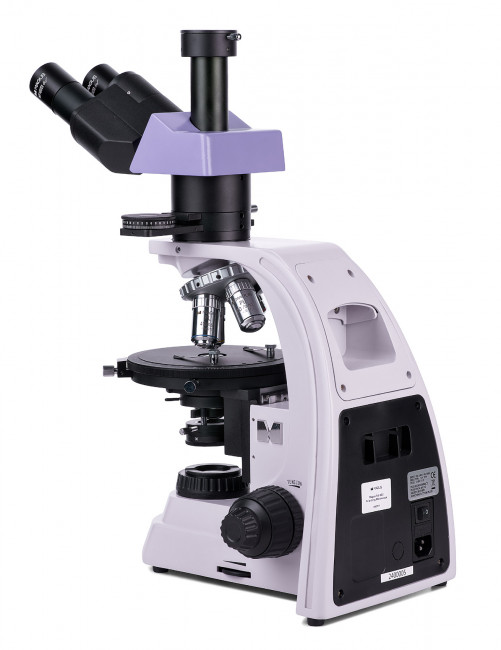

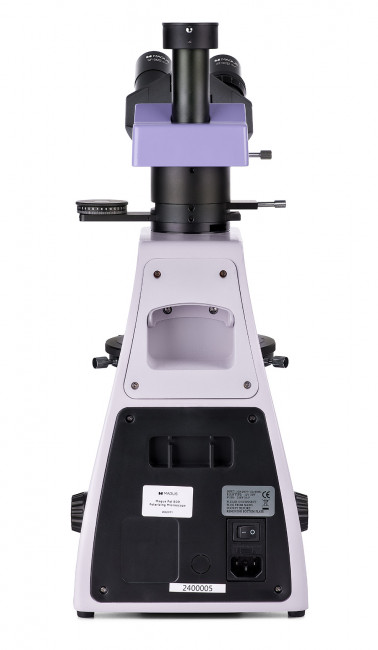

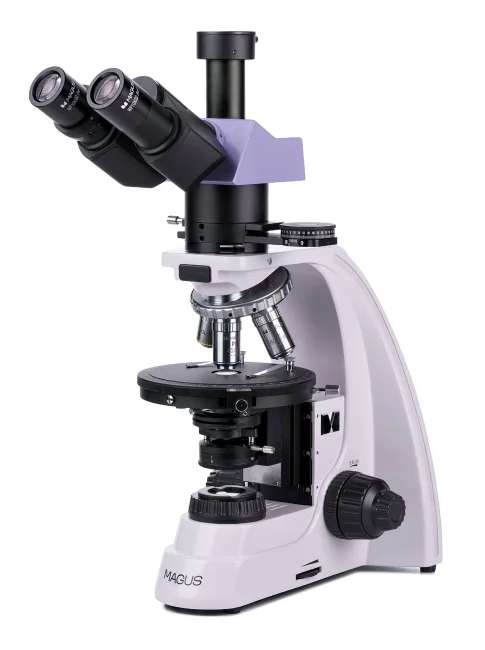

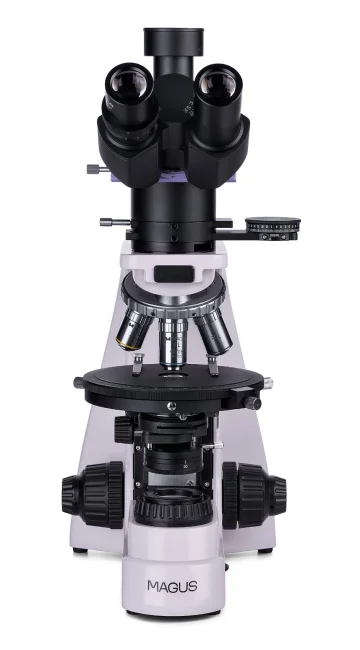

Микроскоп поляризационный MAGUS Pol 800

В избранноеСравнение
Артикул: 82911
428 999
Купить
Модификации:
Магазин в Москве (ВДНХ): Под заказ
Интернет-магазин: Под заказ
Увеличение: 40–600 крат. Тринокулярная визуальная насадка, объективы-планахроматы. Проходящий свет, источник света – галогенная лампа 30 Вт, освещение по Кёлеру. Линза Бертрана и компенсаторы
  • Обзор
  • Характеристики
  • Отзывы (0)
MAGUS

Микроскоп предназначен для исследования анизотропных геологических, биологических и полимерных объектов в поляризованном и обычном проходящем свете. Для формирования изображения поляризационный микроскоп использует оптическое свойство двойного лучепреломления анизотропных объектов. Плоско-поляризованный свет при прохождении через анизотропный образец расщепляется на два луча и меняет плоскость поляризации. Анализатор приводит колебания лучей в одну плоскость, где они интерферируют. Яркое высококонтрастное изображение меняет цвет при вращении столика.

Объективы микроскопа свободны от внутренних напряжений. В промежуточном тубусе установлены анализатор и линза Бертрана, есть слот для установки компенсаторов.

Микроскоп используется в кристаллографии, петрографии, минералогии, криминалистике, медицине и других областях науки.

Визуальная насадка

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровые устройства захвата изображения устанавливаются в вертикальный тубус канала визуализации. Переключатель светового потока направляет 100% света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе.

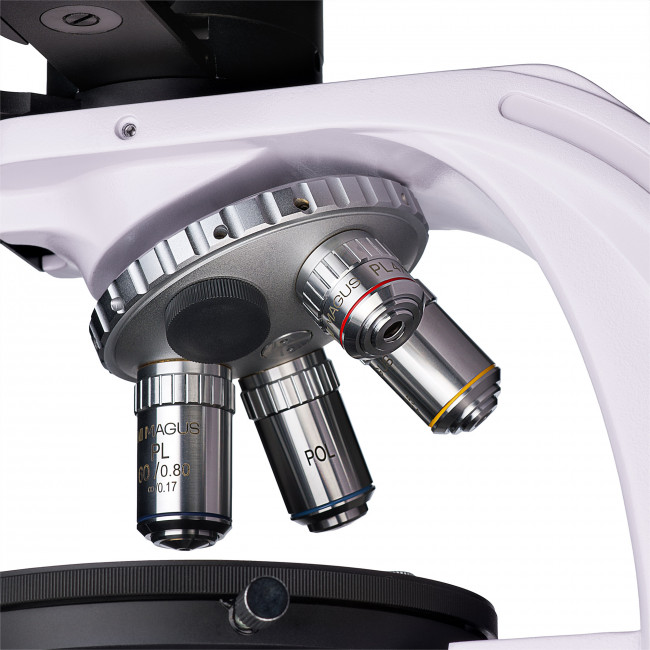

Револьверное устройство

Револьвер на 5 объективов. В свободное гнездо револьвера лаборант устанавливает дополнительный объектив, который позволит получить еще одно увеличение. Конструкция револьвера с наклоном к штативу («от наблюдателя») освобождает пространство в передней части предметного столика, и пользователь видит объектив, который ввел в ход лучей. Гнезда револьвера центрируются, чтобы совместить оптическую ось объектива и микроскопа.

Объективы

Объективы-планахроматы на бесконечность сконструированы специально для исследований в поляризованном свете: оптика без напряжения гарантирует, что двойное лучепреломление исходит от образца, а не оптических элементов. Объективы рассчитаны на работу с покровным стеклом толщиной 0,17 мм.

Фокусировка

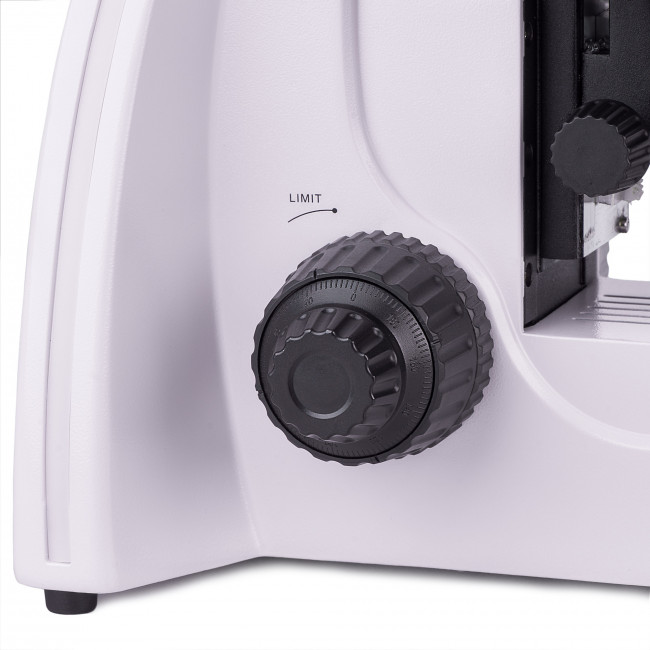

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части штатива по обеим сторонам. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.

Конструкция механизма фокусировки предусматривает быструю настройку микроскопа после смены объекта исследования. Для этого с правой стороны расположена рукоятка блокировки грубой фокусировки. Вращением кольца с левой стороны настраивается комфортная жесткость хода грубой фокусировки.

Предметный столик

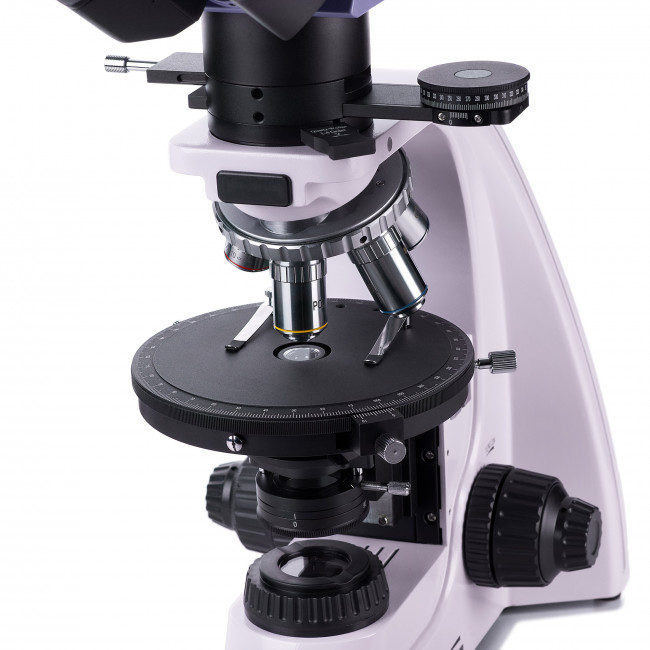

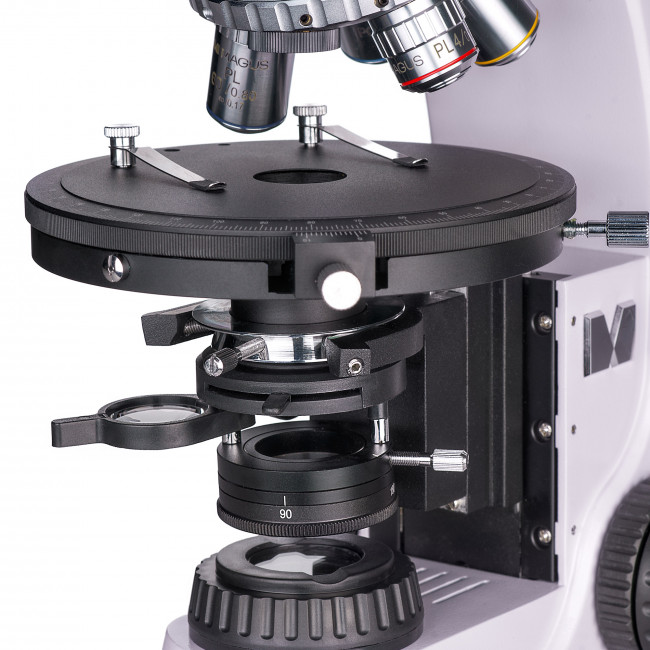

Предметный столик вращается на 360° для наблюдения за изменением цвета образца при скрещенных поляризаторе и анализаторе. На столик нанесена градуировка угла поворота. С помощью нониуса измерения проводятся с точностью до 0,1°. Конструкция столика предусматривает центрировку с помощью двух винтов, поскольку анализ анизотропного объекта в поляризованном свете требует точного совпадения оси вращения столика с оптической осью микроскопа.

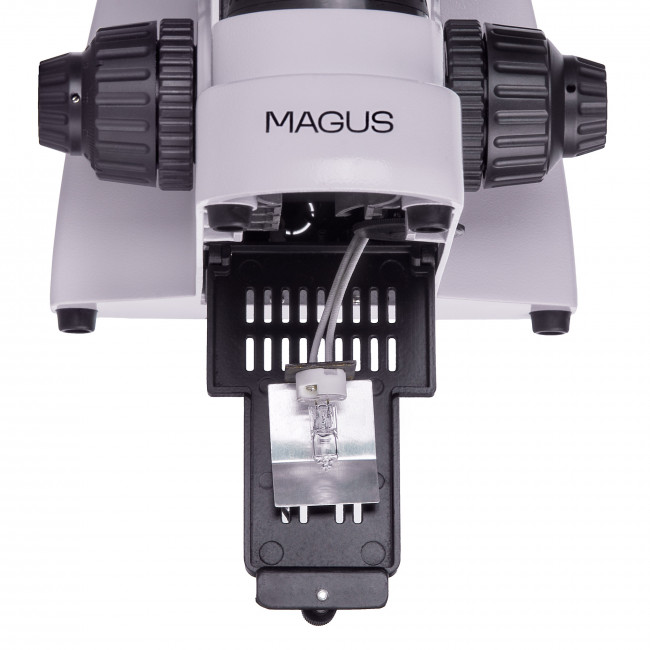

Источник света

Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете.

Осветительная система проходящего света

Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с регулируемой апертурной диафрагмой и откидной линзой Лазо реализуют настройку освещения по Кёлеру. Числовая апертура конденсора 1,25. Поляризатор вращается в диапазоне 0–360°, на шкале нанесены отметки четырех углов поворота 0°, 90°, 180°, 270° относительно анализатора. Анализатор вращается на 90°, нониусная шкала анализатора для точности выставления угла.

Освещение по Кёлеру

Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Наблюдение объектов в поляризованном свете

В промежуточной насадке расположены анализатор, линза Бертрана и слот для установки компенсаторов. Анализатор вводится в ход лучей для наблюдения объектов в поляризованном свете. При вращении поляризатора и анализатора изменяется угол поляризации. Взаимоперпендикулярное положение достигается при выставлении обоих поляр-фильтров в положение «0». При вращении стола микроскопа наблюдается изменение преломления света образцом в зависимости от угла поляризации.

С помощью линзы Бертрана проводятся коноскопические исследования. Компенсаторы используются для усиления контраста объектов со слабым двулучепреломлением.

Аксессуары

Для микроскопа разработана линейка аксессуаров. Дополнительные объективы примеряются для исследований объектов размером до 0,22 мкм. Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.

Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени. Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности

  • Исследование анизотропных объектов в поляризованном свете и обычном свете
  • Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
  • Линза Бертрана для коноскопии и ортоскопии, компенсаторы, освещение по Кёлеру
  • Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры; световой поток переключается 100/0 и 0/100
  • Планахроматические объективы без внутренних напряжений не вносят ложные оптические эффекты в изображение
  • Удобная центровка гнезд револьверного устройства и предметного столика
  • Вращаемый круглый предметный столик с нониусом для точного измерения угла поворота
  • Большой выбор дополнительных аксессуаров

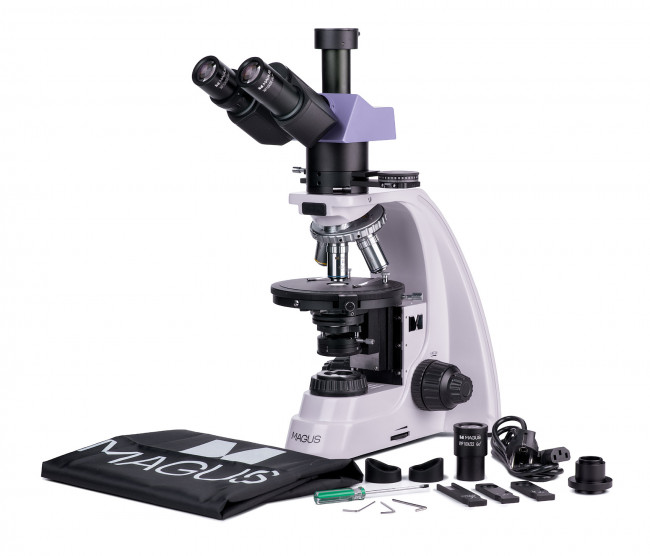

Комплектация

  • Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
  • Тринокулярная визуальная насадка
  • Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов
  • Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,65 (подпружиненный) WD 0,66 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,80 (подпружиненный) WD 0,46 мм
  • Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
  • Окуляр 10х/22 мм со шкалой. Цена деления шкалы 0,1 мм
  • Адаптер C-mount 1х
  • Ключ-шестигранник
  • Сетевой шнур питания
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10х/22 мм с перекрестьем
  • Окуляр 12,5x/14 мм (2 шт.)
  • Окуляр 15х/15 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 20x/0,4 WD 8,8 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 100x/0,8 (подпружиненный, сухой) WD 2,02 мм
  • Препаратоводитель
  • Цифровая камера
  • Калибровочный слайд
БрендMAGUS
Тип микроскопаполяризационный
Оптическая системапрямая
Метод исследованиясветлое поле, поляризация
Насадка микроскопатринокулярная, тип Зидентопфа
Оптическое увеличение, крат40–600 базовая комплектация (*опция: 40–1000/1250/1500/2000/2500)
Угол наклона насадки микроскопа30°
Межзрачковое расстояние, мм48 — 75
Диоптрийная поправка±5D на левом тубусе
Окуляры10х/22; 10x/22 со шкалой (*опция: 10x/22 с перекрестьем; 12,5x/14; 15х/15; 20х/12; 25х/9)
Посадочный диаметр окуляров, мм30
Вынос зрачка, мм10
ОбъективыPL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*опция: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 ми; PL 100x/0,8 сухой)
Тип коррекции объективовпланахроматы, рассчитанные на длину тубуса «бесконечность» (∞), без напряжений, рассчитаны на работу с объектами с покровным стеклом толщиной 0,17 мм
Рабочее расстояние, мм21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); (*опция: 26,1 (5x); 8,8 (20x); 0,36 (100x ми); 2,02 (100x сухой)
Парфокальная высота, мм45
Револьверная головкана 5 объективов
Предметный столик микроскопаØ150 мм, вращаемый на 360°; центрируемый, градуировка угла поворота через 1°; нониус для измерения углов с точностью до 0,1°
Конденсорконденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой
Диафрагмарегулируемая апертурная, регулируемая ирисовая полевая
Фокусировкакоаксиальные рукоятки грубой и тонкой фокусировки, расположенные с двух сторон, с регулировкой жесткости и блокировкой грубой фокусировки
Ход грубой фокусировки, мм21
Ход грубой фокусировки, мм/оборот39,8
Цена деления тонкой фокусировки2 мкм
Поляризатор проходящего светас отметками 0°, 90°, 180°, 270° на шкале; вращаемый на 360°
Промежуточная насадкавстроенный анализатор, с переключением на обычный либо поляризованный свет, с вращением 0–90°; нониус для измерения углов с точностью до 0,1°; линза Бертрана; слот для установки компенсаторов

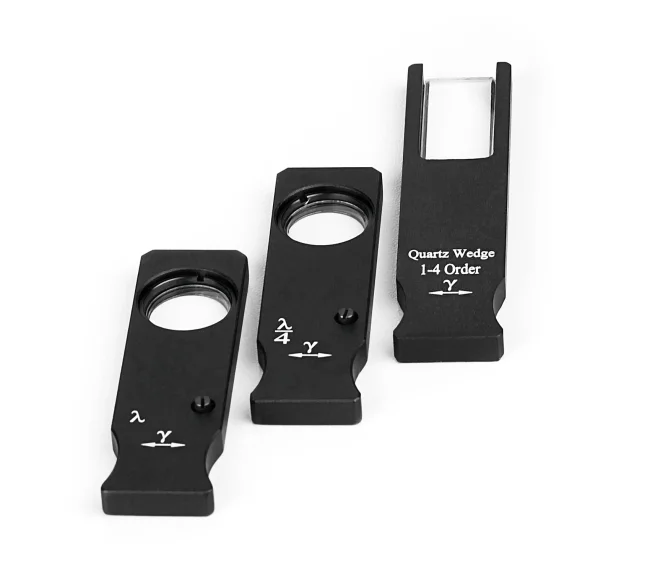

Компенсаторλ компенсатор; λ/4 компенсатор; кварцевый клин
Способ освещенияпроходящий свет
Тип подсветкигалогенная
Регулировка яркостиесть
Тип лампы подсветки12 В/30 Вт
Источник питаниясеть переменного тока, 220±22 В/50 Гц
Диапазон рабочих температур, °С5… 35
Гарантия, лет5
Страна изготовительКНР
Вес в упаковке, кг14.5
Размер в упаковке, см43.1 × 27.1 × 63
