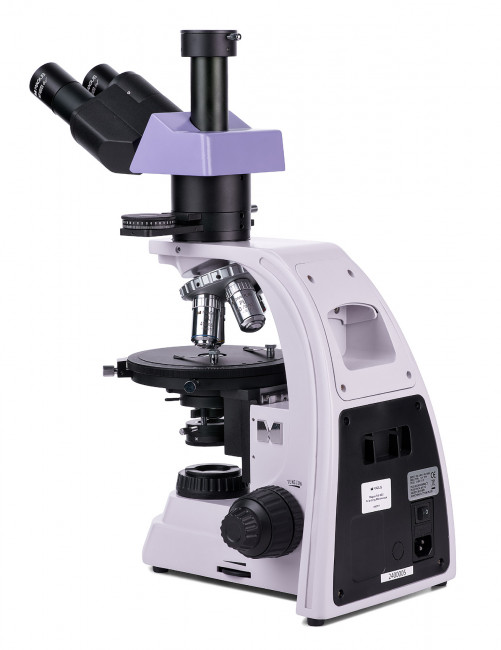

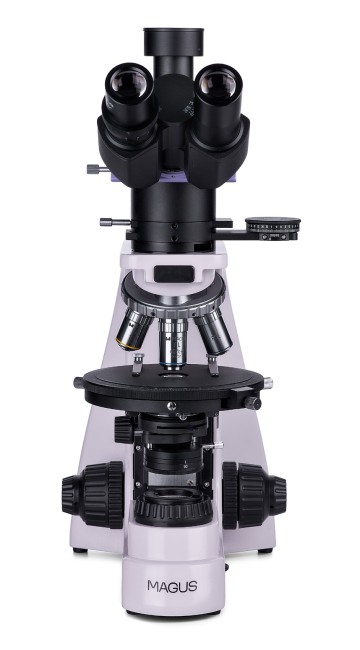

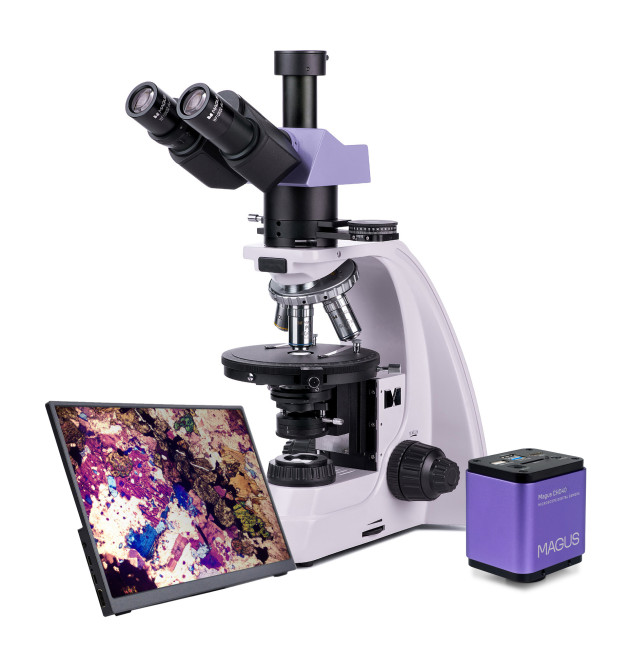

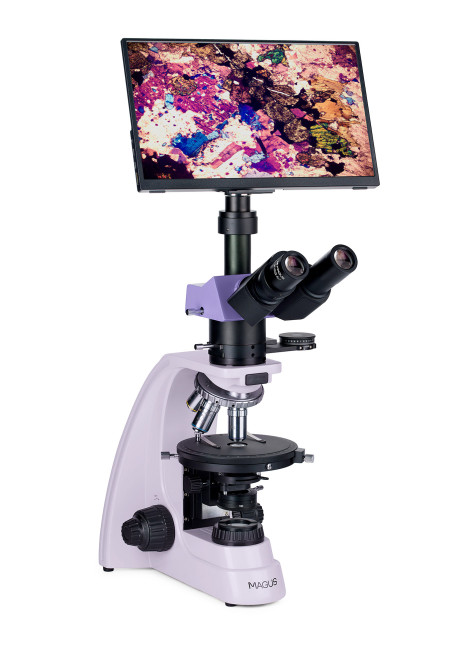

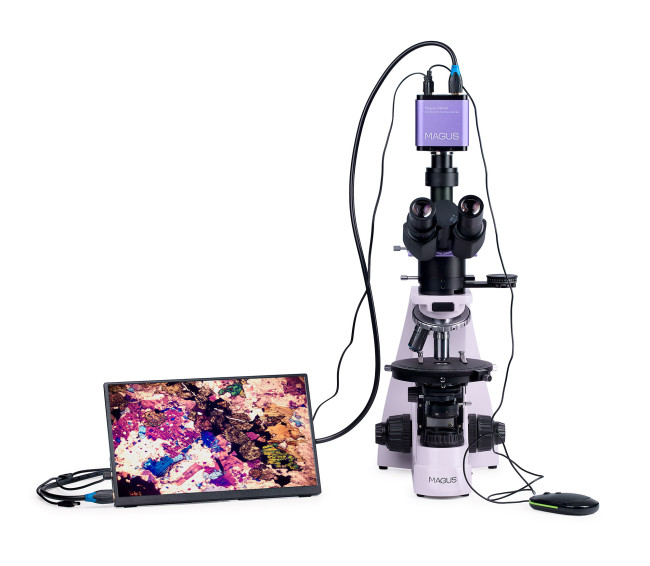

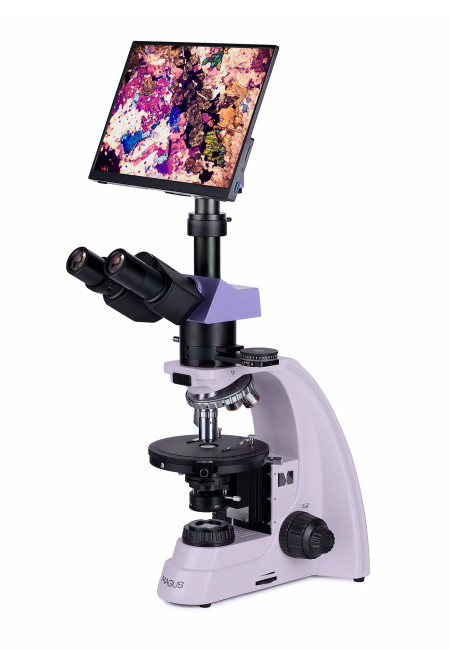

Микроскоп поляризационный цифровой MAGUS Pol D800 LCD

В избранноеСравнение
Артикул: 83041
559 990
Купить
Модификации:
Магазин в Москве (ВДНХ): Под заказ
Интернет-магазин: Осталось несколько штук
С камерой и монитором. Увеличение: 40–600 крат. Тринокулярная визуальная насадка, объективы-планахроматы. Проходящий свет, источник света – галогенная лампа 30 Вт, освещение по Кёлеру. Линза Бертрана и компенсаторы
  • Обзор
  • Характеристики
  • Отзывы (0)
MAGUS

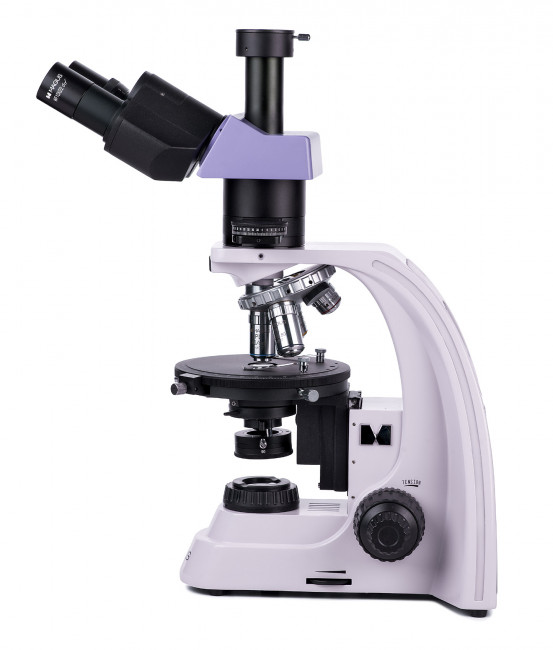

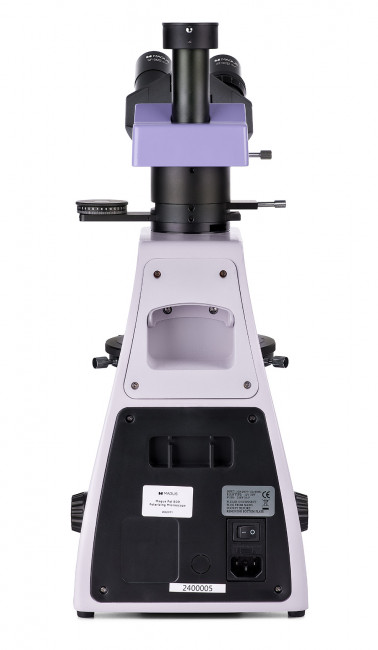

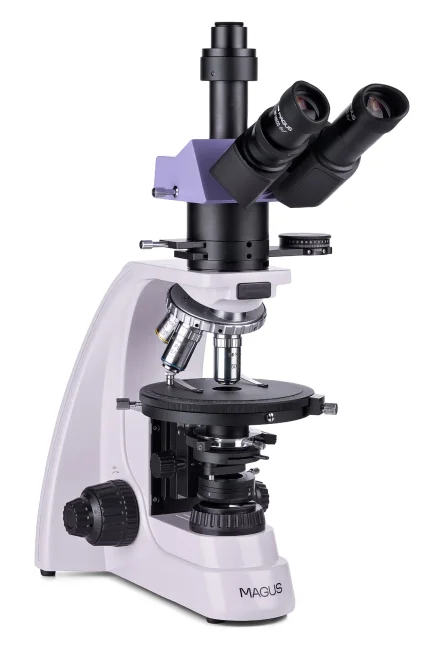

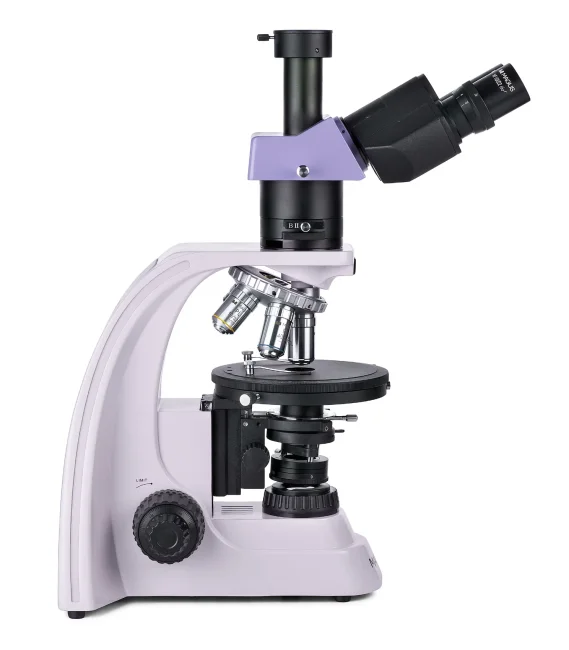

Микроскоп предназначен для исследования анизотропных геологических, биологических и полимерных объектов в поляризованном и обычном проходящем свете. Для формирования изображения поляризационный микроскоп использует оптическое свойство двойного лучепреломления анизотропных объектов. Плоско-поляризованный свет при прохождении через анизотропный образец расщепляется на два луча и меняет плоскость поляризации. Анализатор приводит колебания лучей в одну плоскость, где они интерферируют. Яркое высококонтрастное изображение меняет цвет при вращении столика.

Объективы микроскопа свободны от внутренних напряжений. В промежуточном тубусе установлены анализатор и линза Бертрана, есть слот для установки компенсаторов.

Микроскоп используется в кристаллографии, петрографии, минералогии, криминалистике, медицине и других областях науки.

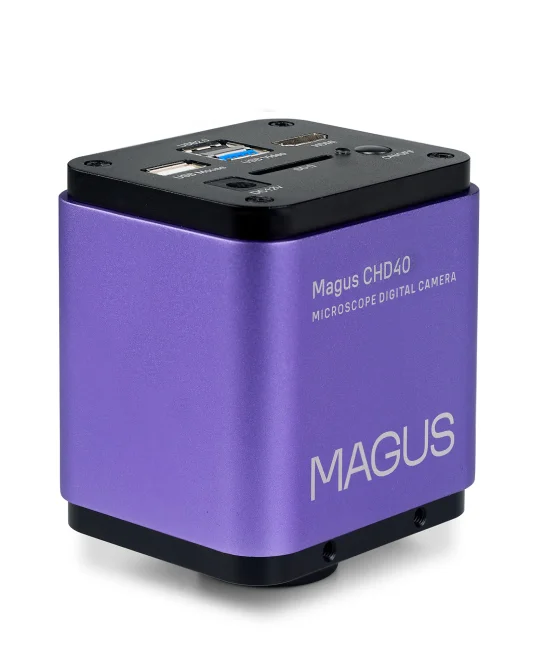

Цифровая камера

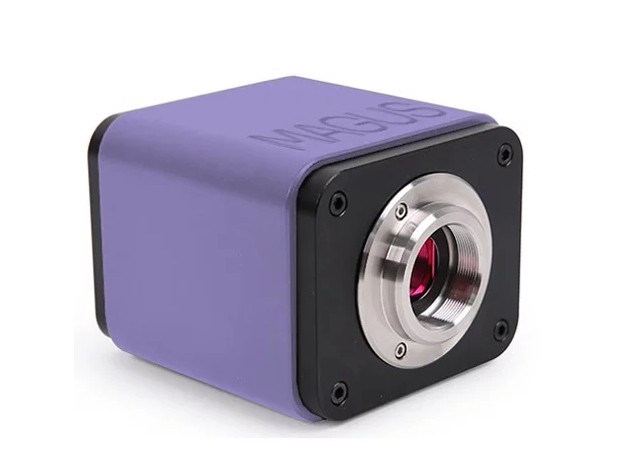

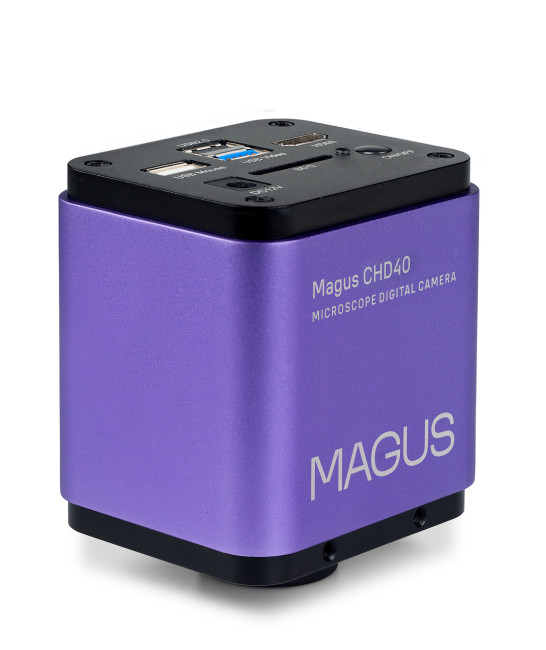

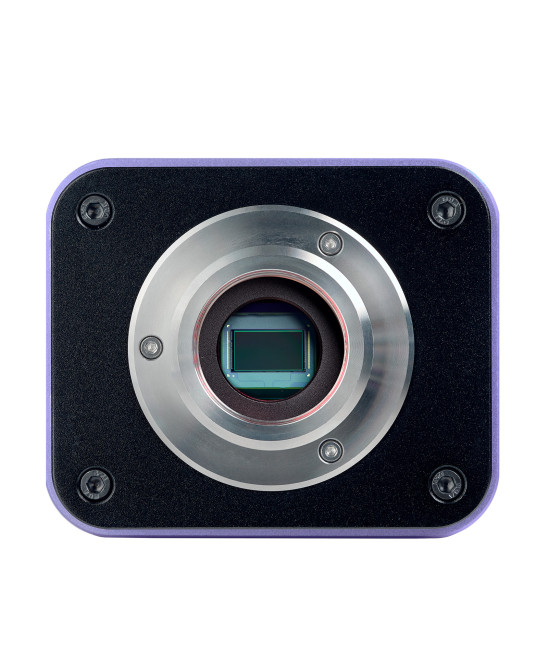

MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора. Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).

Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.

Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

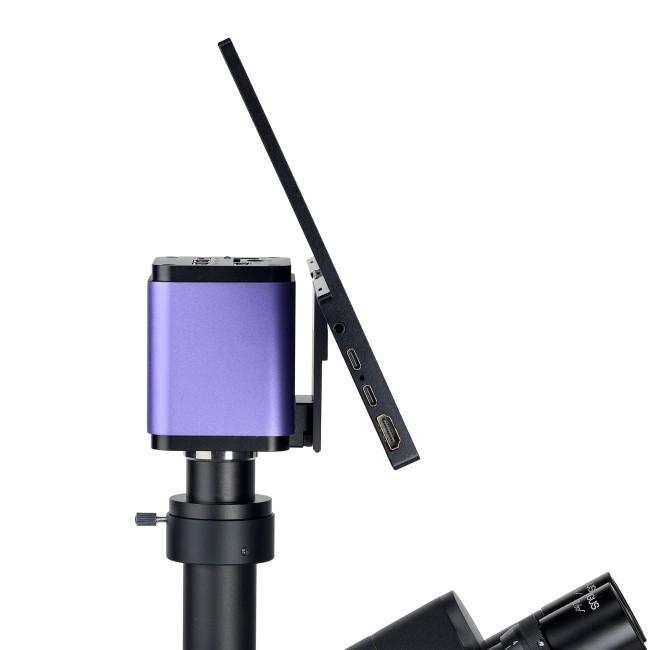

Монитор

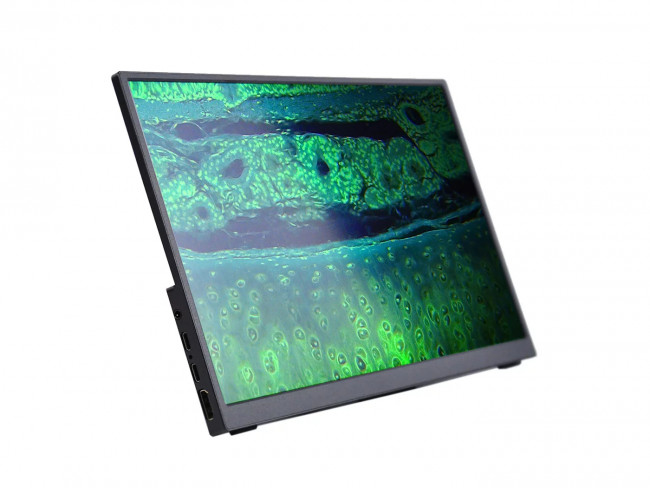

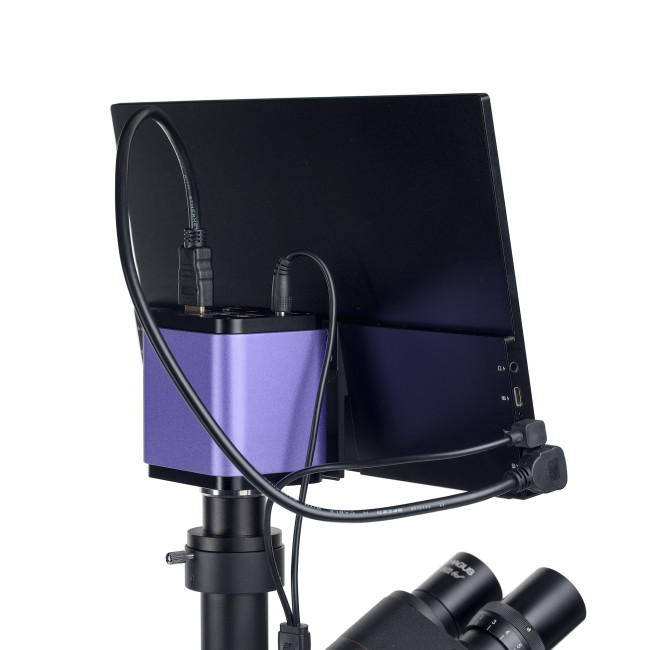

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS . Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка

Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровые устройства захвата изображения устанавливаются в вертикальный тубус канала визуализации. Переключатель светового потока направляет 100% света или на цифровую камеру, или на окулярные тубусы. Диоптрийная подвижка на левом окулярном тубусе.

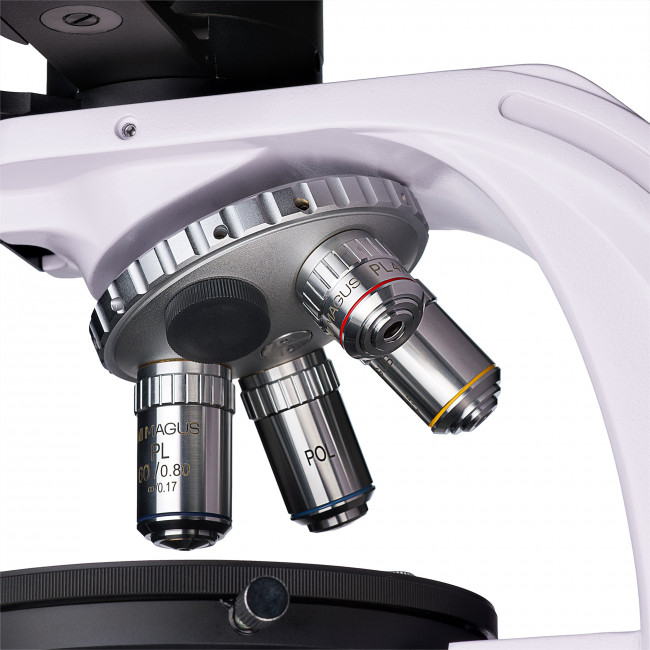

Револьверное устройство

Револьвер на 5 объективов. В свободное гнездо револьвера лаборант устанавливает дополнительный объектив, который позволит получить еще одно увеличение. Конструкция револьвера с наклоном к штативу («от наблюдателя») освобождает пространство в передней части предметного столика, и пользователь видит объектив, который ввел в ход лучей. Гнезда револьвера центрируются, чтобы совместить оптическую ось объектива и микроскопа.

Объективы

Объективы-планахроматы на бесконечность сконструированы специально для исследований в поляризованном свете: оптика без напряжения гарантирует, что двойное лучепреломление исходит от образца, а не оптических элементов. Объективы рассчитаны на работу с покровным стеклом толщиной 0,17 мм.

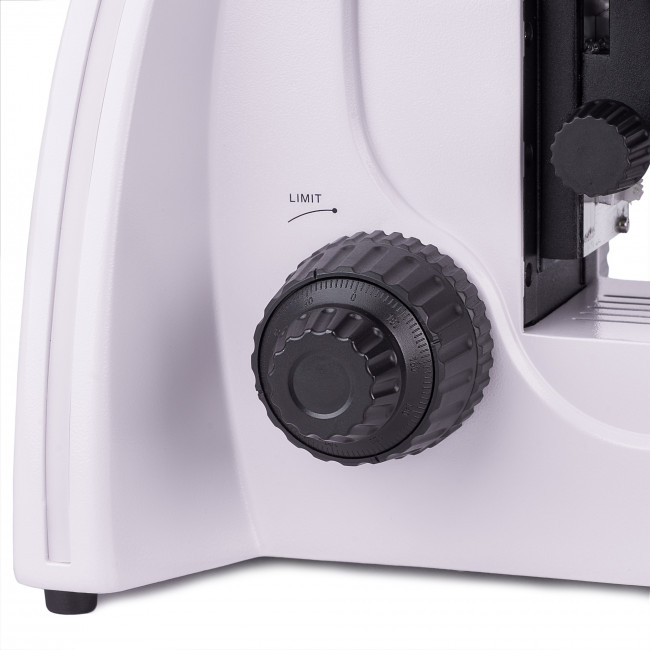

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части штатива по обеим сторонам. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. Конструкция механизма фокусировки предусматривает быструю настройку микроскопа после смены объекта исследования. Для этого с правой стороны расположена рукоятка блокировки грубой фокусировки. Вращением кольца с левой стороны настраивается комфортная жесткость хода грубой фокусировки.

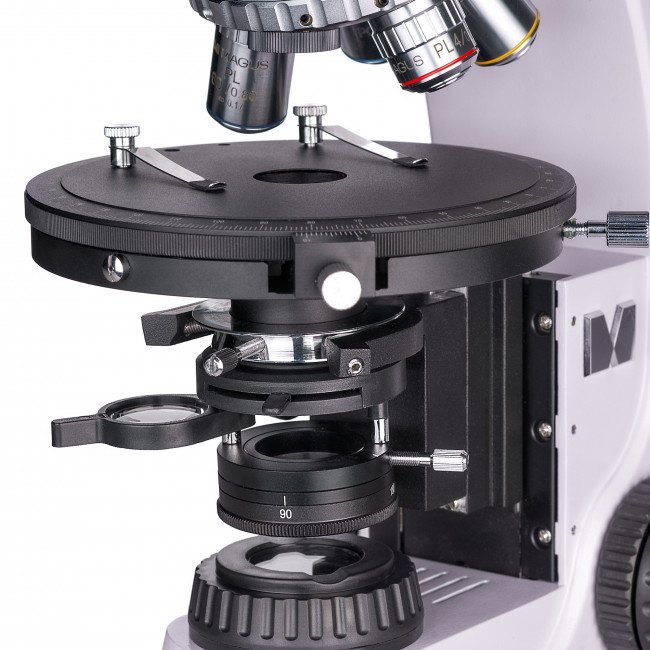

Предметный столик

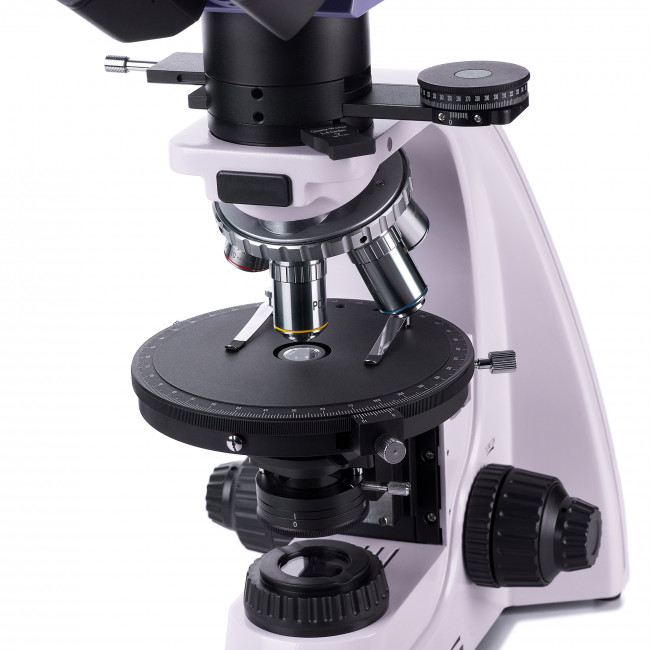

Предметный столик вращается на 360° для наблюдения за изменением цвета образца при скрещенных поляризаторе и анализаторе. На столик нанесена градуировка угла поворота. С помощью нониуса измерения проводятся с точностью до 0,1°. Конструкция столика предусматривает центрировку с помощью двух винтов, поскольку анализ анизотропного объекта в поляризованном свете требует точного совпадения оси вращения столика с оптической осью микроскопа.

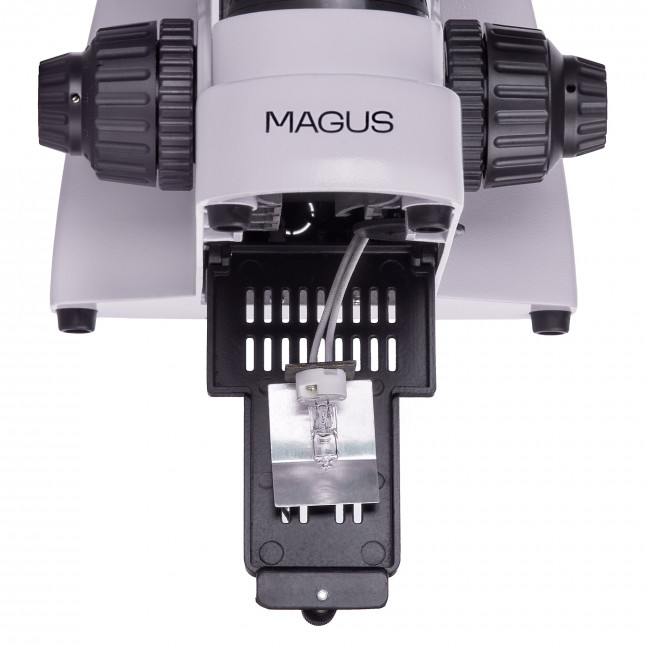

Источник света

Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете.

Осветительная система проходящего света

Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор Аббе с регулируемой апертурной диафрагмой и откидной линзой Лазо реализуют настройку освещения по Кёлеру. Числовая апертура конденсора 1,25. Поляризатор вращается в диапазоне 0–360°, на шкале нанесены отметки четырех углов поворота 0°, 90°, 180°, 270° относительно анализатора. Анализатор вращается на 90°, нониусная шкала анализатора для точности выставления угла.

Освещение по Кёлеру

Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Наблюдение объектов в поляризованном свете

В промежуточной насадке расположены анализатор, линза Бертрана и слот для установки компенсаторов. Анализатор вводится в ход лучей для наблюдения объектов в поляризованном свете. При вращении поляризатора и анализатора изменяется угол поляризации. Взаимоперпендикулярное положение достигается при выставлении обоих поляфильтров в положение «0». При вращении стола микроскопа наблюдается изменение преломления света образцом в зависимости от угла поляризации. С помощью линзы Бертрана проводятся коноскопические исследования. Компенсаторы используются для усиления контраста объектов со слабым двулучепреломлением.

Основные особенности микроскопа:

  • Исследование анизотропных объектов в поляризованном свете и обычном свете
  • Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
  • Линза Бертрана для коноскопии и ортоскопии, компенсаторы, освещение по Кёлеру
  • Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры; световой поток переключается 100/0 и 0/100
  • Планахроматические объективы без внутренних напряжений не вносят ложные оптические эффекты в изображение
  • Удобная центровка гнезд револьверного устройства и предметного столика
  • Вращаемый круглый предметный столик с нониусом для точного измерения угла поворота
  • Большой выбор дополнительных аксессуаров

Основные особенности камеры:

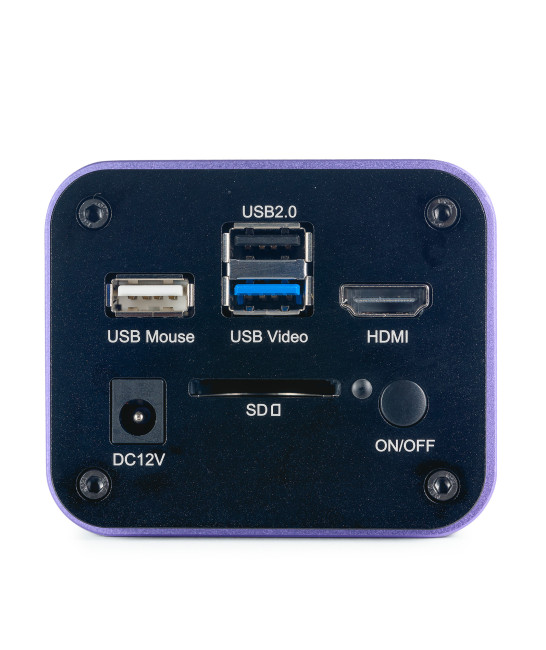

  • Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
  • Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
  • 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
  • Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
  • Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

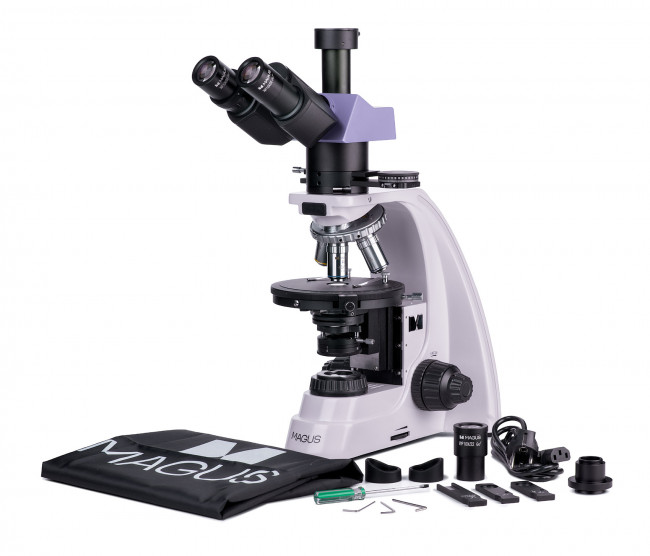

Комплектация

  • Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
  • Монитор MAGUS MCD40
  • Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
  • Тринокулярная визуальная насадка
  • Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов
  • Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,65 (подпружиненный) WD 0,66 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,80 (подпружиненный) WD 0,46 мм
  • Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
  • Окуляр 10х/22 мм с перекрестьем
  • Адаптер C-mount 1х
  • Ключ-шестигранник
  • Сетевой шнур питания
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10х/22 мм со шкалой. Цена деления шкалы 0,1 мм
  • Окуляр 12,5x/14 мм (2 шт.)
  • Окуляр 15х/15 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 20x/0,4 WD 8,8 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL 100x/0,8 (подпружиненный, сухой) WD 2,02 мм
  • Препаратоводитель
  • Калибровочный слайд
НаличиеИнтернет-магазин
БрендMAGUS
Тип микроскопаполяризационный
Оптическая системапрямая
Метод исследованиясветлое поле, поляризация
Насадка микроскопатринокулярная, тип Зидентопфа
Оптическое увеличение, крат40–600 базовая комплектация (*опция: 40–1000/1250/1500/2000/2500)
Угол наклона насадки микроскопа30°
Межзрачковое расстояние, мм48 — 75
Диоптрийная поправка±5 диоптрий (на левом тубусе)
Окуляры10х/22; 10x/22 со шкалой (*опция: 10x/22 с перекрестьем; 12,5x/14; 15х/15; 20х/12; 25х/9)
Посадочный диаметр окуляров, мм30
МониторIPS, 13,3", 3840x2160 (4K), 60 Гц, LED-подсветка
Вынос зрачка, мм10
ОбъективыPL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*опция: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 ми; PL 100x/0,8 сухой)
Тип коррекции объективовпланахроматы, рассчитанные на длину тубуса «бесконечность» (∞), без напряжений, рассчитаны на работу с объектами с покровным стеклом толщиной 0,17 мм
Рабочее расстояние, мм21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); (*опция: 26,1 (5x); 8,8 (20x); 0,36 (100x ми); 2,02 (100x сухой)
Парфокальная высота, мм45
Револьверная головкана 5 объективов
Предметный столик микроскопаØ150 мм, вращаемый на 360°; центрируемый, градуировка угла поворота через 1°; нониус для измерения углов с точностью до 0,1°
Конденсорконденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой
Диафрагмарегулируемая апертурная, регулируемая ирисовая полевая
Фокусировкакоаксиальные рукоятки грубой и тонкой фокусировки, расположенные с двух сторон, с регулировкой жесткости и блокировкой грубой фокусировки
Ход грубой фокусировки, мм21
Ход грубой фокусировки, мм/оборот39,8
Цена деления тонкой фокусировки2 мкм
Поляризатор проходящего светас отметками 0°, 90°, 180°, 270° на шкале; вращаемый на 360°
Промежуточная насадкавстроенный анализатор, с переключением на обычный либо поляризованный свет, с вращением 0–90°; нониус для измерения углов с точностью до 0,1°; линза Бертрана; слот для установки компенсаторов

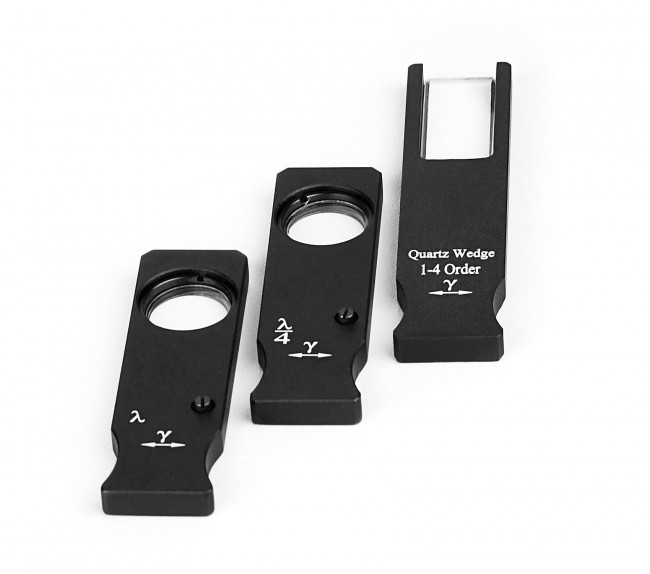

Компенсаторλ компенсатор; λ/4 компенсатор; кварцевый клин
Способ освещенияпроходящий свет
Регулировка яркостиесть
Тип лампы подсветки12 В/30 Вт
Источник питаниясеть переменного тока, 220±22/50
Диапазон рабочих температур, °С5… 35
Место установки цифр. камерыканал визуализации, окулярный тубус вместо окуляра; крепление C-mount
Чувствительный элементSONY Exmor/Starvis CMOS, цветной
Тип матрицыCMOS, цветная
Размер матрицы1/1.2″
Число мегапикселей8
Размер сенсора (В x Ш x Д)11.14 × 6.26 × 12.78 мм
Разрешение сенсора3840 × 2160
Размер пикселя2,9 x 2,9 мкм
Кадровая частота, кадр. в сек30 (3840х2160 HDMI); 30 (1920х1080 Wi-Fi); 30 (3840х2160 USB 3.0)
Способ экспозиции (тип затвора)ERS (электронный скользящий затвор)
Светочувствительность1028 мВ при 1/30 с
Спектральный диапазон, нм380–650 (с ИК-фильтром)
Выдержка0,14–1000 мс
Формат изображения *.jpg, *.tif
Формат видео*.h264/*.h265, *.mp4
ПО, драйверыHDMI: встроенное; USB: MAGUS View
ВыходHDMI 1.4, USB (мышь), USB (адаптер Wi-Fi), USB (флеш-накопитель), SD (карты памяти до 32 ГБ)
Системные требованияWindows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении)
Источника питания камерысетевой адаптер 12 В/1 А
Стандарт посадкиC-резьба
Корпус камерыцельнолитой алюминиевый
Гарантия, лет5
Страна изготовительКНР
Вес в упаковке, кг14.5
Размер в упаковке, см43.1 × 27.1 × 63
