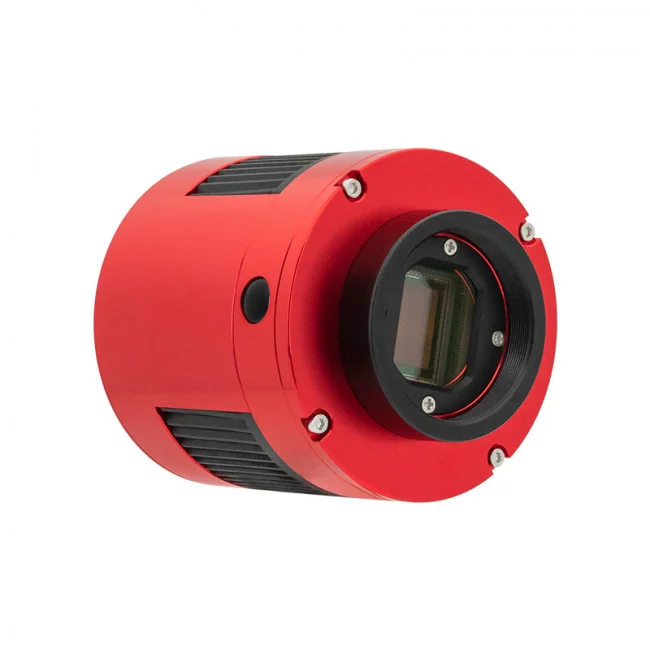

Цифровая камера ZWO ASI1600MM Pro (монохромная)

ASI 1600MM Pro – это охлаждаемая монохромная камера формата 4/3 дюйма, предназначенная для получения изображений объектов глубокого космоса с фильтрами LRGB/SHO (галактики, диффузные и планетарные туманности, рассеянные и шаровые звездные скопления и т.д.). Высокая скорость считывания также позволяет использовать камеру для получения снимков объектов солнечной системы с помощью специализированного программного обеспечения.

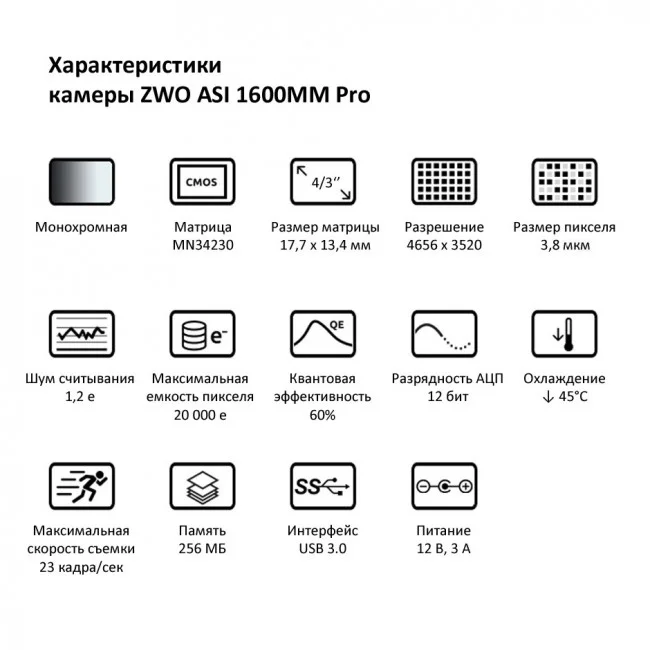

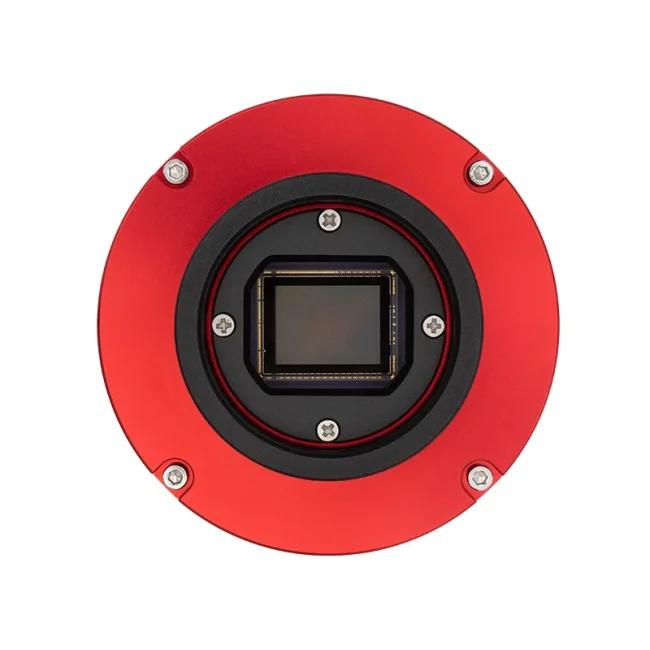

Камера построена на основе монохромной CMOS матрицы Panasonic MN34230 c максимальной квантовой эффективностью 60%. Разрешение матрицы равно 4656x3520 (16 мегапикселей) при размере пикселя 3,8x3,8 мкм. АЦП имеет разрядность 12 бит (4096 уровней). Матрица камеры защищена встроенным фильтром с антибликовым покрытием (AR).

Шум считывания в при рабочих значениях коэффициента усиления находится в пределах 3,6-1,2 е-, а при единичном коэффициенте усиления (13,9 дБ) составляет примерно 1,7 е-. При нулевом усилении емкость ячейки составляет 20000 е- с динамическим диапазоном 12,5 экспозиционных ступеней (логарифм по основанию 2 отношения емкости ячейки к уровню шумов).

Двухступенчатая система охлаждения позволяет понизить температуру матрицы на 40-45°С относительно температуры окружающей среды. При рабочей температуре -20°С темновой ток составляет примерно 0,0062 е-/сек/пиксель. Для работы системы охлаждения требуется внешний источник питания 12 В, 3А (не входит в комплект).

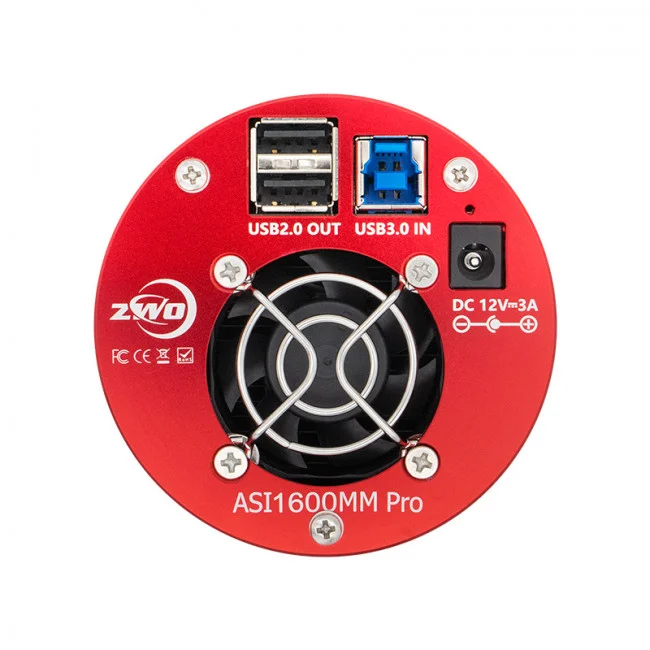

Подключение к компьютеру осуществляется через порт USB 3.0. Камера также имеет встроенный двух портовый разветвитель USB 2.0, который можно использовать для подключения таких стандартных устройств, как колесо фильтров и электропривод для фокусировочного узла.

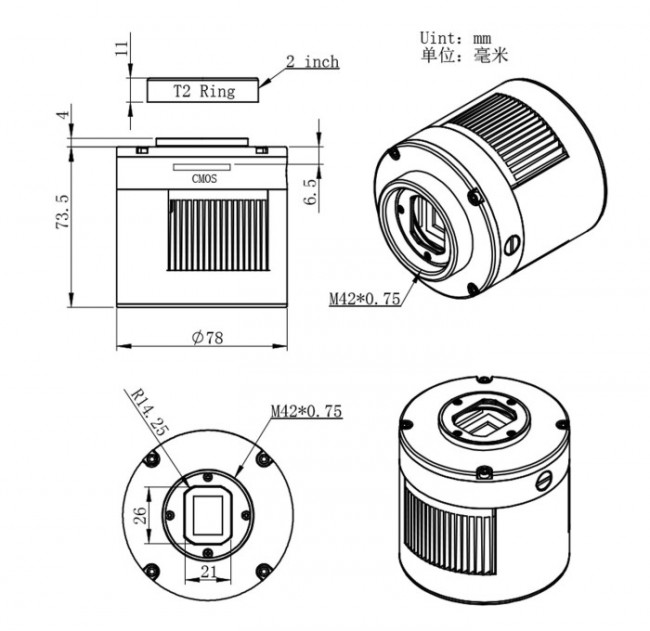

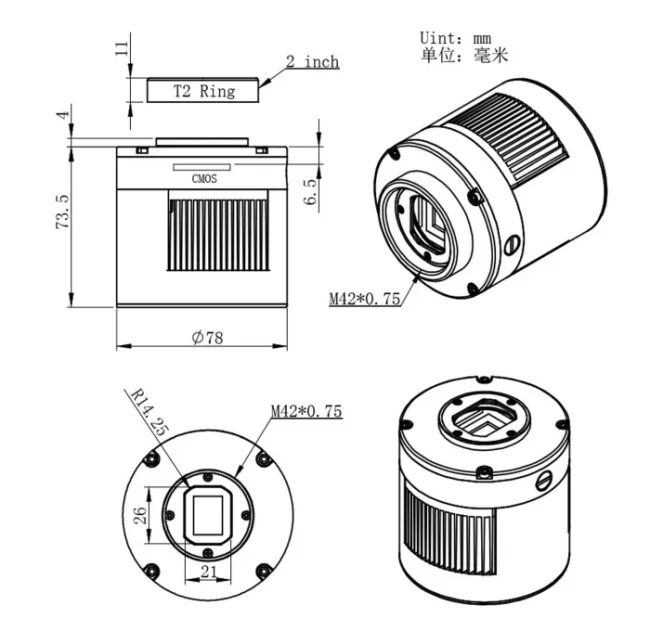

Компактный корпус камеры ASI 1600MM Pro имеет наружную присоединительную резьбу М42х0,75 мм (T2) с рабочим отрезком 6,5 мм. Удлинительное кольцо с наружным диаметром 2 дюйма и резьбой Т2 увеличивает рабочий отрезок до 17,5 мм (стандарт для объективов с креплением C). В комплект поставки включены адаптеры с резьбой Т2 и М48х0,75 мм.

Основной сценарий применения камеры ASI 1600MM Pro – фотосъемка объектов глубокого космоса. Низкие шумы считывания позволяют суммировать большое число снимков, полученных с коротким (секундными) экспозициями.

Камера ASI 1600MM Pro также отлично подходит для фотосъемки Луны (систему охлаждения в этом случае можно выключить). При этом большой размер матрицы существенно увеличивает полезное поле зрения. Для фотосъемки планет можно уменьшить рабочую область камеры, чтобы увеличить кадровую частоту. Например, для рабочей области 1280х960 пикселей скорость считывания увеличивается до 47,1 кадров/сек для режима 12 бит и 73,6 кадров/сек для 10 бит. Скорость считывания при максимальном разрешении равна 14,7 кадров/сек в режиме 12 бит и 23 кадра/сек в режиме 10 бит (подключение USB 3.0). Минимальная экспозиция составляет 32 мкс.

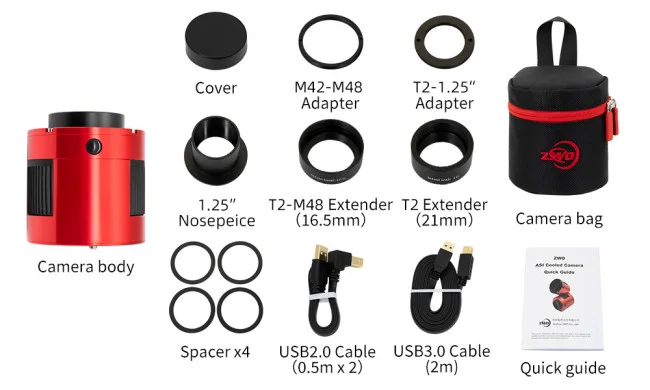

Комплектация:

• Камера ASI1600MM Pro
• Кабель USB 3.0, длина 2 метра
• Кабель USB 2.0 (длина 0.5 метра) – 2 шт.
• Адаптер М42–М48
• Адаптер Т2–1.25"
• Адаптер-переходник M42–1.25"
• Удлинительное кольцо 16.5 мм с адаптером Т2–M48
• Удлинительное кольцо 21 мм T2-T2
• Прокладка – 4 шт.
• Защитная крышка 1.25"
• Чехол для камеры
• Инструкция по эксплуатации

Программное обеспечение и драйверы

ASIStudio - официальное программное обеспечение ZWO для астрофотографии планет, Deep Sky, Live-стейкинга:
Для Windows, x64-разрядная версия, v1.8
Для Windows, x86-разрядная версия, v1.8
Для macOS

Драйвера камер ZWO ASI для Windows v3.21

Платформа ASCOM v6.5

Драйвера ASCOM для оборудования ZWO, v6.5.14:
x64-разрядная версия
x84-разрядная версия

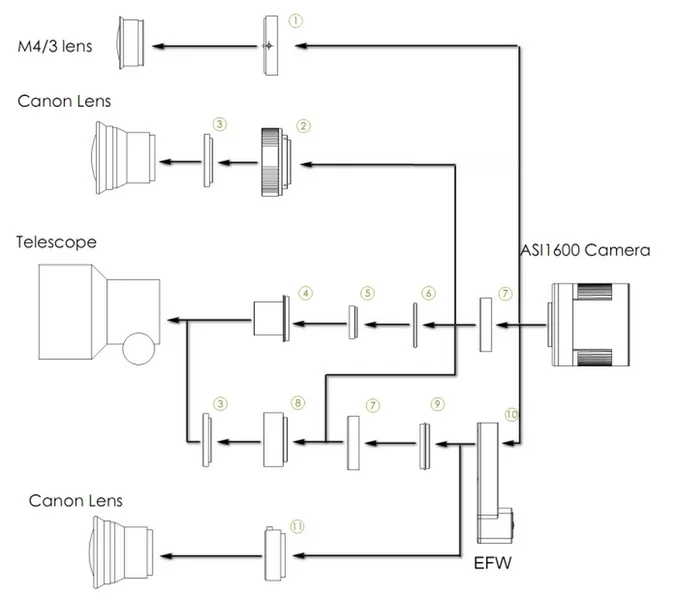

Схема подключения камеры ZWO ASI1600MM Pro

1. Переходник М43-Т2
2. Адаптер EOS-T2 3. 2-дюймовый фильтр (дополнительно)
4. Т-адаптер 1.25 дюйма 5. Фильтр 1.25 дюйма (дополнительно)
6. Фильтр M42-1.25” (дополнительно)
7. Удлинитель Т2 11 мм
8. Удлинитель M42-M48 16.5 мм
9. Переходник Т2-Т2
10. EFW mini
11. Адаптер EOS для EFW+1600
