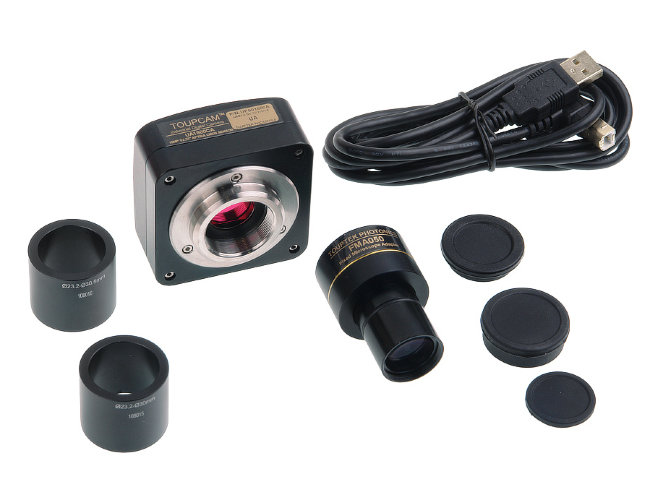

Видеоокуляр ToupCam 16.0 MP

Видеоокуляр ToupCam 16.0 MP — цифровая камера предназначена для получения, передачи и воспроизведения на экране компьютера изображения, полученного в процессе работы с микроскопом. Трансляция изображения происходит в реальном времени, анализ и обработка изображений производится с помощью программы ToupView. Купить видеоокуляр ToupCam 16.0 MP рекомендуется для проведения научно-исследовательских работ, лабораторных исследований в медицине, криминалистических работ и т.п.

Конструкция видеоокуляра

Корпус видеоокуляра изготовлен из алюминиевого сплава. За ИК фильтром (диапазон 380-650 нм) находится CMOS матрица размером 1/2.33". Максимальное разрешение матрицы составляет 4632×3488 пикс. В отличии от CCD матриц, матрицы CMOS имеют следующие преимущества: индивидуальная обработка каждого пикселя, уменьшенное энергопотребление, улучшенный баланс белого. А реализованная в видеоокуляре ToupCam 16.0 MP технология бининга (объединения нескольких пикселей в один), помогает увеличить скорость считывания и улучшает отношение сигнал-шум.

На обратной стороне корпуса находится USB 2.0 разъём для подключения видеоокуляра, а на нижней части корпуса предусмотрено отверстие с резьбой 1/4 дюйма. К этому отверстию можно, например, подсоединить держатель для планшета. Размер корпуса — 58×58×37 мм.

Для установки камеры на микроскоп необходимо использовать комплектный адаптер C-mount/23.2 мм, а для подключения к компьютеру в комплекте с окуляром идёт USB кабель длиной около 150 см.

Как определить поле зрения камеры

Поле зрения камеры при использовании с микроскопом зависит от размера матрицы, увеличения объектива микроскопа и увеличения адаптера для установки камеры. Расчёт размера поля зрения производится по формуле:

Поле зрения камеры (мм) = Размер матрицы (мм) / (Кратность объектива х Кратность адаптера)

Например, при использовании 20-х кратного объектива и комплектного адаптера — поле зрения камеры по горизонтали составит 6.183 / (20×0.5) = 0.618 мм, по вертикали 4.656 / (20×0.5) = 0.465 мм. Для оценки линейного разрешения полученное значение поля зрения необходимо разделить на текущее разрешение в пикселях.

Программное обеспечение

Видеоокуляр поставляется с программным обеспечением «ToupView», позволяющим с помощью компьютера захватывать, просматривать и редактировать полученные изображения. Данное ПО включает в себя различные инструменты обработки изображений.

«ToupView» позволяет сохранять файлы в формате BMP, TIFF, JPG, TFT, PNG и пр.
